LT3909

推荐用于新设计

具 ±2% 电流匹配准确度的两串 x 60mA、2MHz 升压型 LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高达 36V LED、两串 x 60mA LED 驱动器
  • 宽输入范围：2.9V 至 40V
  • 高达 40000:1 PWM 调光 (250ns LED 导通时间)
    (与 VOUT 上的泄漏无关)
  • ±2% LED 电流匹配 (典型值为 ±0.3%)
  • 集成型肖特基二极管
  • 内部 400mΩ、40V、1A 开关
  • 由单个电阻器设定用于两个高侧电流源的 LED 电流 (10mA 至 60mA)
  • 输出可适应 LED VF 以实现更优效率
  • 即使在 VIN > VOUT 的情况下 LED 电流也处于稳定状态
  • 用于 LED 开路和 LED 短路至 GND 的故障标记 + 保护 (另一串处于调节状态)
  • 可编程最大 VOUT (已调节)
  • 内部补偿、软起动和热调整
  • 准确的 EN/UVLO 门限
  • 固定的 2MHz 开关频率

LT®3909 是一款两串 x 60mA LED 驱动器，其具有一个能够驱动高达 36V 之 LED 的固定 2MHz 升压型 DC/DC 转换器。每个 LED 灯串包含一个具 ±2% LED 电流匹配的准确高侧电流源。输出电压可适应 LED VF 中的变化以实现更优的效率。

最大 LED 电流可设置在 10mA 至 60mA 的范围内 (每个灯串采用单个电阻器)。可利用模拟调光 (高达 10:1) 或 PWM 调光 (在 100Hz 高达 40000:1，在 25kHz 则高至 160:1) (与 VOUT 上的泄漏无关) 来降低 LED 亮度。LED 引脚可并联以提供较高的 LED 电流。

其他特点包括：用于开路 LED 保护的可编程最大 VOUT、一个用于指示 LED 开路或 LED 短路至 GND 的故障标记以及一个负责安全地限制结温的内部调节环路。另外，LT3909 还包括内部补偿、内部软起动和微功率停机功能。LT3909 采用 12 引脚 (3mm x 3mm) DFN 封装和 12 引脚 MSOP 封装。



应用

  • PDA、手持式计算机
  • GPS 接收机
  • 汽车显示器
  • 高对比度仪表盘
LT3909
具 ±2% 电流匹配准确度的两串 x 60mA、2MHz 升压型 LED 驱动器

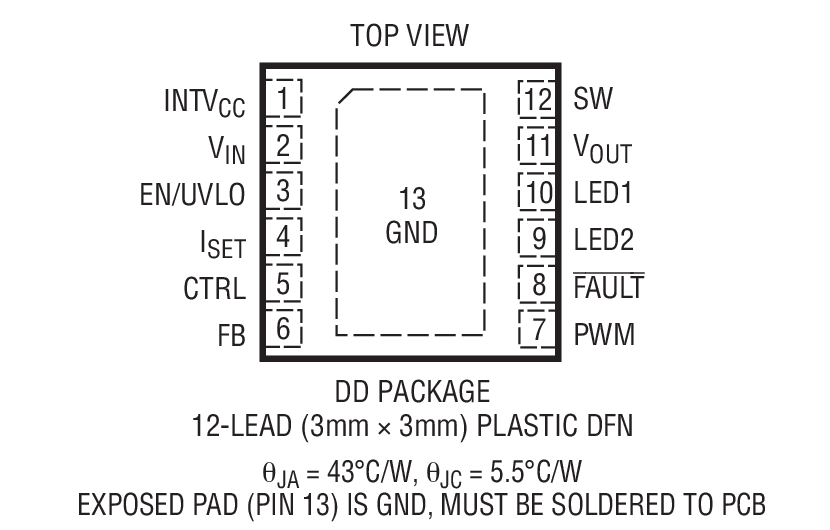

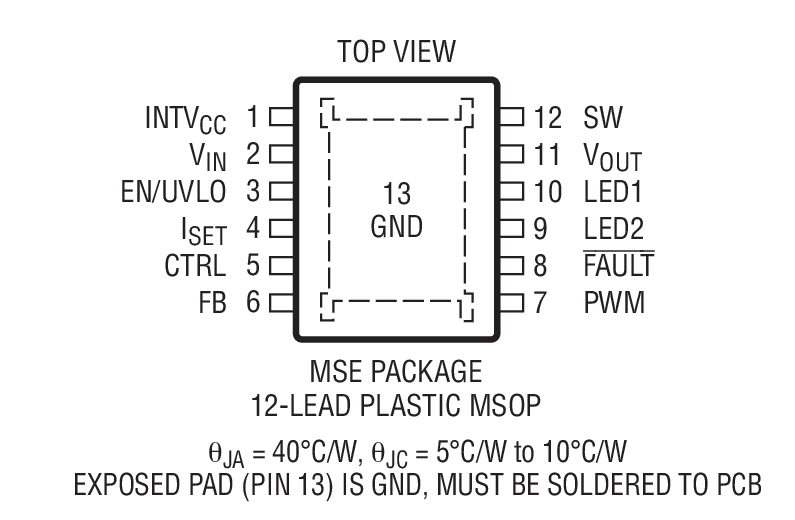

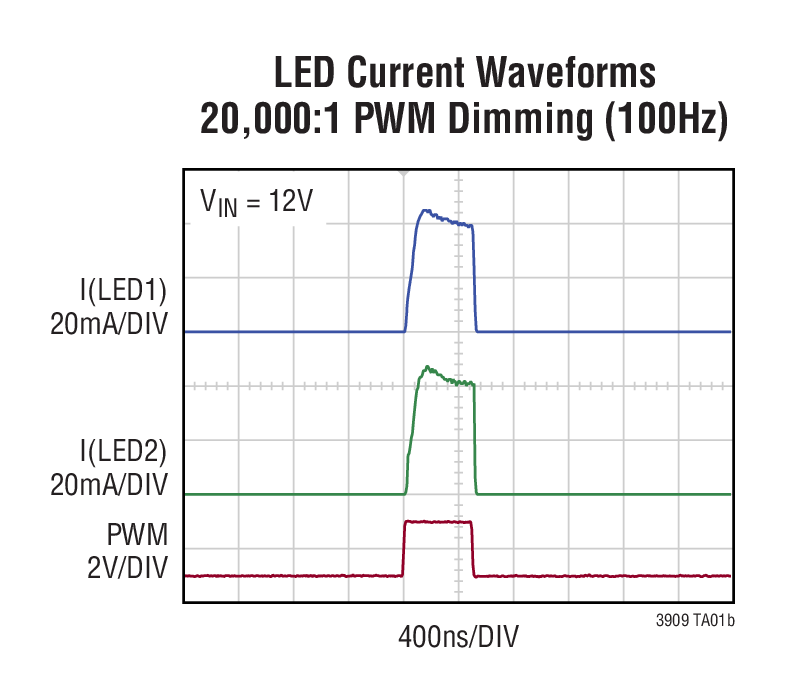

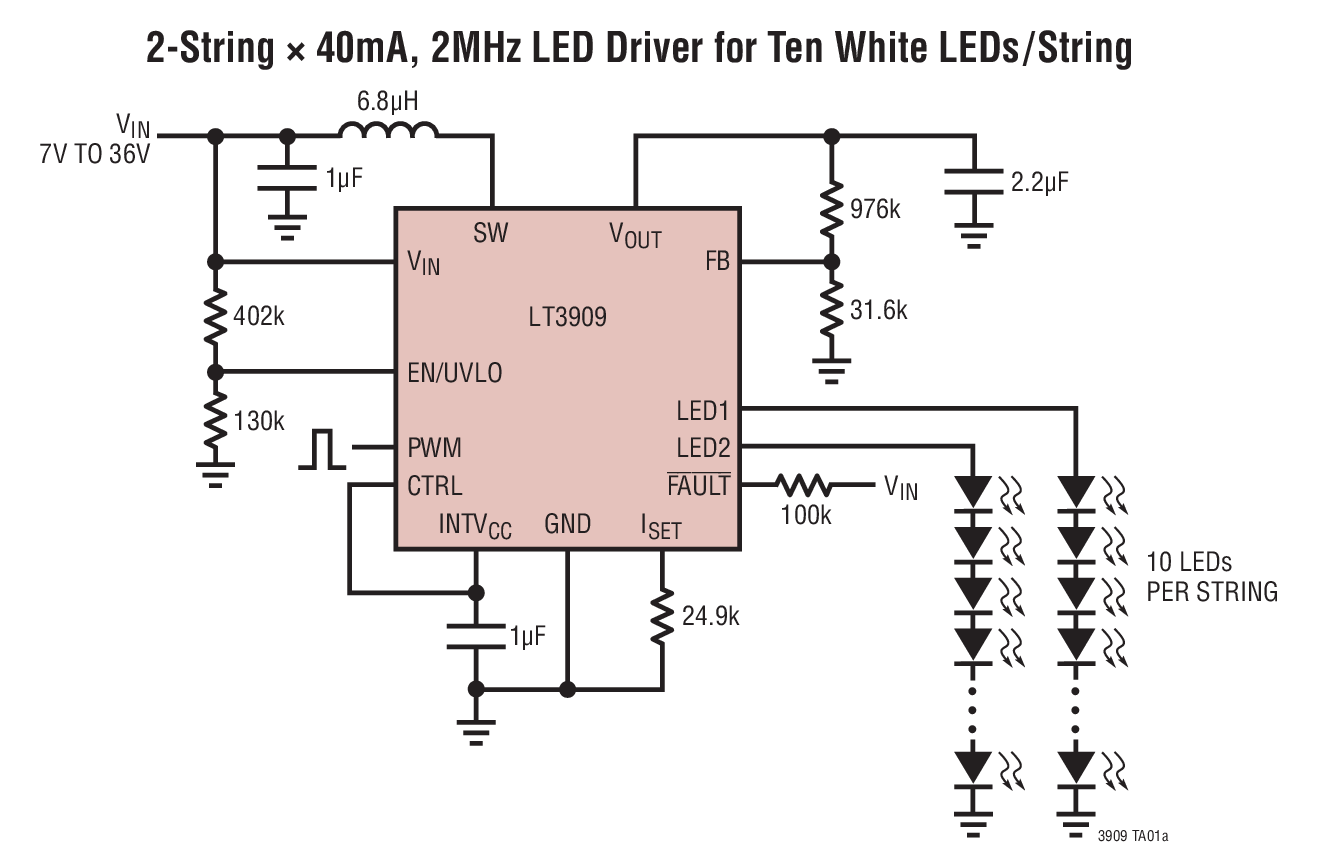

2-String × 40mA, 2MHz LED Driver for Ten White LEDs/String LED Current Waveforms 20,000:1 PWM Dimming (100Hz) Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4417
推荐用于新设计 确定了优先级的 PowerPath™ 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3909
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC2176A

LT3909EDD Demo Board | 2-String Boost LED Driver, 7V ≤ VIN ≤ 36V, VLED up to 35V @ 50mA (x2)

立即购买 更多内容

产品详情

Demonstration circuit 2176A features the LT3909, a 2-string × 50mA, 2MHz step-up LED driver with ±1.8% current matching. The LT3909 precisely regulates two LED strings for equal current, supports LED dimming that reduces brightness down to a 1/40,000 ratio, protects against faults and also reports faults. The LT3909 consists of a step-up converter with a fixed 2MHz switching frequency and current sources for the LED strings.


The maximum current in each LED string is 40mA. The ISET resistor can be changed to 20.0kΩ to program the string current to 50mA – see the data sheet for an application example with 50mA string current. Voltage feedback resistors optimize operation for LEDs that are 35V maximum.



DC2176A
LT3909EDD Demo Board | 2-String Boost LED Driver, 7V ≤ VIN ≤ 36V, VLED up to 35V @ 50mA (x2)

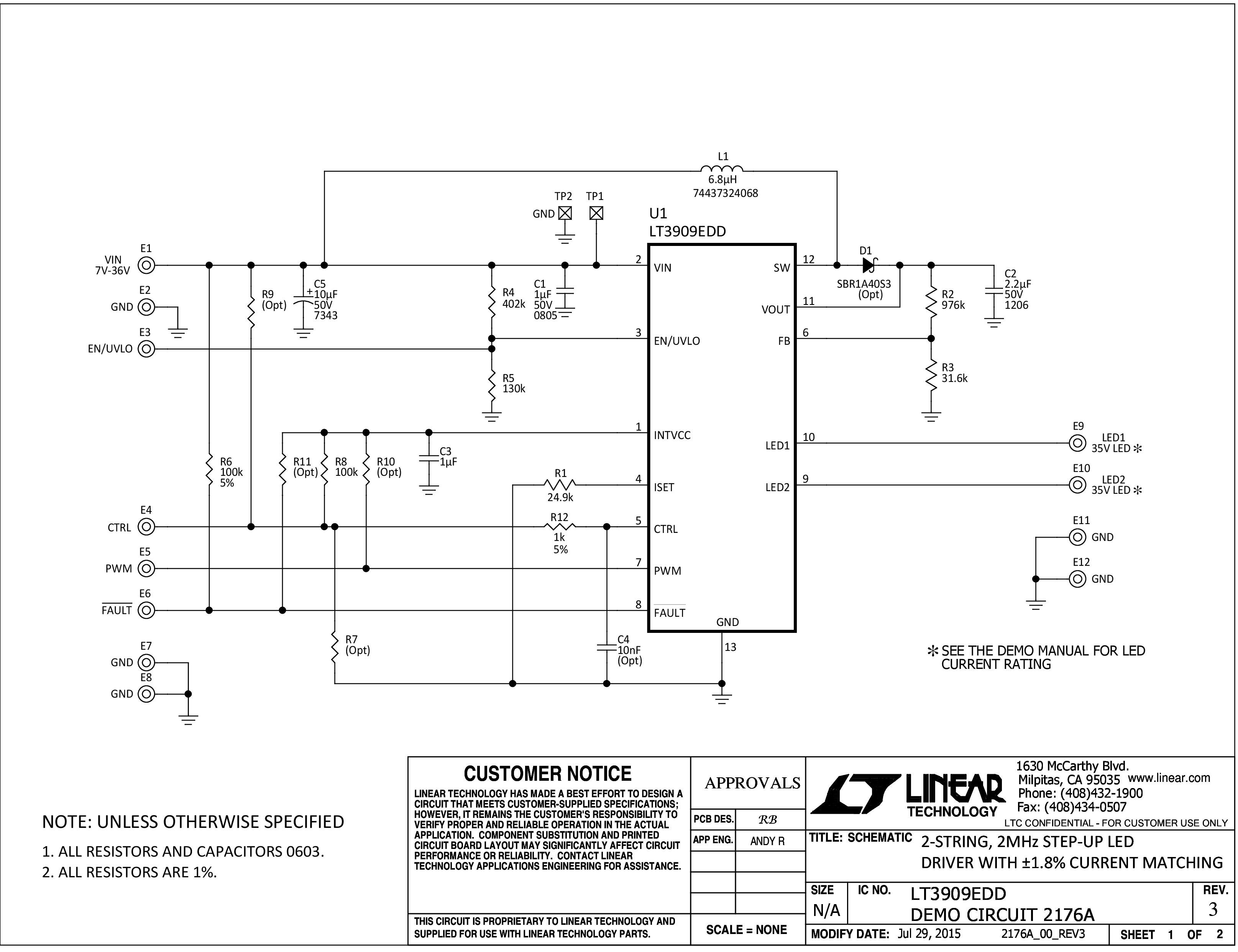

DC2176A - Schematic
