特性
- 输入电压范围：4.5V 至 55V
- 高达 50mA 的 LED 电流
- 80mA、55V 开关
- 内部肖特基二极管
- 停机模式中的电源电流为 15μA
- 工作时的电源电流为 500μA (未执行开关操作)
- 开关频率：850kHz
- 具 ±5% 准确度的 200mV 反馈电压
- CTRL 输入负责执行调光和停机
- 效率达 91% (10个LED，50mA)
- 仅需 1μF 输出电容器
- 8 引脚 SC70 封装
- 6 引脚 2mm x 2mm DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3590 是一款固定频率降压模式转换器，专为从一个 48V DC 电源来驱动多达 10 个串联 LED 而设计。LED 的串联连接提供了相等的 LED 电流 (高达 50mA)，从而产生了均匀的亮度，并免除了增设镇流电阻器的需要。一种固定频率、电流模式架构在一个很宽的输入电压和输出电压范围内实现了稳定的操作。
850kHz 的高开关频率允许使用纤巧、扁平的电感器和电容器。单个引脚负责执行停机和准确的 LED 调光控制。电源开关、肖特基二极管和控制电路均内置于一个节省空间的SC70 封装或 2mm x 2mm DFN 封装之内，旨在实现小巧的转换器占板面积和较低的器件成本。
Applications
- LED 固定标示牌
- 交通标志
- 替换霓虹广告牌
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3590
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
430.00K
可靠性数据
1
34.01 K
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3590EDC#TRMPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LT3590EDC#TRPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LT3590ESC8#TRMPBF |
8-Lead SC70
|
|
|
| LT3590ESC8#TRPBF |
8-Lead SC70
|
|
- LT3590EDC#TRMPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3590EDC#TRPBF
- 引脚/封装图-中文版
-
6-Lead DFN (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3590ESC8#TRMPBF
- 引脚/封装图-中文版
-
8-Lead SC70
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3590ESC8#TRPBF
- 引脚/封装图-中文版
-
8-Lead SC70
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1

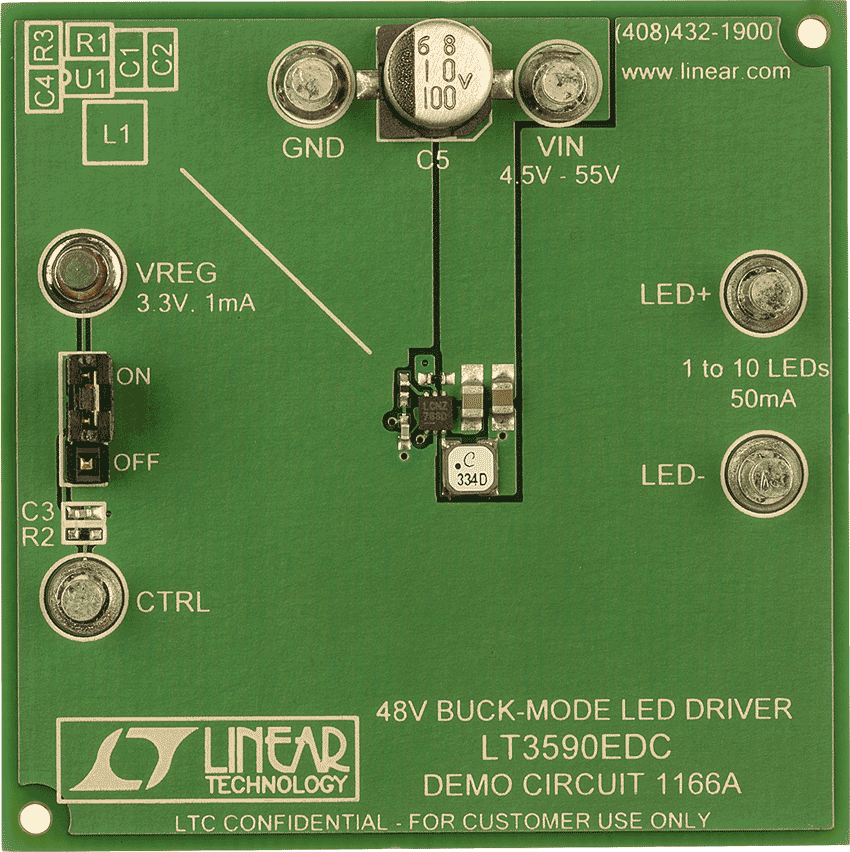

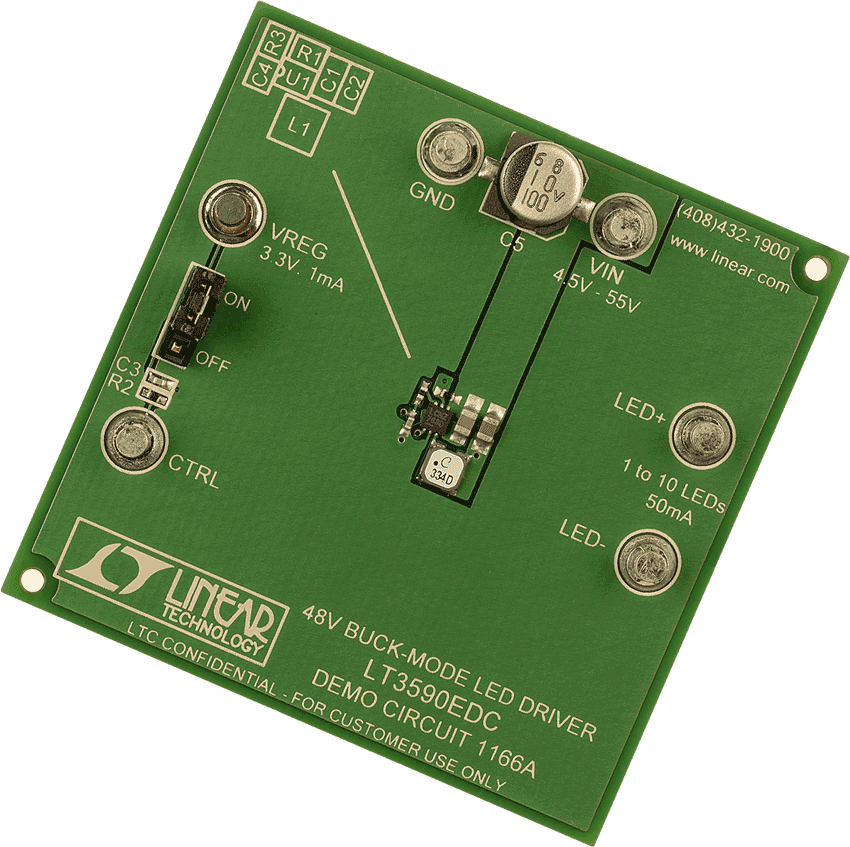

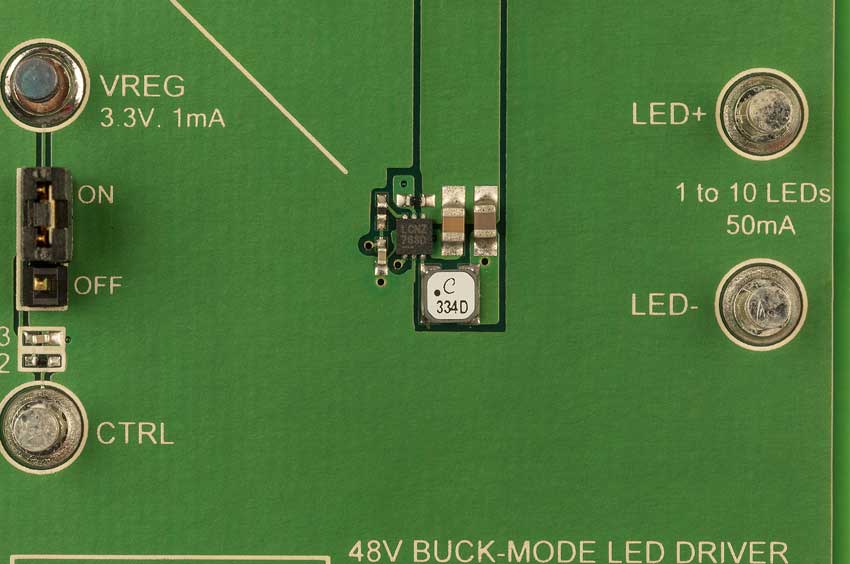

DC1166A
LT3590EDC Demo Board | Buck Mode LED Driver, Tiny Package, 4.5V ≤ VIN ≤ 54V, VLED up to 40V at 50mA
产品详情

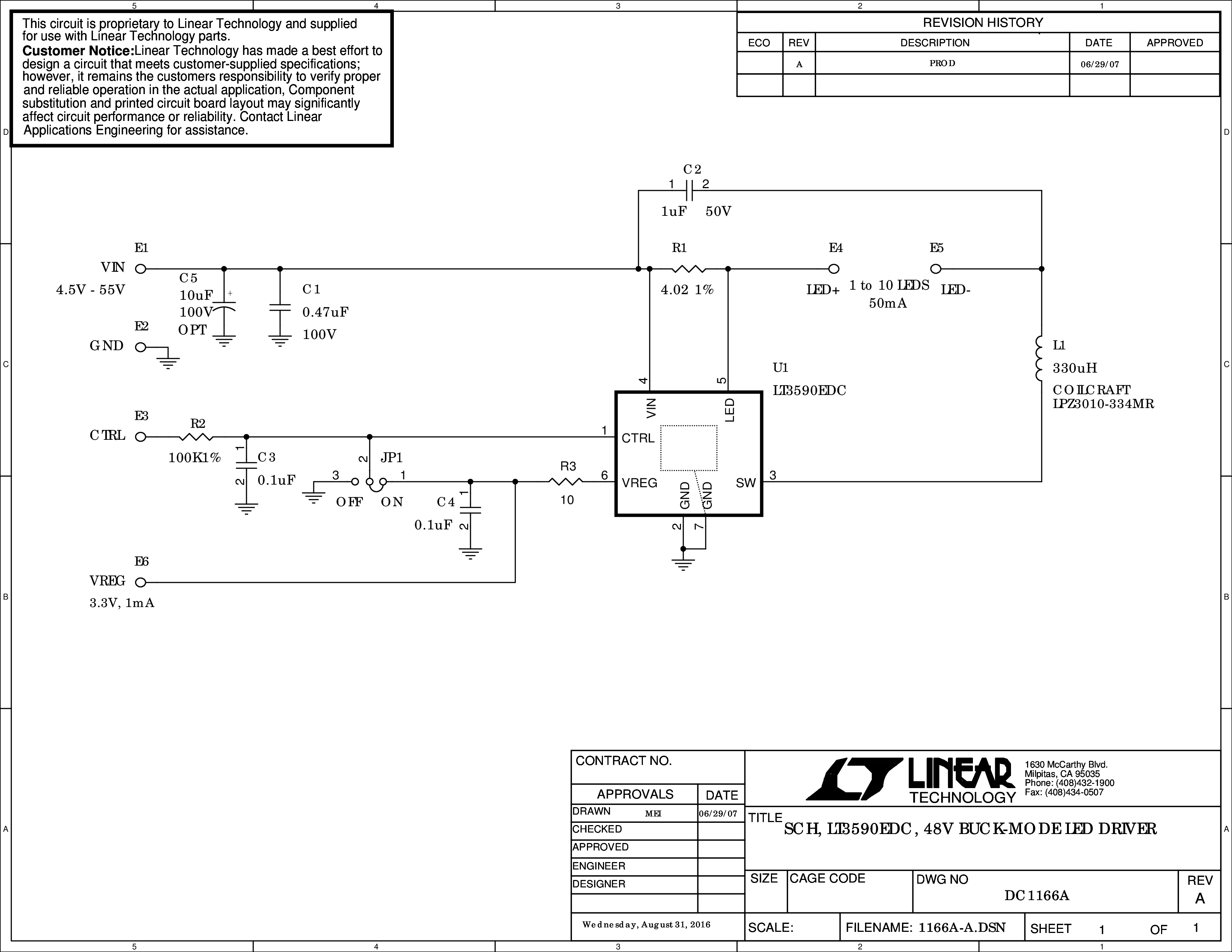

Demonstration circuit 1166 is a 48V Buck-Mode LED Driver featuring the LT3590. The LT3590 is a fixed frequency buck mode converter specifically designed to drive up to 10 LEDs in series at up to 50mA LED current. Series connection of the LEDs results in uniform LED brightness, eliminating the need for ballast resistors. The demo board targets 48V power applications but has a wide 4.5V to 54V (55V absolute max) input voltage range.
资料
Lt Spice
