概览
优势和特点
- 可从一个 3V 电源来驱动多达 6 个白光 LED
- 高端检测实现了 “单线式电流源”
- 内部肖特基二极管
- 利用一个引脚来实现调光和停机功能
- 27V LED 开路保护
- 2.3MHz 开关频率
- ±5% 基准准确度
- VIN 范围：2.5V 至 12V
- 只需要 1µF 的输出电容器
- 300：1 的宽 True Color PWM™ 调光范围
- 8 引脚 SC70 封装
- 扁平 6 引脚 DFN 封装 (2mm x 2mm x 0.75mm)
产品详情
LT®3491 是一款固定频率升压型 DC/DC 转换器，专为从单节锂离子电池来驱动多达 6 个串联白光 LED 而设计。采用 LED 串联可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器的需要。该器件采用了一种独特的高端 LED 电流检测，从而令其能够起一个 “单线式电流源” 的作用；LED 串的一端可在任何位置回接至地，从而实现一种较为简单的单线式 LED 连接。传统的 LED 驱动器采用一个接地电阻器来检测 LED 电流，因而需要采用一种至 LED 串的双线式连接。
2.3MHz 的开关频率允许采用纤巧的电感器和电容器。单个引脚可执行停机和准确的 LED 调光控制。所需的外部组件极少：LED 开路保护和肖特基二极管均被集成在纤巧的 SC70 和 2mm x 2mm DFN 封装中。凭借如此之高的集成度，LT3491提供了一种占用空间较小的高效 LED 驱动器解决方案。
应用
- 蜂窝电话
- PDA、手持式计算机
- 数码相机
- MP3 播放机
- GPS 接收机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R518 Reliability Data3/26/2018
-

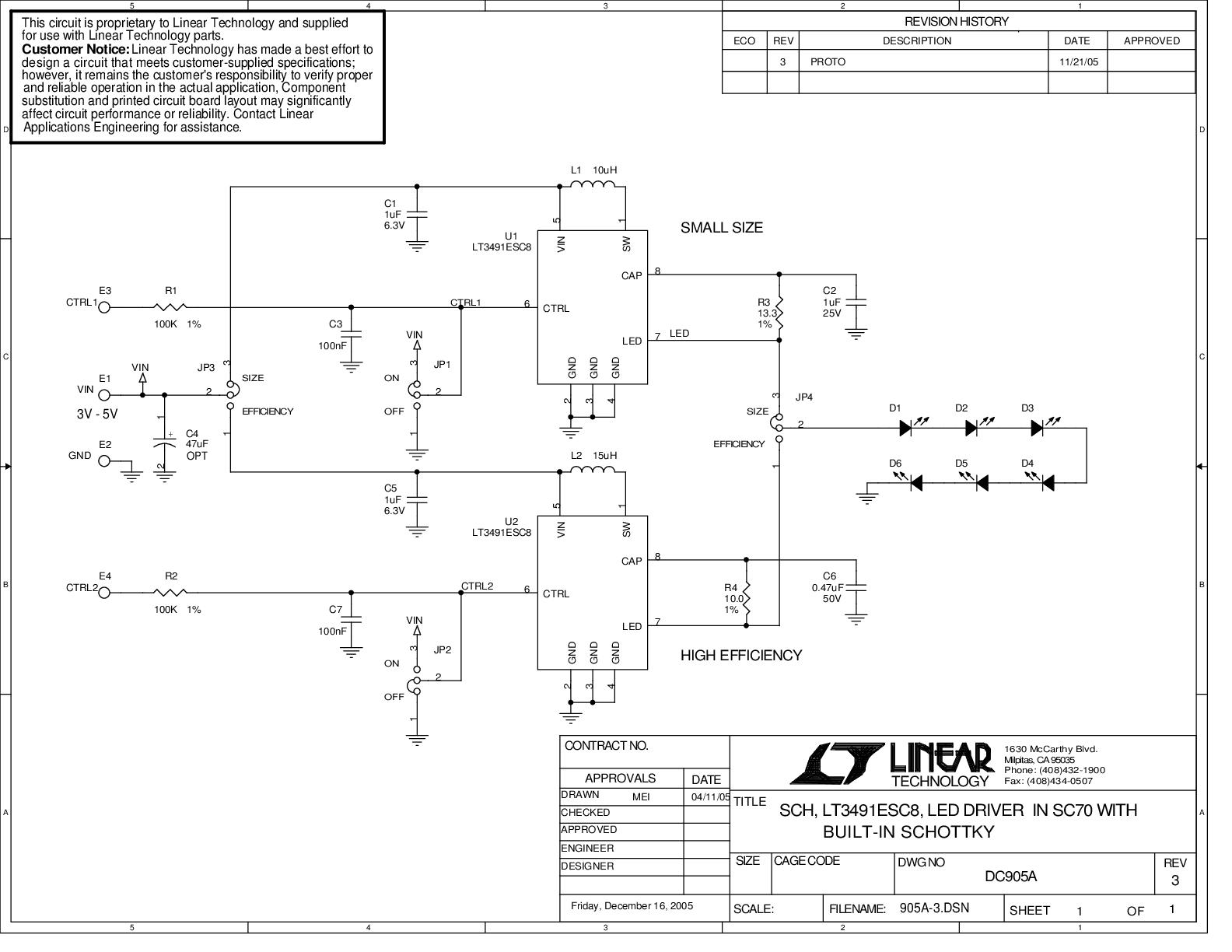

DC905A - Demo Manual9/24/2009
-
SC70 LED Driver Drives Six White LEDs from a Single Li-Ion Battery3/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3491
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3491EDC#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LT3491EDC#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LT3491ESC8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SC70 | |
| LT3491ESC8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SC70 | |
| Wafer Fabrication Data | R518 Reliability Data |
