概览

优势和特点

  • 双通道独立 2.5A 输出
  • 电压差:80mV
  • 低输出噪声:12µVRMS (10Hz 至 100kHz)
  • 数字可编程VOUT :0.6V 至 2.5V
  • 输出容差:±1.25%/±1.5% 负载、线路和温度
  • Analog 输出裕度:±10% 范围
  • 并联多个设备,适用于大电流
  • 可编程精确限流值:±7%
  • 输出电流监控器:IMON = IOUT/3000
  • 高频PSRR:在 1MHz 时,为30dB
  • 使用陶瓷型输出电容(最低10µF)稳定工作
  • VIOC引脚控制降压转换器,以保持低功耗,并优化效率
  • PWRGD/UVLO 标志
  • 限流和过热保护
  • 温度监视器
  • 36 引脚 (4mm × 7mm) QFN 封装

产品详情

LT3072是一款低电压、超快速瞬态响应双通道线性稳压器。该器件每通道提供高达2.5A电流,具有80mV典型压差。0.1µF基准旁路电容将输出电压噪声降至12µVRMS。其具有宽带宽和高PSRR,可以使用小型陶瓷电容,从而节省体电容和成本。LT3072非常适合高性能FPGA、微处理器和敏感的RF通信电源应用。

独立的输出电压以50mV增量在0.6V至1.2V范围内数字可选,并以100mV增量在1.2V至2.5V范围内数字可选。输出电流监控器提供诊断数据并对精密限流进行编程设定。LT3072集成了独特的跟踪功能(VIOC),可控制对输入供电的上游降压稳压器。VIOC自适应地伺服降压稳压器,可在最大负载和轻载下分别保持300mV和450mV的LT3072输入至输出压差,从而最大限度地降低功耗且输入电容较小。内部保护电路包括UVLO、OVLO、反向电流保护、限流和热关断。LT3072采用薄型(0.75mm) 36引脚4mm × 7mm QFN封装。

应用

  • FPGA、DSP和微处理器电源
  • 低噪声RF电源
  • 高速服务器和存储设备
  • 后置降压调节和电源隔离

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

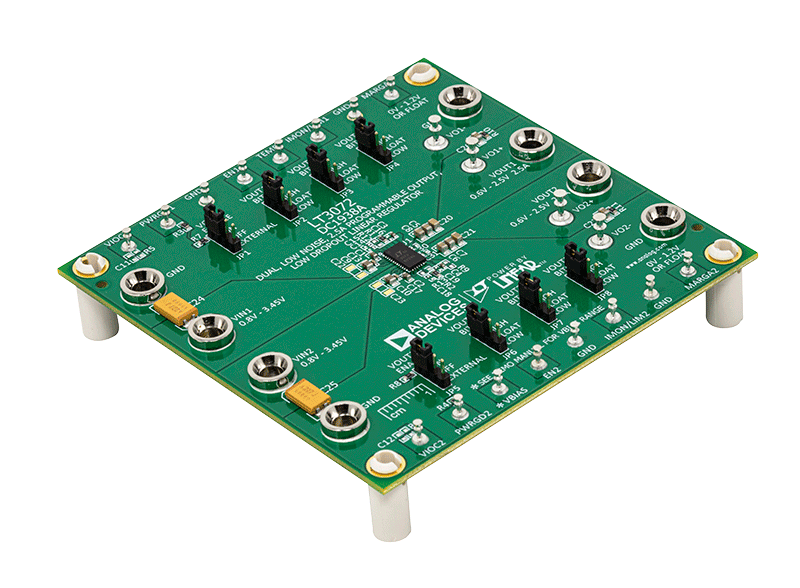

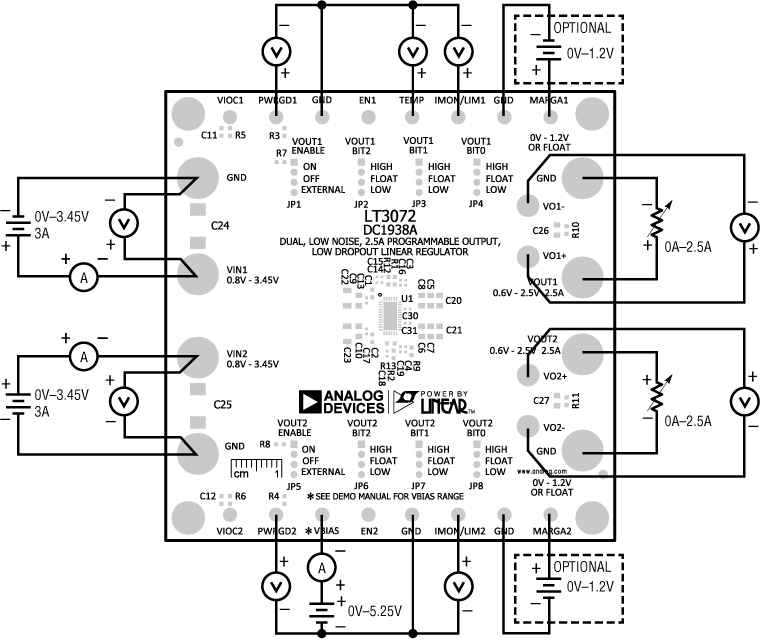

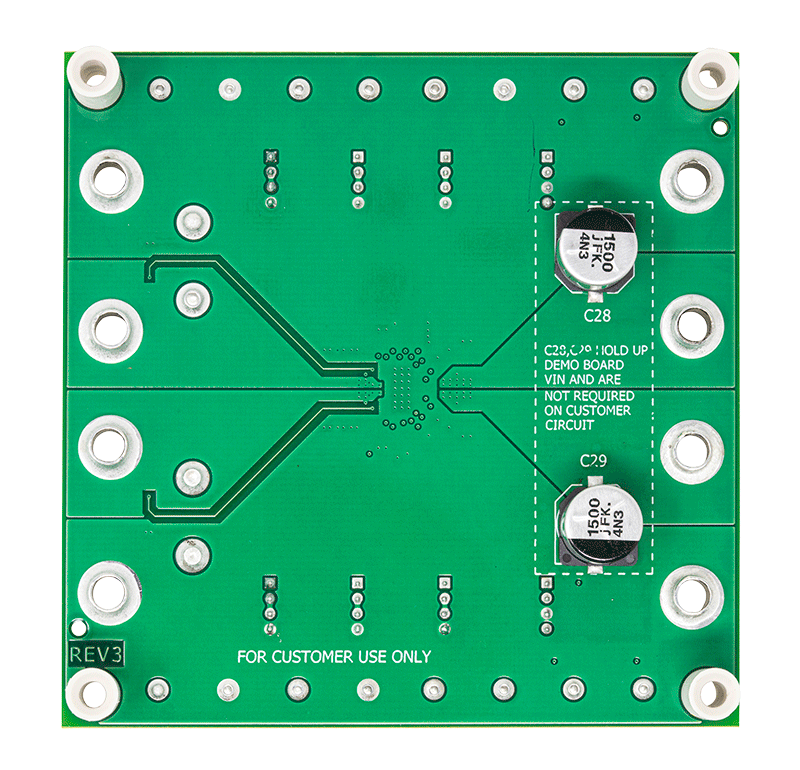

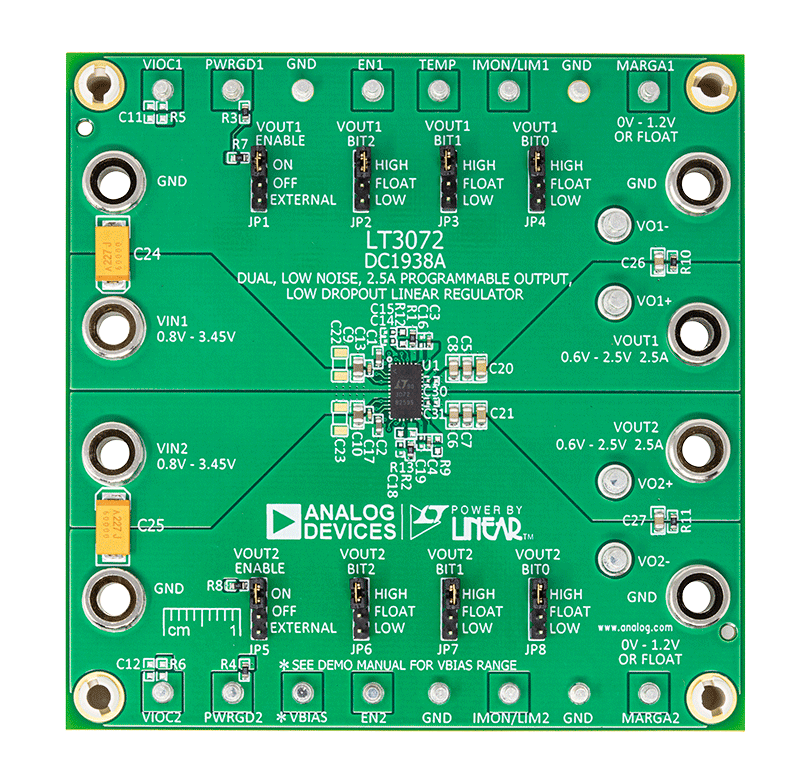

评估套件 (1)
