概览

优势和特点

  • 输出电流:5A

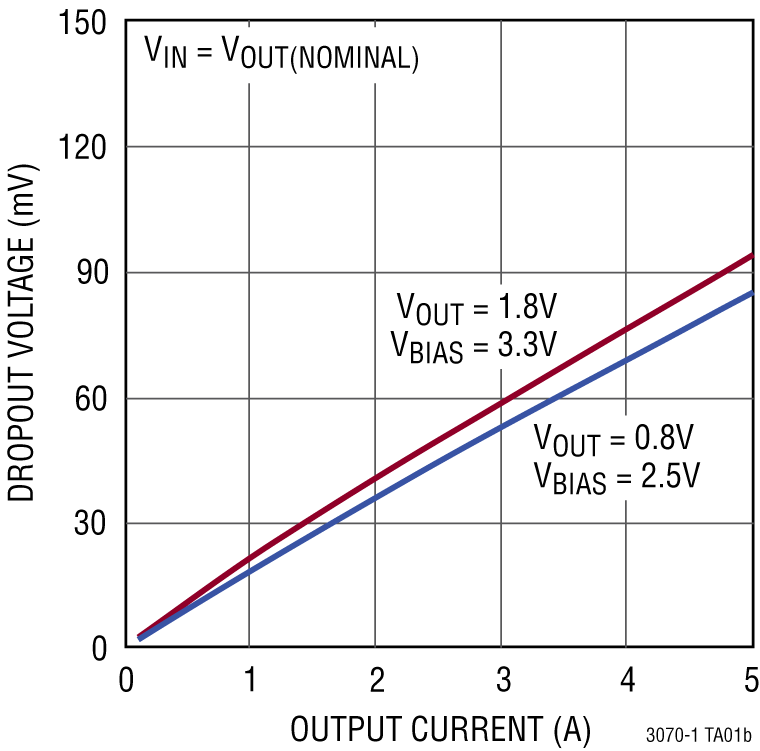

  • 压差电压:85mV(典型值)
  • 使能功能对基准实施软启动
  • 数字可编程VOUT :0.8V 至 1.8V
  • 数字输出裕度调节:±1%, ±3% 或 ±5%
  • 低输出噪声:25μVRMS (10Hz 至 100kHz)
  • 可并联多个器件以提供 10A 或更大的输出电流
  • 精准电流限值:±20%
  • 在整个电压、负载和温度范围内提供了 ±1% 的准确度
  • 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定
  • 高频PSRR:30dB (在 1MHz)
  • VIOC 引脚用于控制降压型转换器,以保持低功耗并优化效率
  • PWRGD(电源良好) / UVLO (欠压闭锁) / 热停机标记
  • 具折返保护功能的电流限制
  • 热停机

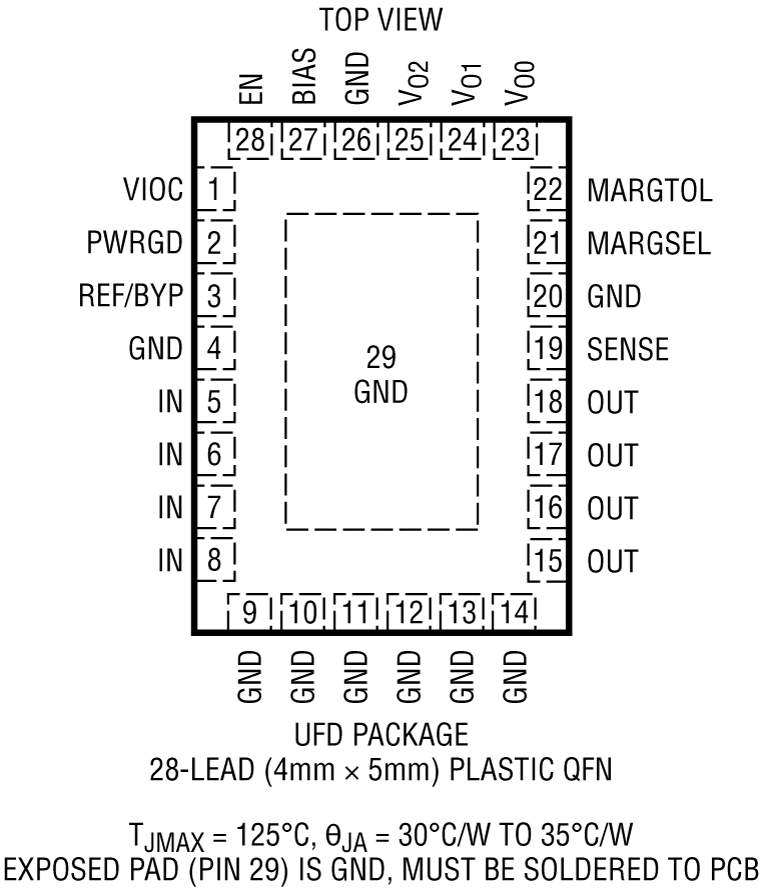

  • 28 引脚 (4mm × 5mm × 0.75mm) QFN 封装

产品详情

LT®3070-1 是一款低电压、UltraFastTM 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3070-1 的 EN 引脚负责控制基准软启动运行方式,而LT3070 则是通过 BIAS 引脚电源电压控制基准软启动。LT3070-1 的高带宽允许使用低 ESR 陶瓷电容器,从而免除了大容量电容并节省了成本。LT3070-1 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。

可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V,50mV 增量)。一种裕度调节功能允许用户以 ±1%、±3% 或 ±5% 的增量来调节系统输出电压。该 IC 内置了一种独特的跟踪功能,以控制一个向 LT3070-1 的输入供电的降压型稳压器。此跟踪功能用于驱动降压型稳压器,以将 LT3070-1 的输入电压保持为 VOUT + 300mV,从而最大限度降低了功耗。

该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3070-1 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。

应用

  • FPGA 和 DSP 电源
  • ASIC 和微处理器电源
  • 服务器和存储装置
  • 后置降压调节和电源隔离

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
