概览
优势和特点
- 单电源 VIN 范围：0.95V 至 10V
- 电压差：95mV（典型值）
- 输出电流：3A
- 可调输出电压：200mV 至 9.7V
- 单电容软启动基准电压源和较低的输出噪声
- 采用低 ESR、陶瓷输出电容便可稳定工作
- 1mA 至 3A 范围内的典型负载调整率：0.075%
- 静态电流：1.9mA （典型值）
- 关断时静态电流：22μA（典型值）
- 电源良好 (PWRGD) 指示（关断时状态有效）
- 具有折返功能的限流保护
- 可编程电流限制
- 输出电流监视器：IOUT/2650
- 具迟滞的热限制
- 电池反接、反向输出和反向电流保护

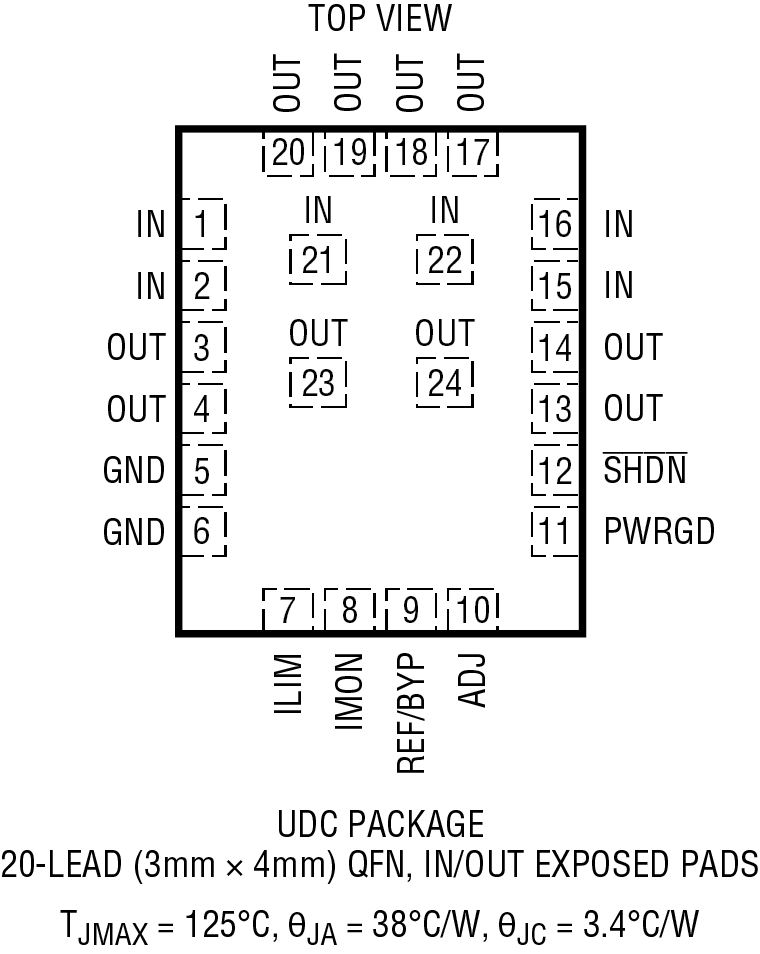

- 20 引脚 3mm × 4mm QFN 封装
产品详情
LT3033 是一款非常低压差 (VLDO™) 线性稳压器，可由低至 0.95V 的单输入电源供电运行。该器件提供 3A 输出电流，典型电压差为 95mV。LT3033 适用于低输入电压至低输出电压应用，提供与开关稳压器相当的电效率。
LT3033 利用低至 10μF 的 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。其他特性包括可编程电流限制、输出电流监视器和指示输出电压调整的电源良好标记。在停机模式下，静态电流通常会降至 22μA。内部保护电路包括电池反接保护、带折返功能的电流限制、具迟滞的热限制和反向电流保护。
LT3033 可用作输出电压低至 200mV 基准的可调器件。该器件采用耐热性能增强型的 3mm × 4mm × 0.75mm 扁平 QFN 封装。
应用
- 高效线性稳压器
- 电池供电型系统
- 逻辑电源
- 开关电源的后置稳压器
- 无线调制解调器
- FPGA 内核电源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

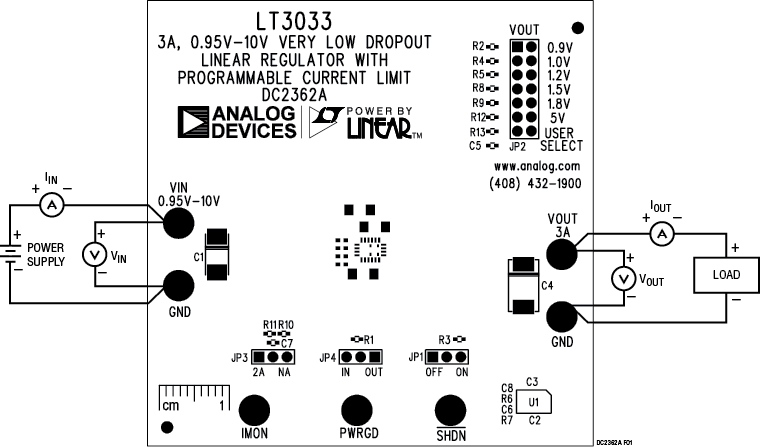

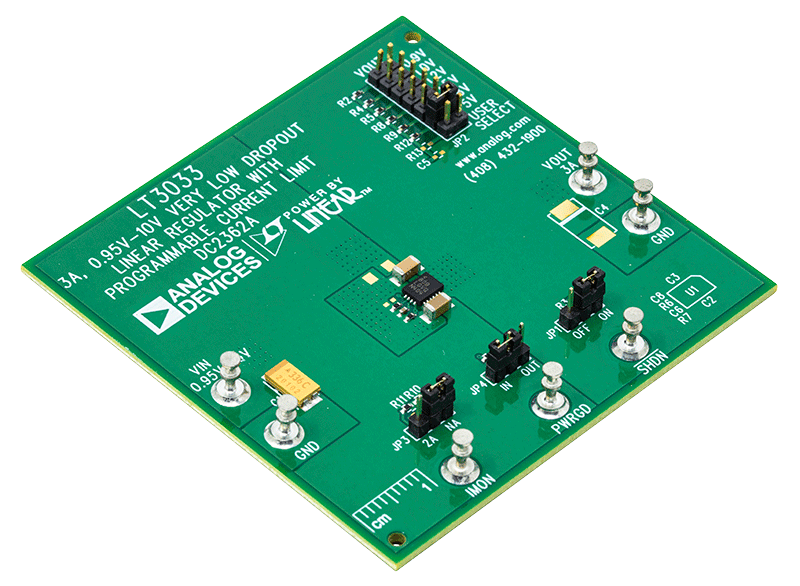

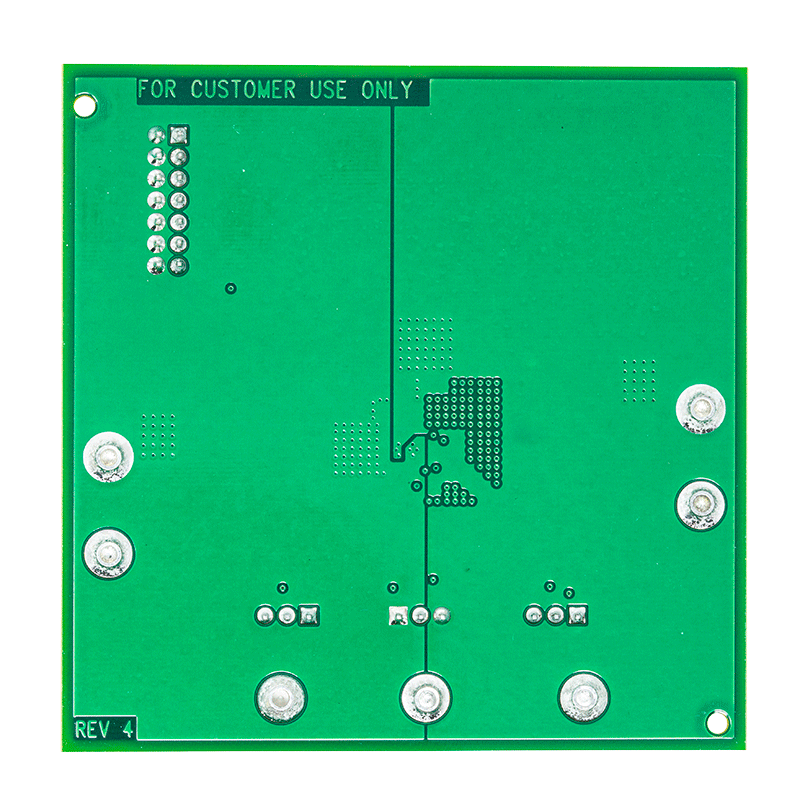

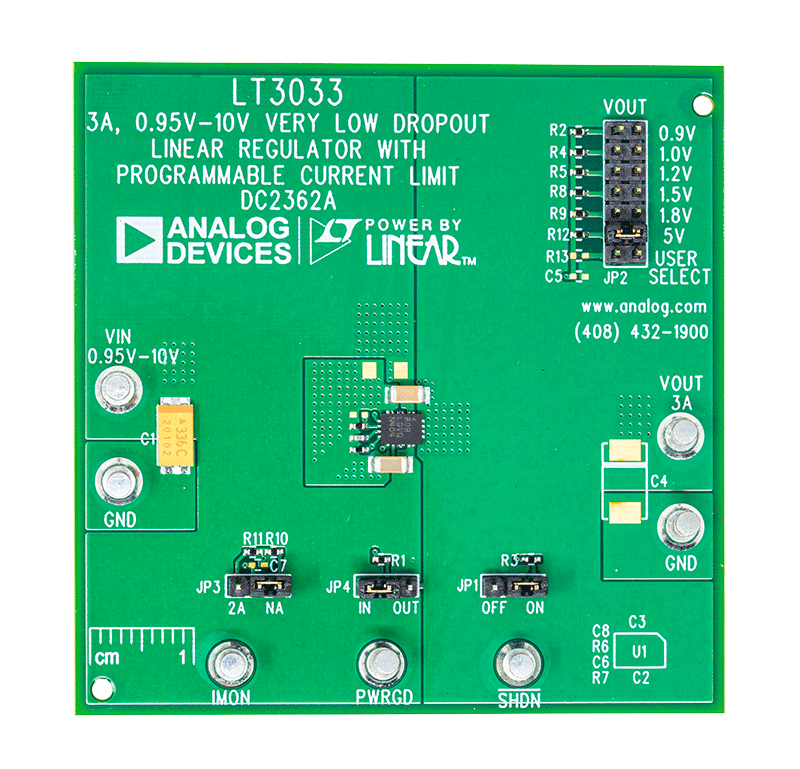

评估套件 (1)
