特性
- 具内置电源排序功能的三输出 TFT 电源
- 集成化白光 LED 背光源驱动器
- 集成的肖特基二极管
- 有源镇流电路可确保白光 LED 中的精确电流匹配
- 低噪声 1MHz 固定频率操作
- 2.6V 至 16V 输入电压范围
- 软启动限制了浪涌电流
- TFT 电源输出电压独立地设定 (不是从充电泵导出)
- 用于 TFT 电源的电源良好指示和输出断接功能
- 内置 LED 调光能力
- 用于 LED 驱动器的开路 LED 保护
- 24 引脚 QFN 封装 (4mm x 4mm)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®1942 是一款高度集成的 4 通道开关稳压器，专为提供 TFT 显示器所有必需的电源功能部件而设计，包括白光 LED 背光源驱动器。TFT 电源纳入了两个升压和一个负输出 DC/DC 转换器。TFT 电源输出电压是独立设定的，这一点不同于存在很多局限性的充电泵解决方案。TFT 电源的电源排序功能电路内置在器件之中，并可由用户编程。
LED 驱动器是一个可独立控制的升压型 DC/DC 转换器。LED 驱动器拥有用于实现 LED 电流精确控制的内置调光控制电路。通过调节 CTRL4 电压实现了一个 8:1 的动态范围。用户可以选择驱动单串或两串 LED。该器件包括一个 LED 镇流电路，以在使用两个 LED 灯串的情况下精确地匹配 LED 电流。软启动功能电路内置在 LED 驱动器以及主 TFT 电源中。
LT1942 采用外形扁平 (仅高 0.75mm) 的 24 引脚 QFN (4mm x 4mm) 封装。
应用
- 多晶硅 TFT 显示器
- 非晶硅 TFT 显示器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1942
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
19.13 K
用户手册
1
233.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1942EUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LT1942EUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LT1942EUF#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1942EUF#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
DC688A

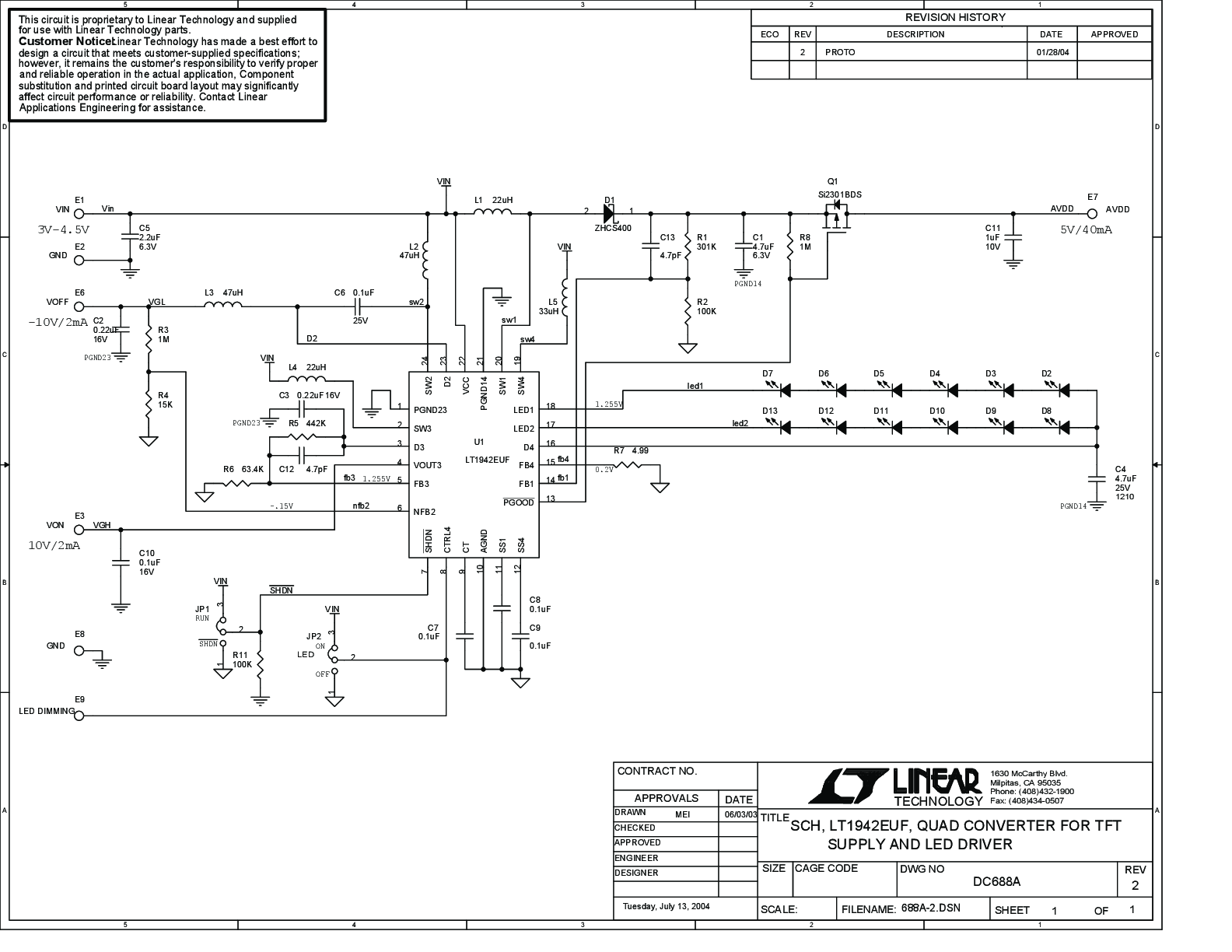

LT1942EUF | 用于TFT电源和LED驱动器的四通道转换器，VIN=3V-4.5V，VON=10V/2mA，V>OFF=-10V/2mA，AVDD=5V/40mA
