概览
优势和特点

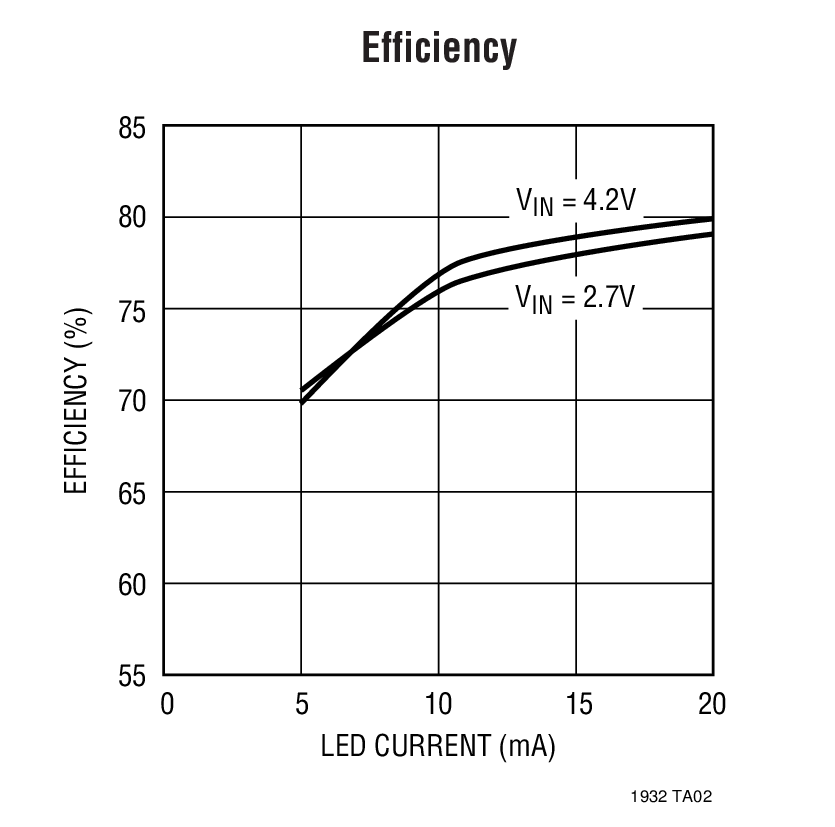

- 效率高达 80%
- 固有匹配的 LED 电流
- 可调控制的 LED 电流
- 可采用 2V 驱动 5 个白光 LED
- 可采用 2.7V 驱动 6 个白光 LED
- 可采用 3V 驱动 8 个白光 LED
- 在停机模式中将 LED 断接
- 1.2MHz 固定开关频率
- 采用纤巧型陶瓷电容器
- 采用 1mm 高的纤巧型电感器
- 即使在 VIN > VOUT 时也能调节电流
- VIN 低至 1V 时仍可以工作
- 扁平 (仅高 1mm) ThinSOT™ 封装
产品详情

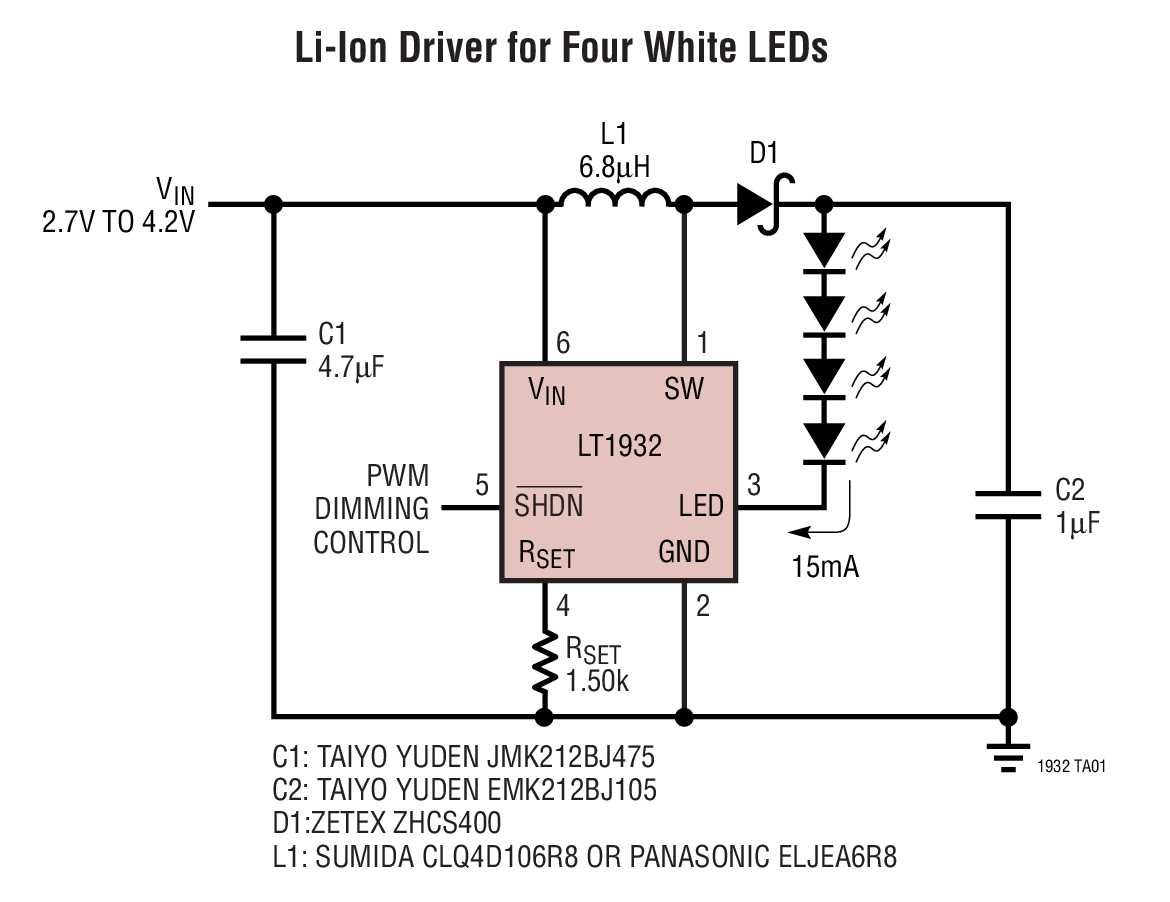

LT®1932 是一款固定频率升压型 DC/DC 转换器，其专为用作一个恒定电流源而设计。由于它直接调节输出电流，因此 LT1932 非常适合于驱动发光二极管 (LED)，此类二极管的光强与流经它们的电流成比例，而不是其端子上的电压。
由于输入电压范围为 1V 至 10V，所以该器件可采用多种输入电源供电运作。LT1932 即使在输入电压高于 LED 电压时也能准确地调节 LED 电流，从而极大地简化了电池供电型设计。单个外部电阻器负责把 LED 电流设定在5mA 和 40mA 之间，随后可以很容易地利用一个 DC 电压或一个脉宽调制 (PWM) 信号对其进行调节。当 LT1932 被置于停机模式时，将 LED 与输出断接，从而确保整个电路的静态电流低于 1µA。这款器件的 1.2MHz 开关频率允许使用纤巧的扁平片式电感器和电容器，以在对空间敏感的便携式应用中，将器件的占板面积和成本降至低点。
应用
- 蜂窝电话
- 手持式计算机
- 数码相机
- 便携式 MP3 播放器
- 寻呼机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R421 Reliability Data3/23/2018
-
R303 Reliability Data3/23/2018
-
Constant-Current DC/DC Converter Drives White LEDs with 80% Efficiency5/1/2001 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1932
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

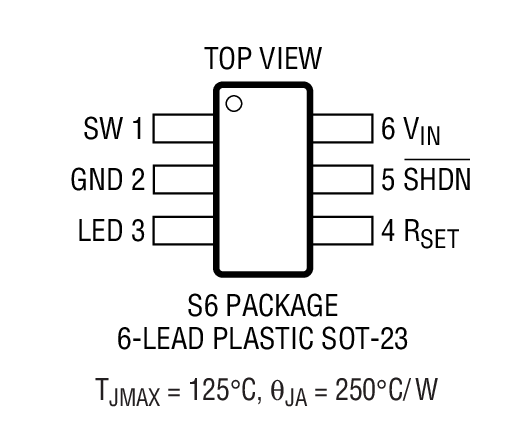

| LT1932ES6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LT1932ES6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R421 Reliability Data |
