产品模型
12
特性
- 可在输入高于 V+ 的条件下运作
- 轨至轨输入和输出
- 微功率:55µA 电源电流 (最大值)
- 工作电压范围:-40°C 至 125°C
- 扁平 (高度仅 1mm) ThinSOT™ 封装

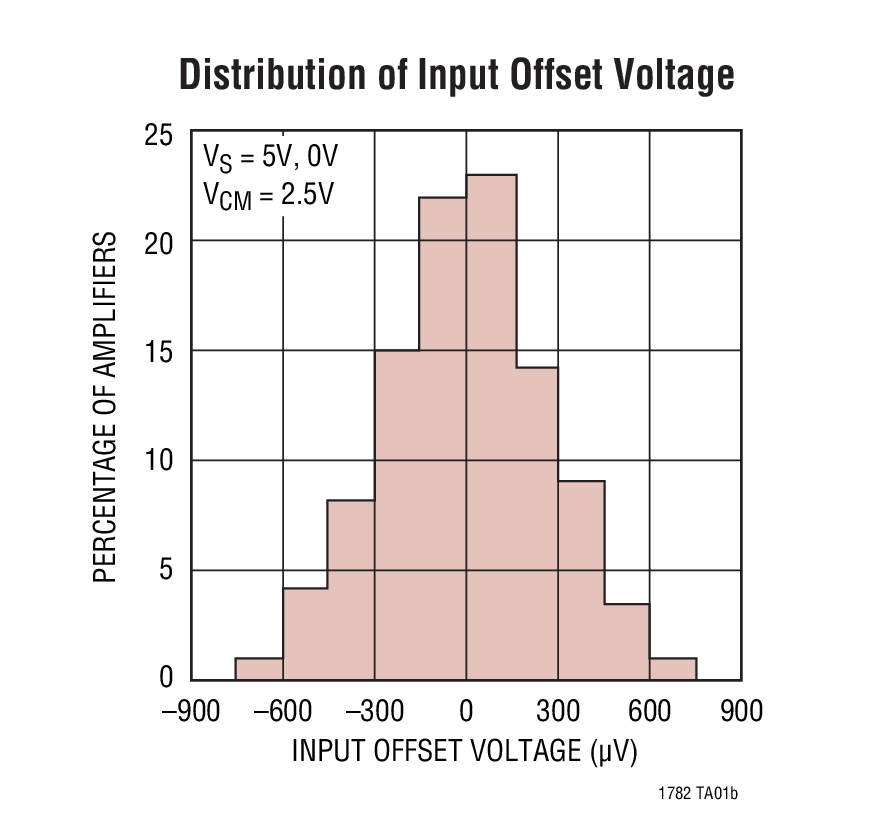

- 低输入失调电压:800µV (最大值)
- 单电源输入范围:0V 至 18V
- 高输出电流:18mA (最小值)
- 技术规格针对 3V、5V 和 ±5V 电源而拟订
- 在 6 引脚版本上提供输出停机功能
- 反向电池保护至 18V
- 高电压增益:1500V/mV
- 增益带宽乘积:200kHz
- 转换速率:0.07V/µs
更多细节
LT®1782 是一款采用小外形 SOT-23 封装的 200kHz 运放,可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 55µA,并具有反向电池保护功能,在高达 18V 的反向电源电压条件下,其吸收电流可忽略不计。
LT1782 的输入范围包括地电位,而且,该器件的一项独特功能是其 Over-The-Top® 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压,这与电源电压无关。输入级具有反相保护电路,用于防止产生误输出 (即使当输入比负电源低 9V 时也不例外)。

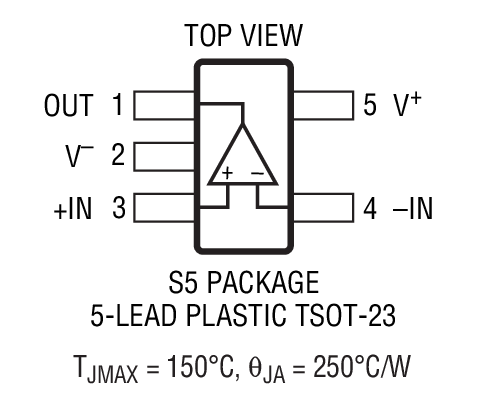

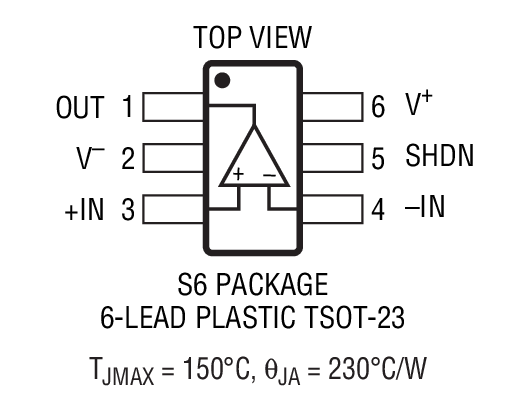

LT1782 能够驱动高达 18mA 的负载,而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件,从而使得输出呈高阻抗,并把静态电流减小至 5µA。LT1782 运放采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较高速度的应用,请查阅 LT1783。
Applications
- 便携式仪表
- 电池或太阳能供电型系统
- 传感器调理

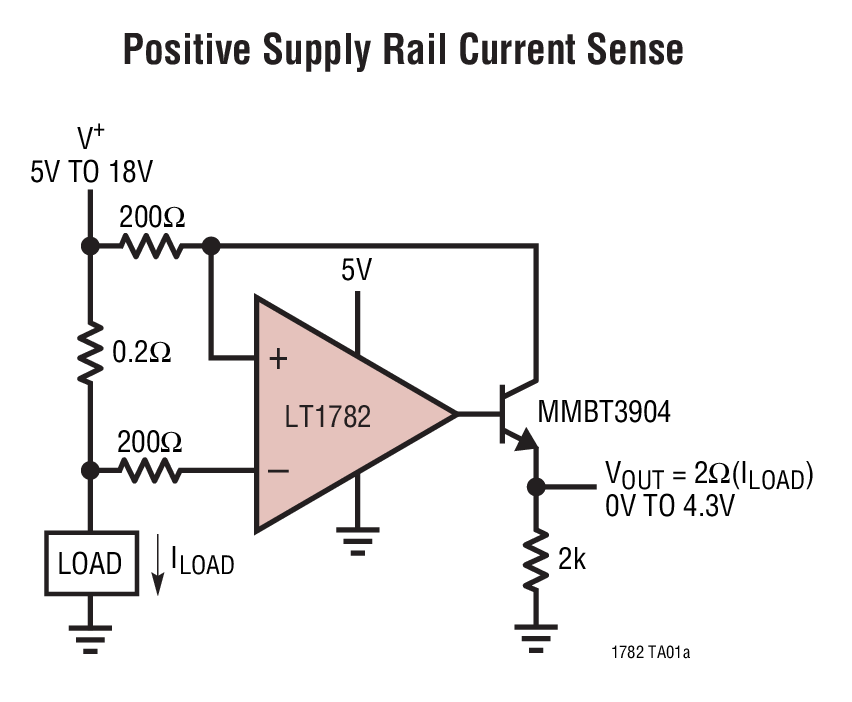

- 电源电流检测
- 电池监视
- MUX 放大器
- 4mA 至 20mA 发送器
