概览

优势和特点

  • 可提供输出频率、声调、振幅和 DC 偏移的动态控制
  • 主动跟踪电源配置可实现铃音信号的线性生成
  • 无需高电压后置滤波
  • 容性隔离免除了光耦合器
  • 低失真输出满足了国际 PTT 要求
  • 差分输入信号用于实现抗噪声能力
  • 用户可调的有源输出电流限制
  • 直接从高电压振铃器电源供电 – 无需额外的电源
  • 电源电流:< 1mA
  • 2% 信号振幅基准

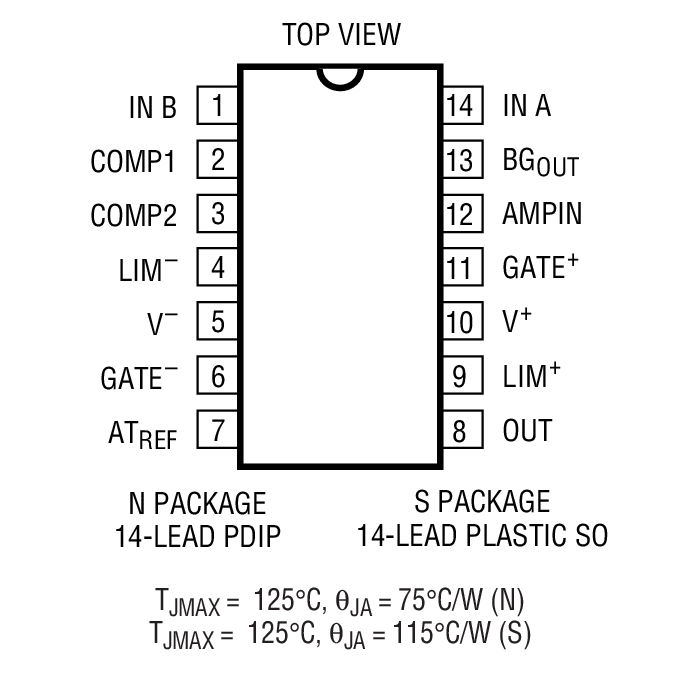

  • 可提供 14 引脚 SO 封装和 DIP 封装

产品详情

LT®1684 是一款电信铃音发生器。该 IC 接收一个用户生成的脉宽调制 (PWM) 输入,并将其转换为适合电话振铃应用的高电压正弦波。

LT1684 接收用期望的振铃输出声调、频率和振幅信息编码的电容器隔离式差分 PWM 输入信号。LT1684 将脉冲幅度归一化至 ±1.25V 以提供一个准确的信号电压基准。采用一个多极点有源滤波器 / 放大器来抽取声调、频率和振幅信息,以产生输出铃音信号。

LT1684 采用其自己的铃音输出作为产生局部电源轨的基准,将互补型高电压外部 MOSFET 用作动态电平移位器件。这种“主动跟踪”电源运作模式实现了高电压铃音信号的线性生成,从而减少了对大的高电压滤波元件的需求。

应用

  • 无线本地环路电话
  • 按键系统 / 专用分组交换机 (PBX) 设备
  • 光纤到路边电信设备

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

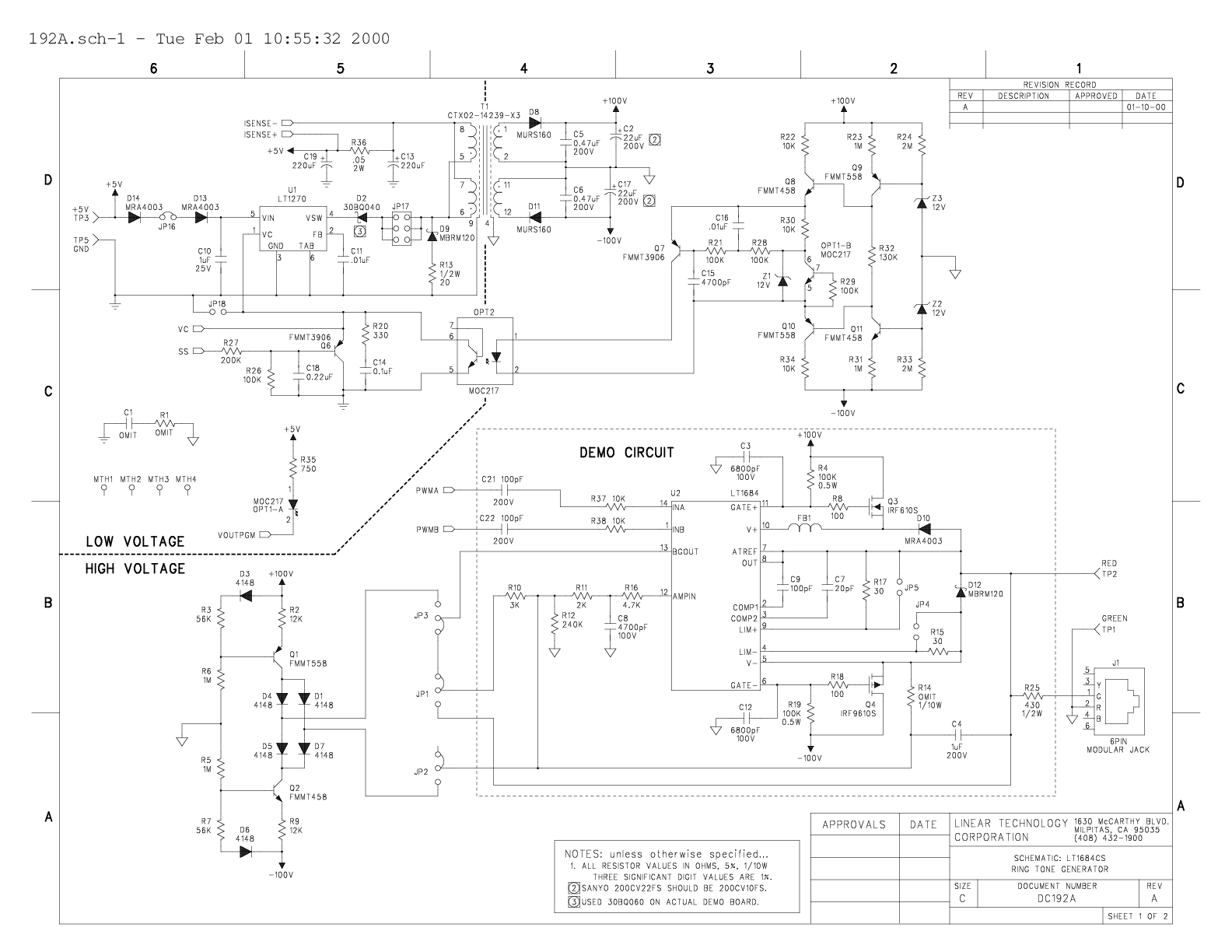

评估套件 (1)
