概览
优势和特点
- 在 1.2V 可执行有保证的操作
- 运放和基准内置于单颗芯片
- 微功率：130µA 电源电流
- 工业温度范围等级器件可提供 SO-8 封装
- 轨至轨输出
- 高输出电流：20mA (最小值)
- 输出可驱动 1000pF 负载电容
- 能够执行浮动模式操作
- 规格在 5V 和 ±5V 电源
- 低的基准漂移：30ppm/°C
- 业界标准的 LM10 引出脚配置
产品详情
LT®1635 是一款新型模拟单元式部件，其内置一个轨至轨输出运放、一个精准基准和基准缓冲器。该器件采用低至单 1.2V 或高达 ±5V 的电源工作，然而它仅消耗 130µA 的电源电流。
运放的输入共模范围包括地电位，并纳入了相位倒置保护功能，以避免在输入低于负电源时出现假值输出。轨至轨输出级能够摆动至每个电源轨的 15mV 以内 (在无负载时)，和摆动至每个电源轨的 250mV 以内 (当提供 10mA 输出电流时)。运放的增益带宽为 175kHz，而且它在驱动高达 1000pF 的负载电容时具有稳定的单位增益。
0.2V 基准参考于 V－，并且包括一个缓冲放大器以增强灵活性。基准和运放相结合，以实现 30ppm/°C 的漂移、20ppm/V 的电压调整率和 150ppm/mA 的负载调整率。

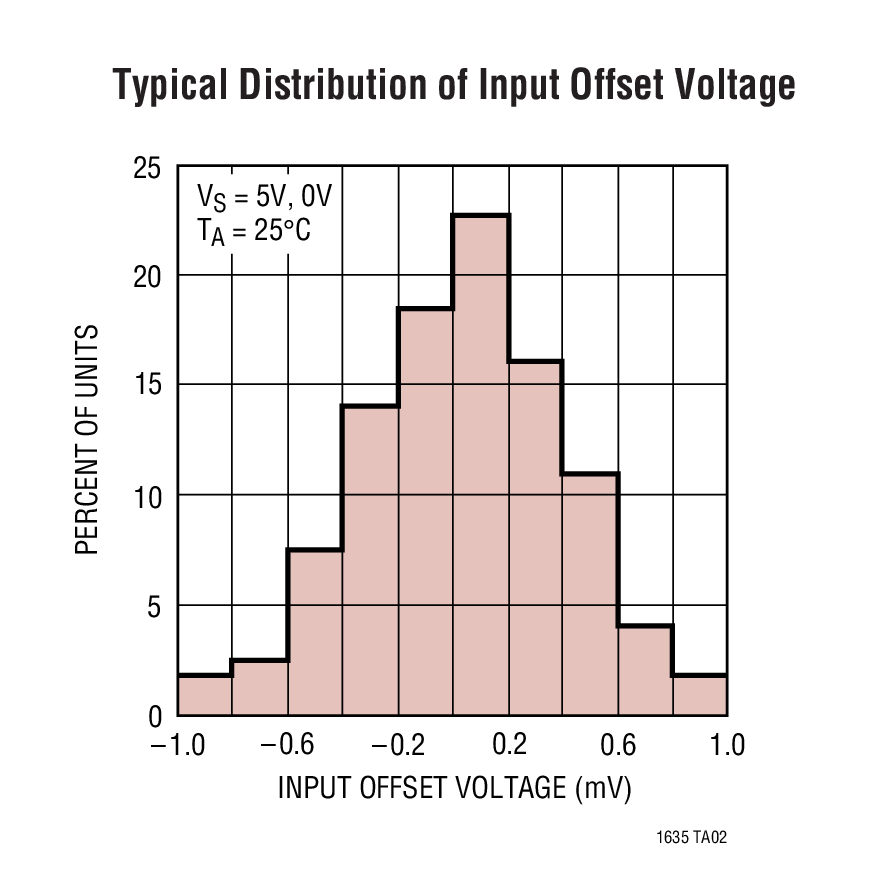

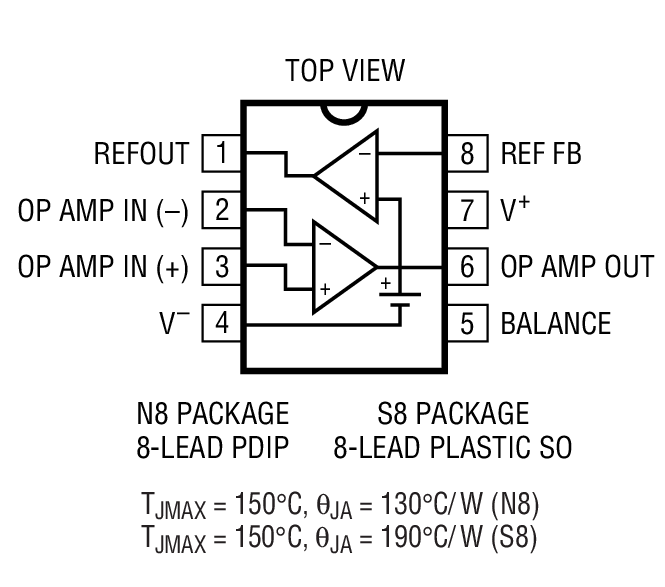

LT1635 采用 8 引脚 PDIP 封装和 SO 封装，并具有业界标准的 LM10 引出脚配置。
应用
- 电池或太阳能供电型系统
- 便携式仪表
- 传感器调理
- 精准型电流调节器
- 精准型电压调节器
- 电池电量指示器
- 热电偶发送器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R334 Reliability Data3/22/2018
-
AN118 - High Voltage, Low Noise, DC/DC Converters6/17/2015
-
AN90 - Current Sources for Fiber Optic Lasers: A Compendium of Pleasant Current Events8/20/2007
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007
-
AN-105: Current Sense Circuit Collection Making Sense of Current12/1/2005
-
DC417B - Demo Manual2/1/2012
-
Building a Homebrew Load Box8/21/2013
-
Unique Analog Multiplier Continuously Monitors Instantaneous Power and Simplifies Design of Power Control Loops7/1/2010 LT Journal
-
New Rail-to-Rail Output Op Amps Bring Precision Performance to Low Voltage Systems5/1/2000 LT Journal
-
Micropower, Precision Current Sense Amplifier Operates from 2.5V to 60V9/1/1999 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1635
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1635CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1635CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1635CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1635IN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1635IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1635IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
