概览

优势和特点

  • 快速瞬态响应
  • 可在多种电流条件下提供保证的压差电压
  • 负载调整率:0.05% (典型值)
  • 经修整的电流限值
  • 片内热限制功能电路

产品详情

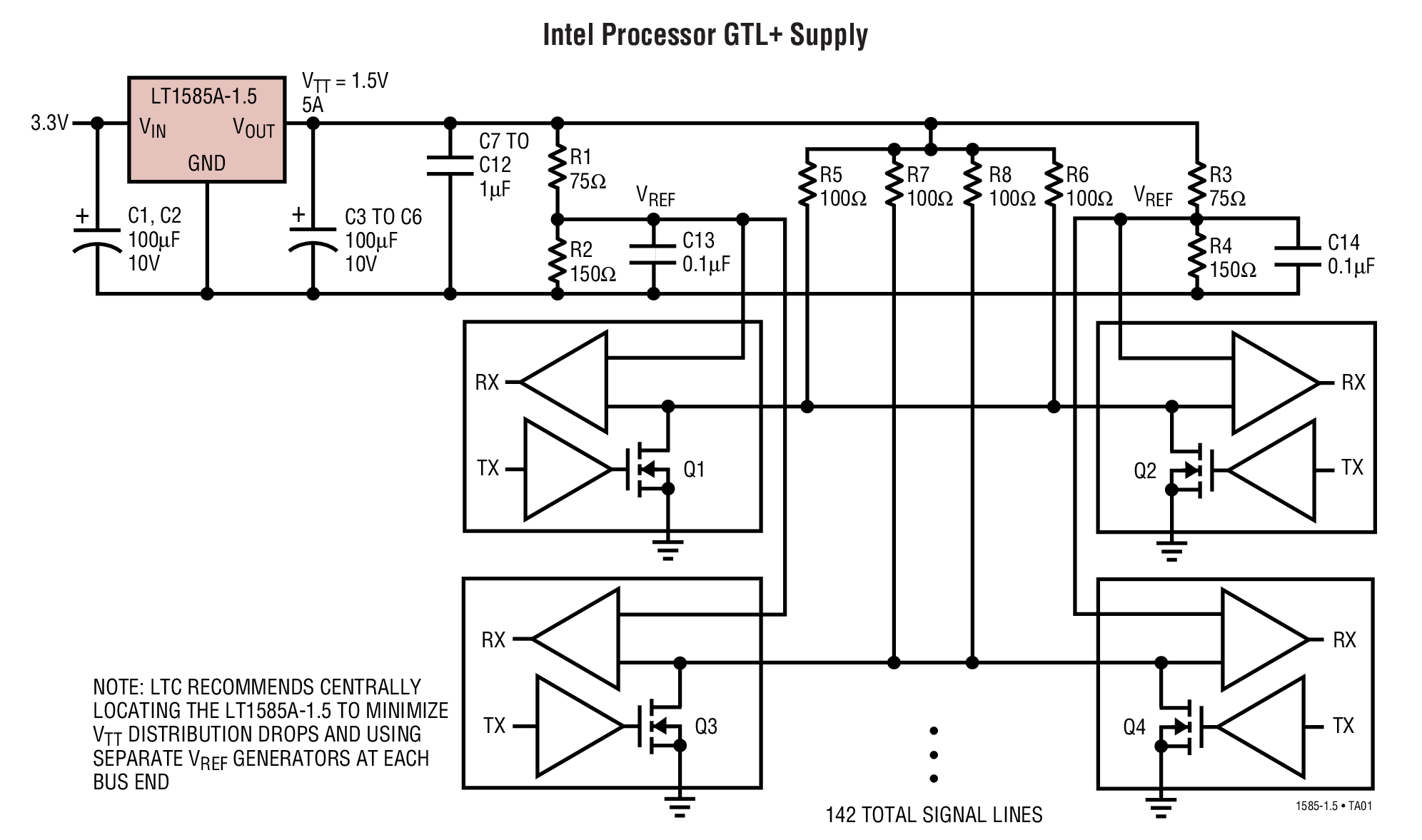

LT®1585-1.5 / LT1585A-1.5 是低压差三端稳压器,它们分别具有 4.6A 和 5A 的输出电流能力,和一个固定的 1.5V 输出电压。其设计专为那些瞬态响应和最小输入电压十分关键的低电压应用而优化。与 LT1084 相似,这两款器件具有较低的压差电压和较快的瞬态响应。这些改进使其非常适合于低电压微处理器应用,特别是作为一个 Intel 处理器 GTL+ 电源中的稳压器。

电流限值经过修整以确保规定的输出电流和受控的短路电流。片内热限制功能电路可提供针对任意过载组合 (它们将产生过高的结温) 的保护作用。

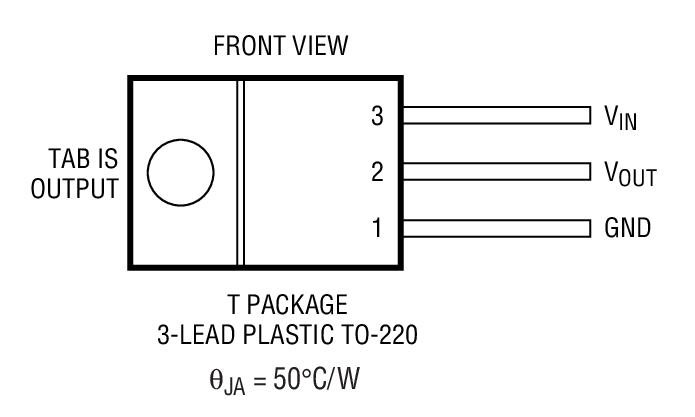

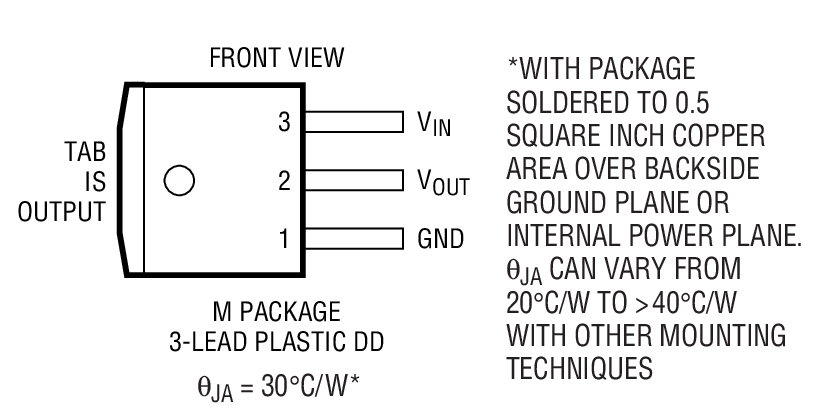

LT1585-1.5 / LT1585A-1.5 可提供通孔 3 引脚 TO-220 功率封装和 3 引脚塑料 DD 封装。

Output Current Output Voltage Options
LT1584, -3.3, -3.38, -3.45, -3.6 7A Adj, 3.3V, 3.38V, 3.45V, 3.6V
LT1585, -3.3, -3.38, -3.45, -3.6 4.6A Adj, 3.3V, 3.38V, 3.45V, 3.6V
LT1585A, LT1585A-3.3 5A Adj, 3.3V
LT1585-1.5, LT1585A-1.5 4.6A/5A Fixed 1.5V
LT1587, -3.3, -3.45, -3.6 3A Adj. 3.3V, 3.45V, 3.6V
LT1587-1.5 3A Fixed 1.5V

应用

  • GTL+电源
  • 低电压逻辑电源
  • 电池供电型电路

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LT1585
LT1585-3
LT1585-3.3
LT1585-3.38
LT1585-3.45
LT1585-3.6
