LT1468

90MHz、22V/μs、16 位准确度的运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 90MHz 增益带宽，f = 100kHz
  • 22V/μs 转换速率
  • 稳定时间：900ns (AV = -1，150μV，10V 阶跃)
  • 低失真，-96.5dB (对于 100kHz，10VP-P)
  • 最大输入失调电压：75μV
  • 最大输入失调电压漂移：2μV/ºC
  • 最大负 (—) 输入偏置电流：10nA
  • 最小 DC 增益：1000V/mV
  • 至 2k 负载的最小输出摆幅：±12.8V
  • 稳定的单位增益
  • 输入噪声电压：5nV/√Hz
  • 输入噪声电流：0.6pA/√Hz
  • 总输入噪声专为 1k < RS < 20k 而优化
  • 技术规格针对 ±5V 和 ±15V 来拟订



更多细节
show more Icon

LT®1468 是一款精准、高速运算放大器，具 16 位准确度，并能在 900ns 的时间里稳定至 150μV (对于 10V 信号)。精准度与 AC 性能的这种独特组合使 LT1468 成为诸如 DAC 电流至电压转换和 ADC 缓冲器等高准确度应用的最佳选择。输入失调电压和反相输入偏置电流的初始准确度和漂移特性专为负输出应用而设。

90MHz 增益带宽在所有频率条件下均确保了高开环增益，旨在降低失真。在诸如 ADC缓冲器等同相应用中，其低失真和 DC 准确度提供了完整的 16 位 AC 和 DC 性能。

相比于其他的精准运算放大器，LT1468 的 22V/μs 转换速率在诸如有源滤波器和仪表放大器等应用中改善了大信号性能。

LT1468 运用的是互补双极型制造工艺。它采用一种节省空间的 3mm x 3mm 无引线封装以及小外形和 DIP 封装。




Applications

  • 16 位 DAC 电流至电压转换器
  • 精准仪表
  • ADC 缓冲器
  • 低失真有源滤波器
  • 高准确度数据采集系统
  • 光电二极管放大器



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1468

文档

16
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 设计笔记
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/22/2009
英文

LT1468: 90MHz, 22V/us 16-Bit Accurate Operational Amplifier Data Sheet

打开PDF文件

redirect
222.00K
download

下载 PDF

PDF Vector

PDF

更新 06/22/2011
日文

LT1468: 90MHz、22V/μs、16ビット精度オペアンプ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

应用笔记

2

PDF Vector

PDF

更新 10/15/2007
英文
AN87 - Linear Technology Magazine Circuit Collection, Volume V: Data Conversion, Interface and Signal Conditioning Products redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 08/20/2007
英文
AN74 - Component and Measurement Advances Ensure 16-Bit DAC Settling Time redirect icon

957.00K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 02/01/2012
英文
DC417B - Demo Manual redirect icon

137.00K

download

下载 PDF

PDF Vector

PDF

更新 04/17/2014
英文

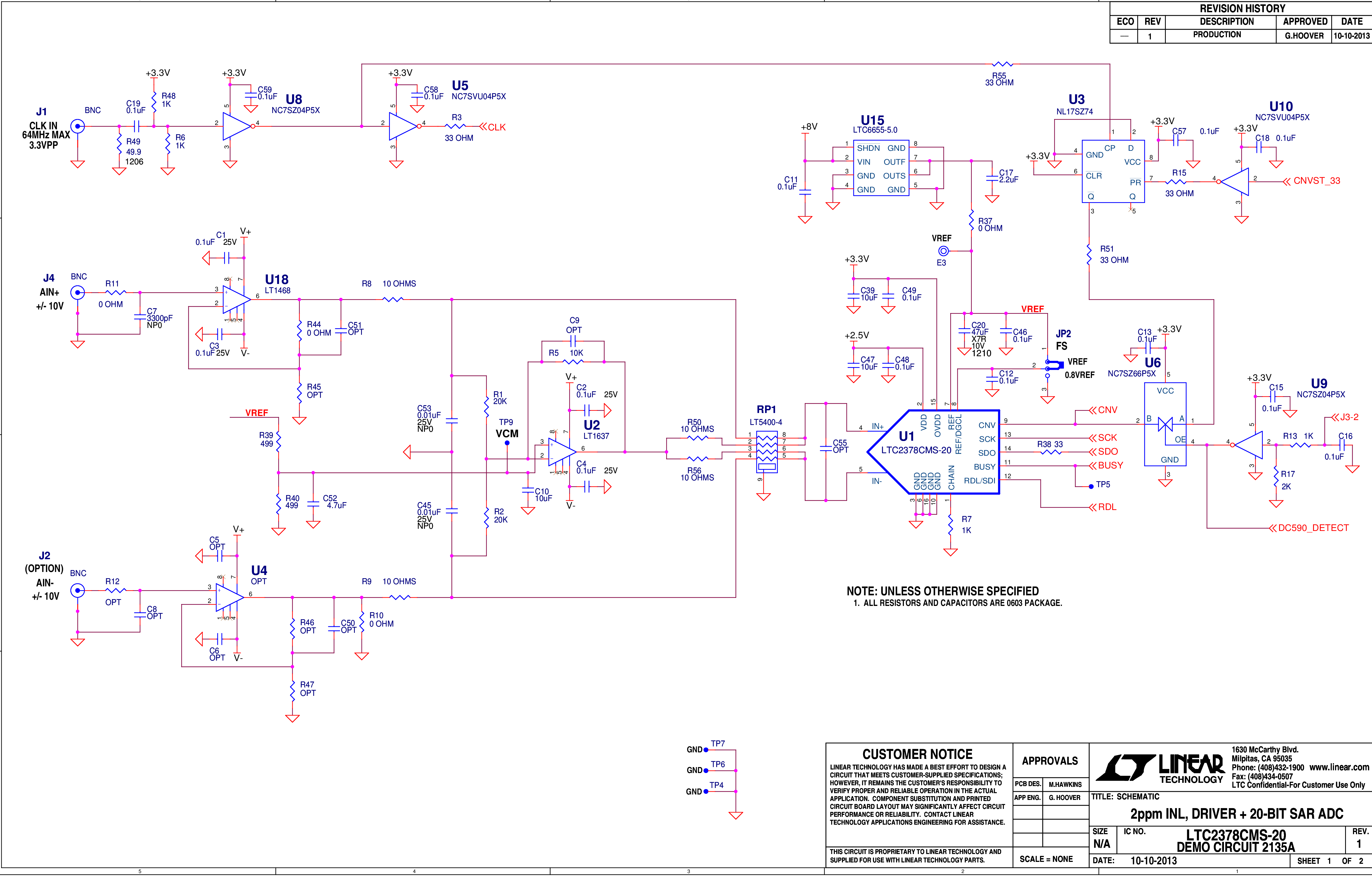

DC2135A - Demo Manual redirect icon
