概览
优势和特点
- ESD 保护等级超过 ±10kV
- 3V 逻辑接口
- 使用小的电容器：0.1μF、0.2μF
- 在停机模式中电源电流为 1μA
- 低功率驱动器停用操作模式
- 引脚与 LT1137A 相兼容

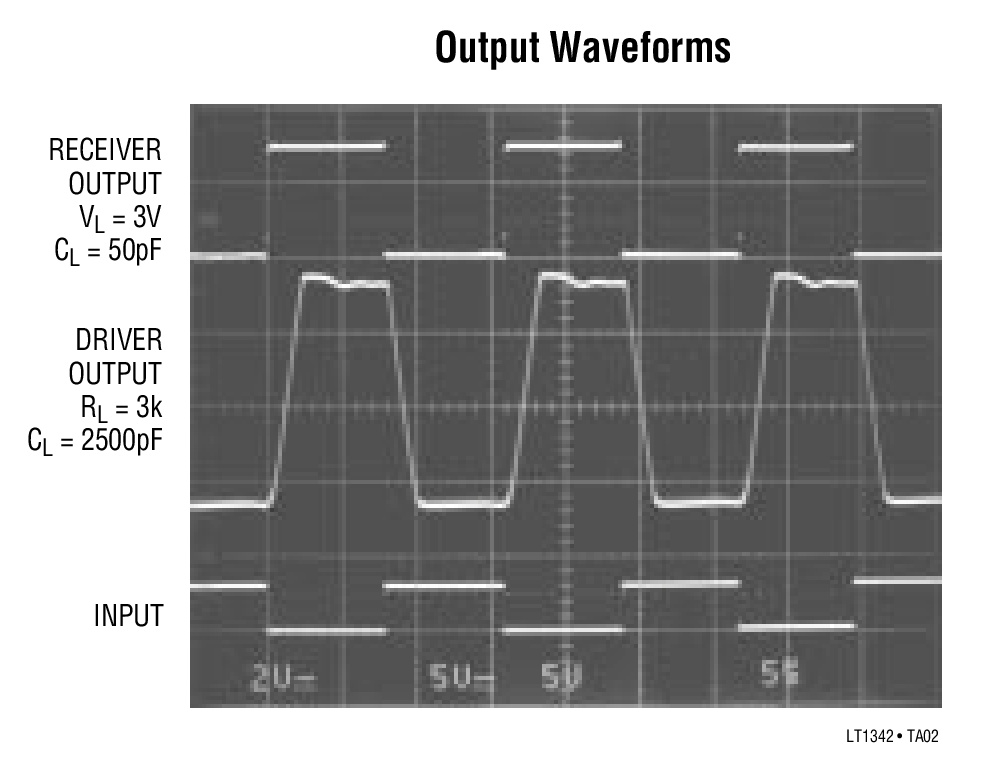

- 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
- 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
- 与 CMOS 器件相似的低功率：60mW
- 采用单 5V 电源和 3V 逻辑电源工作
- 简易的 PC 布局：直通式架构
- 坚固型双极性设计
- 当关闭或断电时输出呈高阻抗状态
- 绝对无闭锁现象
产品详情

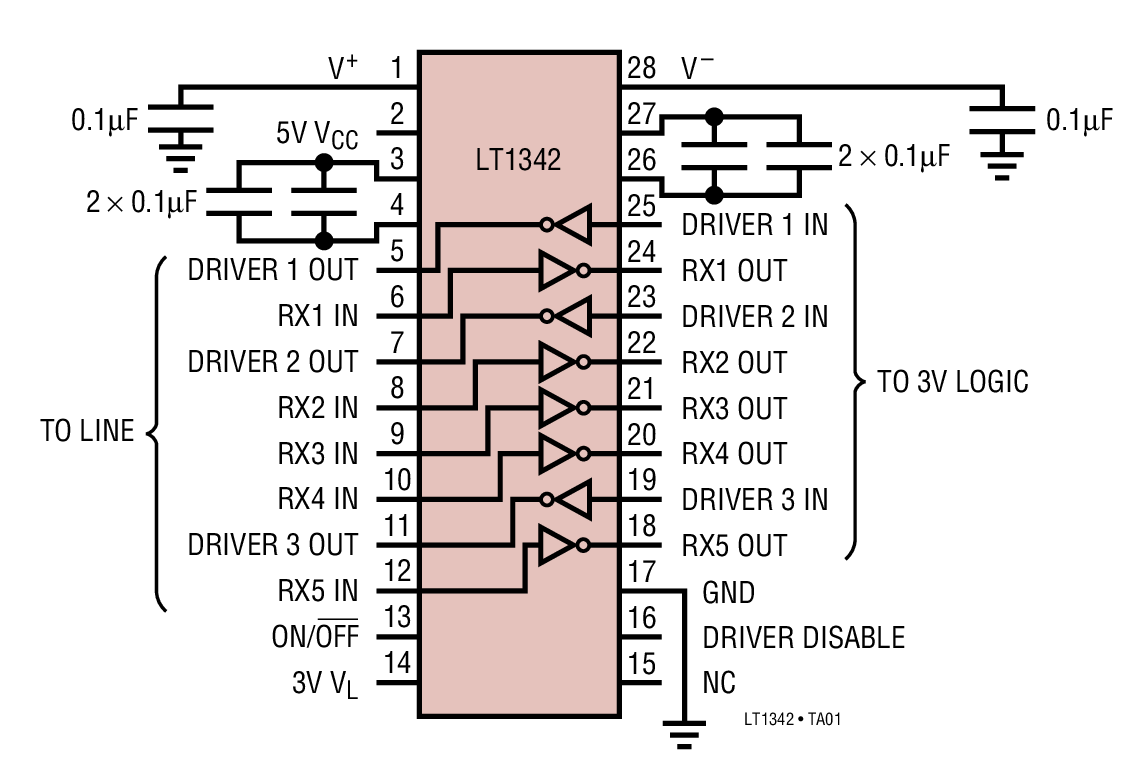

LT®1342 是一款先进的低功率 3 驱动器、5 接收器 RS232 收发器。LT1342 采用一个 5V电源和一个 3V 逻辑电源工作。接收器输出可直接连接至 3V 逻辑电路。该芯片具有一个用于将电源电流减小至接近于零的停机引脚。所有的接收器和驱动器在停机期间均呈高阻抗状态。
驱动器停用功能提供了额外的操作模式控制。当驱动器停用 (DRIVER DISABLE) 引脚为高电平时，充电泵和驱动器关断。接收器在驱动器停用期间继续工作。
芯片上的新型 ESD 结构使得 LT1342 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs® 的需要。
LT1342 完全符合所有的 EIA RS232 规范，而且传输速率超过 120kbaud，甚至在驱动重的容性负载时也不例外。
应用
- 笔记本电脑
- 掌上型电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R068 Reliability Data3/23/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
LTM2882 - Isolated RS232 + 1W Power4/24/2012
-
RS232 Quick Guide10/8/2010
-
保护您的创新：从高精度到高电压10/24/2022
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

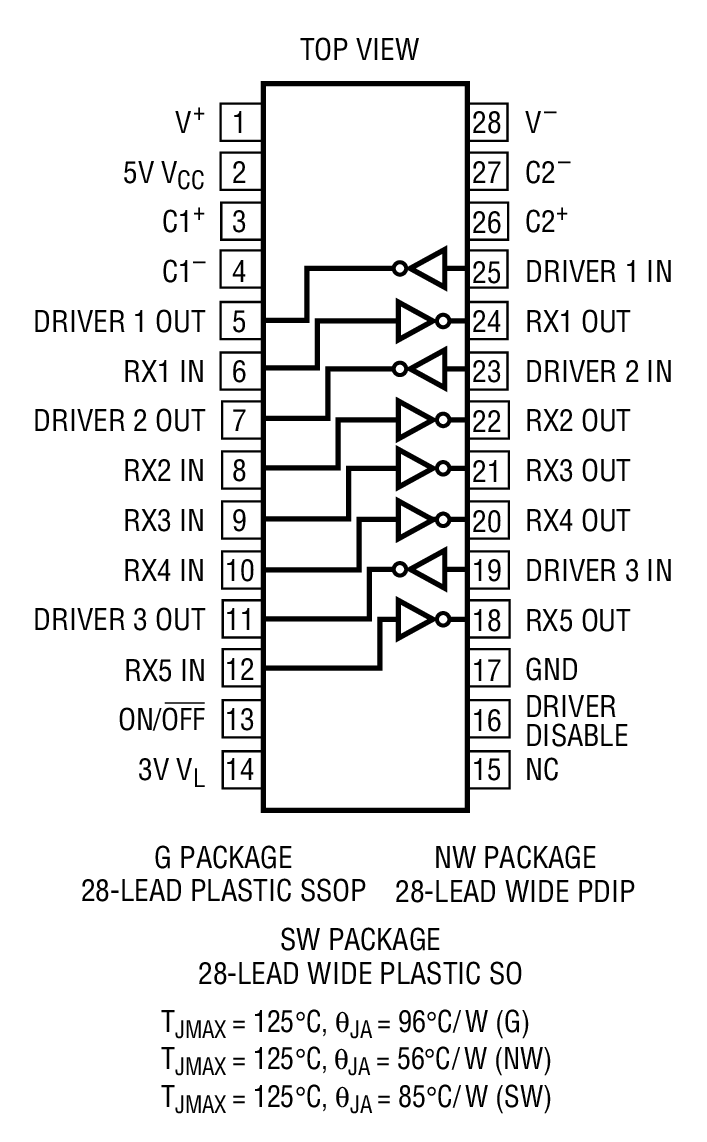

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1342CG#PBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| LT1342CG#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| LT1342CNW#PBF | 材料声明 | 质量和可靠性 | 28-Lead PDIP (Wide 0.6 Inch) | |
| LT1342CSW#PBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| LT1342CSW#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R068 Reliability Data |
