LT1336
LT1336
Info: :
量产
Info: :
量产
产品详情
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
6
特性
- 工作电压高达 60V 的浮动顶端驱动器开关
- 用于 DC 操作的内部升压型稳压器
- 180ns 变换时间 (驱动 10,000pF)
- 自适应非重叠栅极驱动可防止发生贯通
- 可把顶端 N 沟道 MOSFET 的栅极驱动至高于电源电压
- 在高占空比条件下保持顶端驱动
- TTL / CMOS 输入电平
- 具迟滞的欠压闭锁
- 工作电源电压范围：10V 至 15V
- 单独的顶端和底端驱动引脚
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®1336是一款成本效益型半桥式N 沟道功率 MOSFET 驱动器。浮动驱动器能够采用一个高达 60V (绝对最大值) 的高电压 (HV) 轨作为工作电源，以驱动顶端 N 沟道功率MOSFET。在 PWM 操作模式中，一个片内开关稳压器可保存自举电容器中的电荷，即使当接近和工作于 100% 占空比时也不例外。
内部逻辑电路可防止输入同时接通半桥中的功率 MOSFET。其针对贯通电流的独特自适应保护功能电路取消了对两个MOSFET 的全部匹配要求。这极大地简化了高效率电动机控制和开关稳压器系统的设计。
在低供电电压或启动条件下，欠压闭锁电路将主动地把驱动器输出拉至低电平，以防止功率 MOSFET 被部分接通。由于具有 0.5V 迟滞，因此即使在电源电压缓慢变化的情况下也能实现可靠的操作。
Applications
- 高电流感性负载的 PWM
- 半桥式和全桥式电动机控制
- 同步降压型开关稳压器
- 三相无刷电动机驱动
- 大电流换能器驱动器
- D 类功率放大器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
6
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1336
文档
7
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
-
可靠性数据
-
用户手册
全部
-
全部
-
英文
-
日文
数据手册
2
应用笔记
3
可靠性数据
1
更新 03/23/2018
英文
R068 Reliability Data
21.19 K
用户手册
1
更新 09/28/2009
英文
DC102A Demo Manual
294.00K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
设计资源 6
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1336CN#PBF |

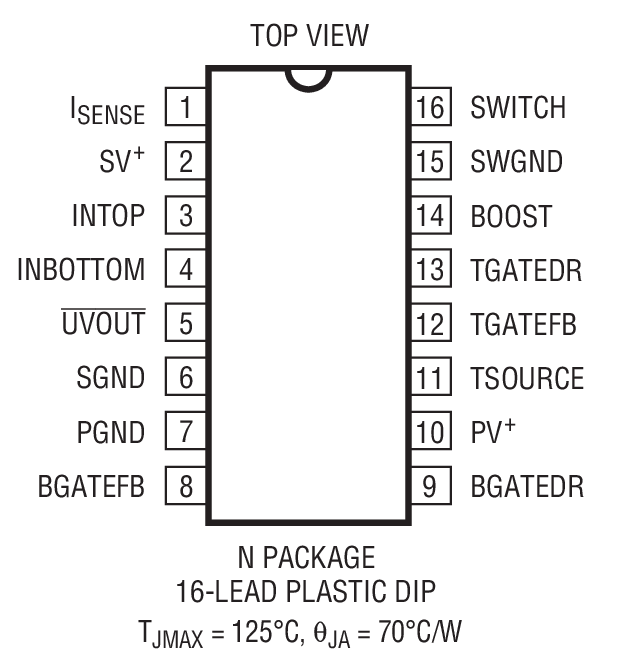

16-Lead PDIP (Narrow 0.30 Inch)
|
|
|
| LT1336CS#PBF |

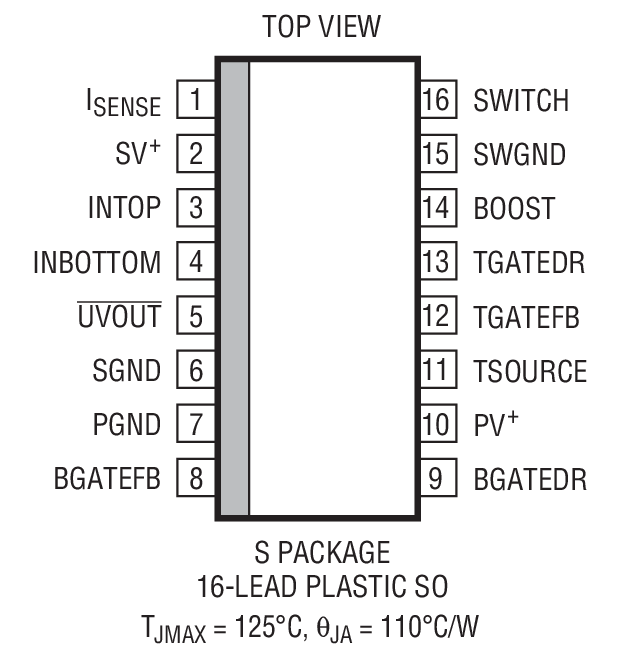

16-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1336CS#TRPBF |
16-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1336IN#PBF |
16-Lead PDIP (Narrow 0.30 Inch)
|
|
|
| LT1336IS#PBF |
16-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1336IS#TRPBF |
16-Lead SOIC (Narrow 0.15 Inch)
|
|
- LT1336CN#PBF
- 引脚/封装图-中文版
-
16-Lead PDIP (Narrow 0.30 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1336CS#PBF
- 引脚/封装图-中文版
-
16-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1336CS#TRPBF
- 引脚/封装图-中文版
-
16-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1336IN#PBF
- 引脚/封装图-中文版
-
16-Lead PDIP (Narrow 0.30 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1336IS#PBF
- 引脚/封装图-中文版
-
16-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1336IS#TRPBF
- 引脚/封装图-中文版
-
16-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1336CN#PBF
量产
LT1336IN#PBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LT1336CS#PBF
量产
LT1336CS#TRPBF
量产
LT1336IS#PBF
量产
LT1336IS#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1336CN#PBF
量产
LT1336IN#PBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LT1336CS#PBF
量产
LT1336CS#TRPBF
量产
LT1336IS#PBF
量产
LT1336IS#TRPBF
量产
软件和型号相关生态系统
软件和型号相关生态系统
评估套件
评估套件 1
DC102A
LT1336 | 具有升压稳压器的 1/2 桥 N 沟道功率 MOSFET 驱动器
产品详情
本演示电路是一款面向一般应用的 N 沟道半桥。该半桥可用 TTL/CMOS 电平信号驱动至负责驱动 N 沟道 MOSFET 的 LT®1336 中。独立式高端驱动器稳压器可实现 100% 占空比的 PWM 操作，并不会出现中断。通过在供原型设计之用的空间内添加一个控制器 IC 和一些其他组件，可以将本演示板转变为完整的系统解决方案。该半桥包括四个功率 MOSFET、两个并联的顶端 MOSFET 和两个并联的底端 MOSFET。
