概览
优势和特点
- 可兼容 SIR、FIR 和 4ppm
- 低频环境抑制环路
- 电源电流：2mA

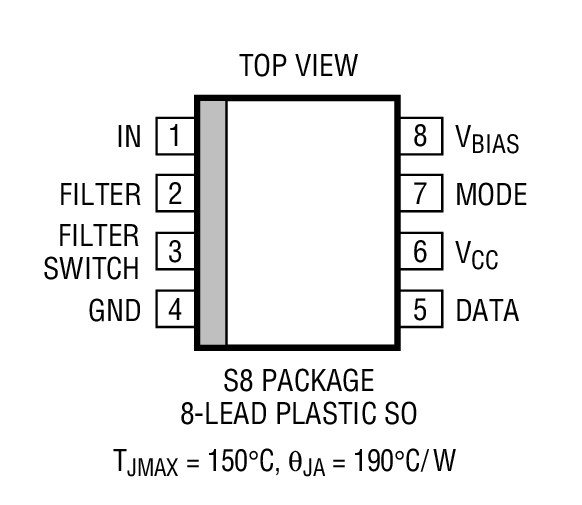

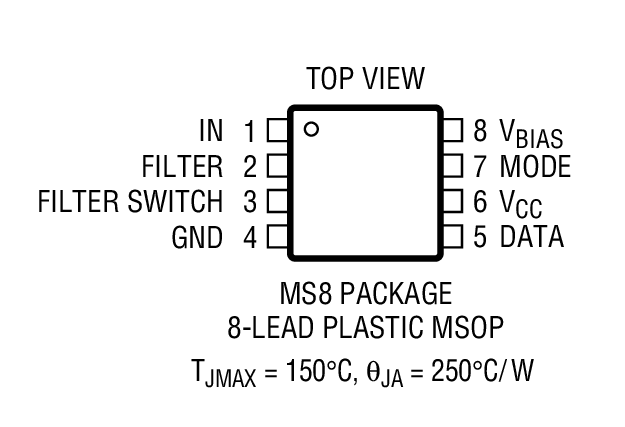

- 8 引脚 MSOP 封装和 SO 封装
- 5V 单电源操作
- 任选的高频噪声抑制
产品详情
LT®1328 是一款光电二极管接收器，支持数据速率高达 4Mbps 的 IrDA® 以及 Sharp ASK 和TV 遥控等其他调制方法。LT1328 MSOP 封装包含所有必要的电路，以把来自外部光电二极管的电流脉冲转换为一个数字 TTL 输出，同时抑制不希望有的较低频率干扰。LT1328 加上 5 个外部组件即可构成一个能兼容 IrDA 的完整接收器。
LT1328 的功率要求是极小的 ─ 单个 5V 电源和 2mA 静态电流。内部高通滤波可衰减阳光、白炽灯和荧光灯等干扰信号，并可在引脚 7 上进行针对低数据速率或高数据速率的选择。LT1328 的易用性和灵活性使其成为众多其他光电二极管接收器应用的一款理想解决方案。LT1328 可提供 SO-8 封装以及适合那些把尺寸作为关键因素之应用的纤巧型 MSOP 封装。
应用- IrDA 应用
- Sharp / Newton
- TV 遥控
- 非接触式遥测
- 摄影闪光灯的无线受控器
- 无钥匙进入
- 光学数据传输
- 红外线家居控制系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R356 Reliability Data3/26/2018
-

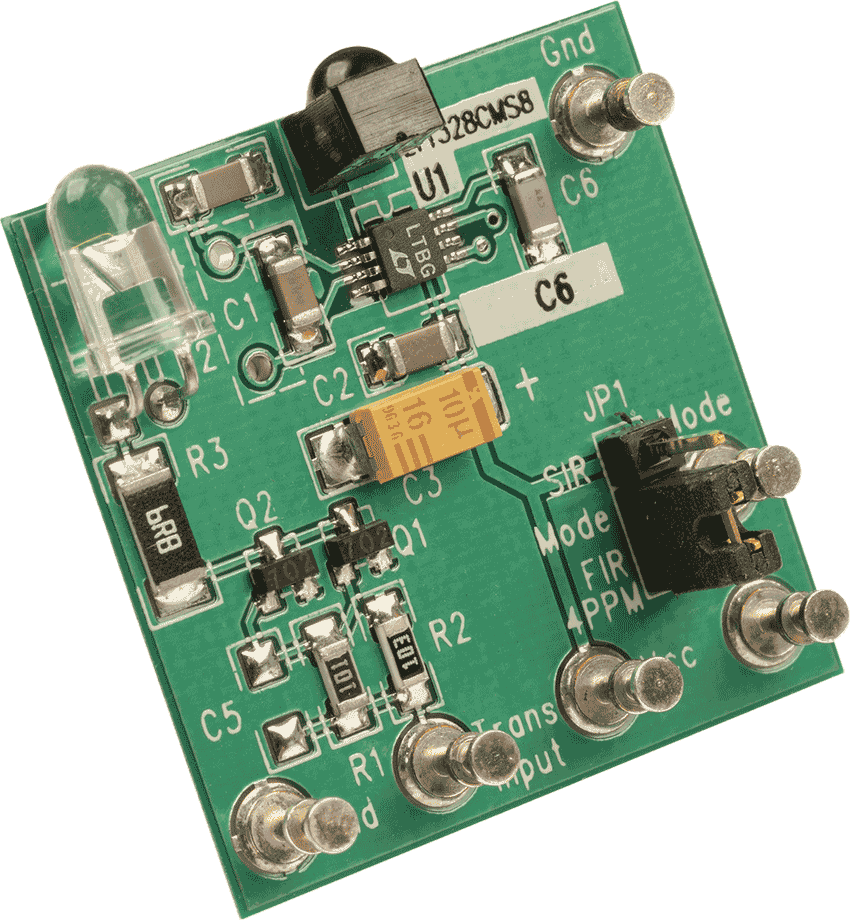

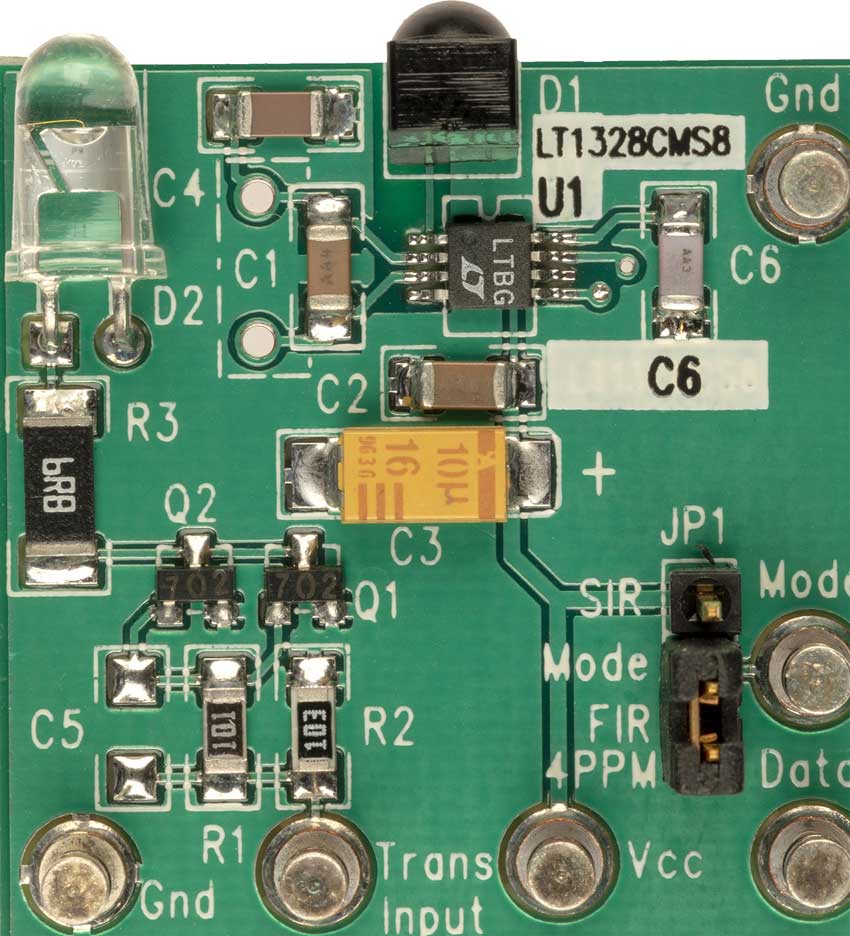

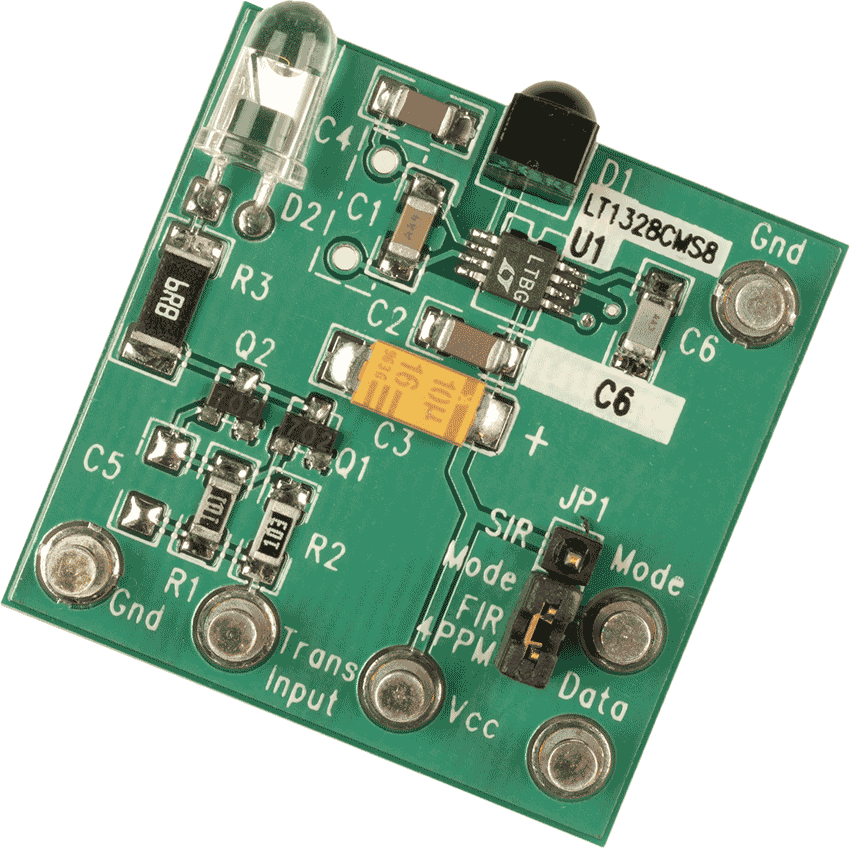

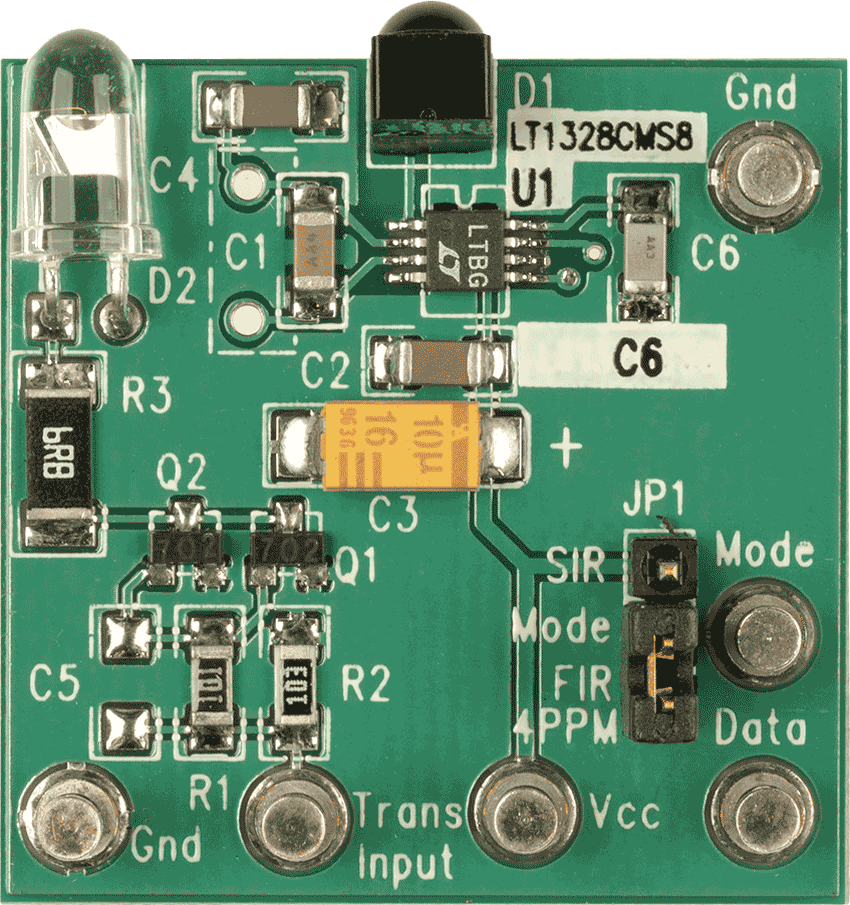

DC112A - Demo Manual10/6/2009
-
LT1328 - SPECIFICATION NOTICE11/22/2004
工具及仿真模型
LTspice中提供以下器件型号：
LT1328
LT1328PD
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1328CMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1328CMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1328CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1328CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1328IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1328IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R356 Reliability Data |
