概览
优势和特点
- 设定 AB 类偏置电流
- 免除了调节
- 消除了 IQ 的热失控
- 针对器件失配的校正
- 简化了散热
- 可编程电流限制
- 可通过并联以提供较高的电流

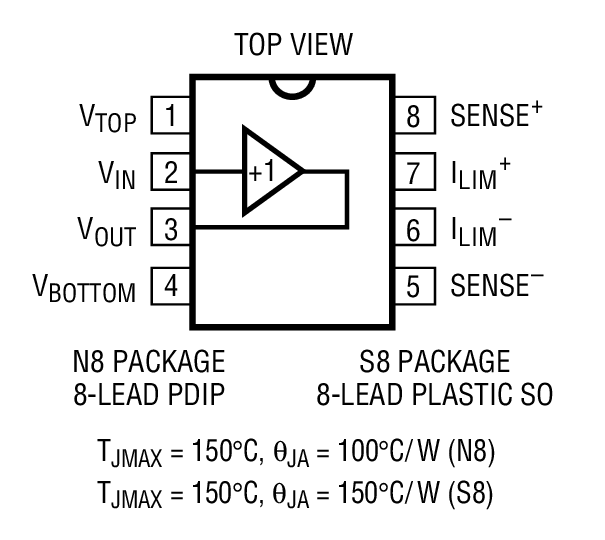

- 小外形 SO-8 或 PDIF 封装
产品详情

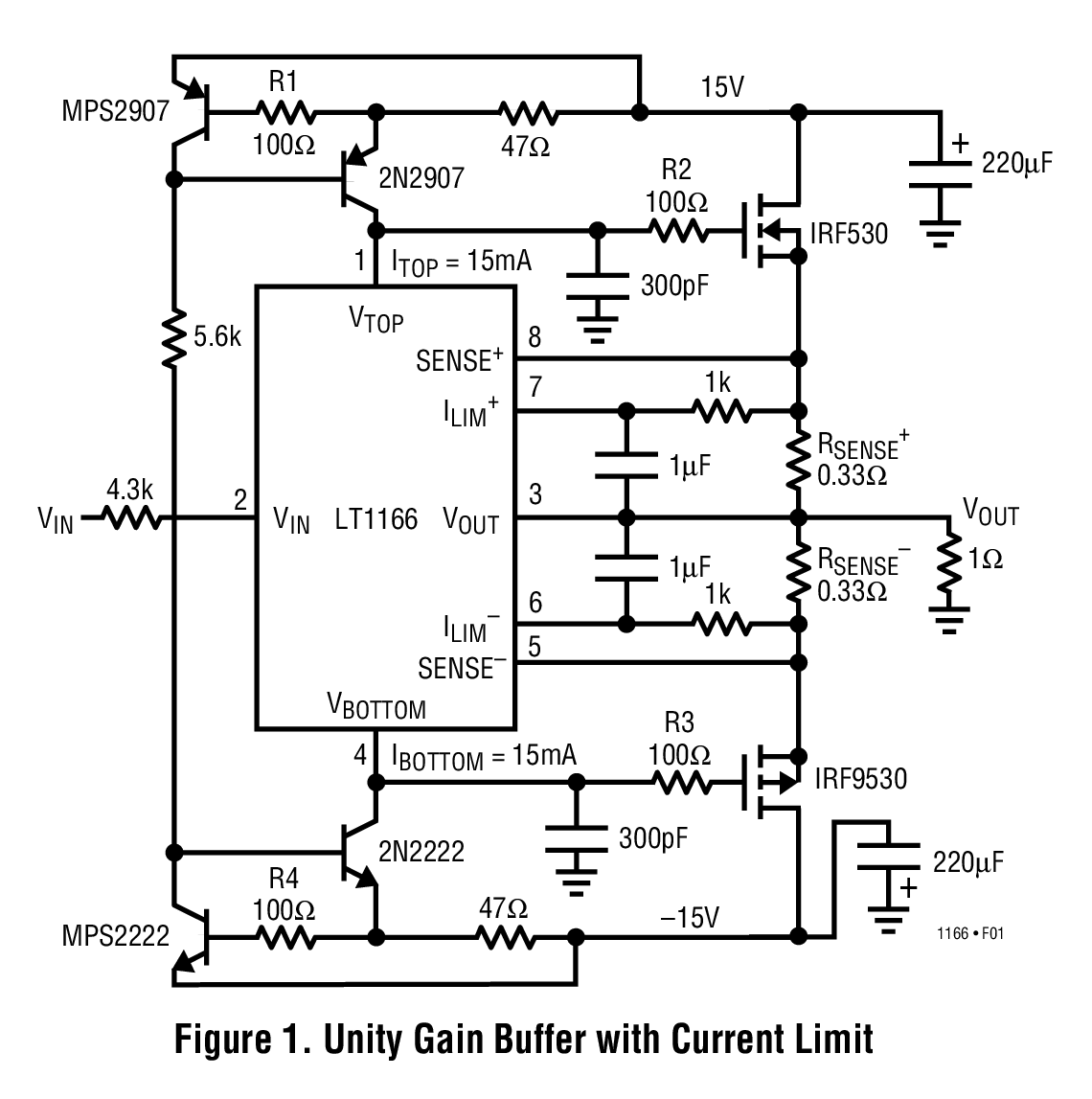

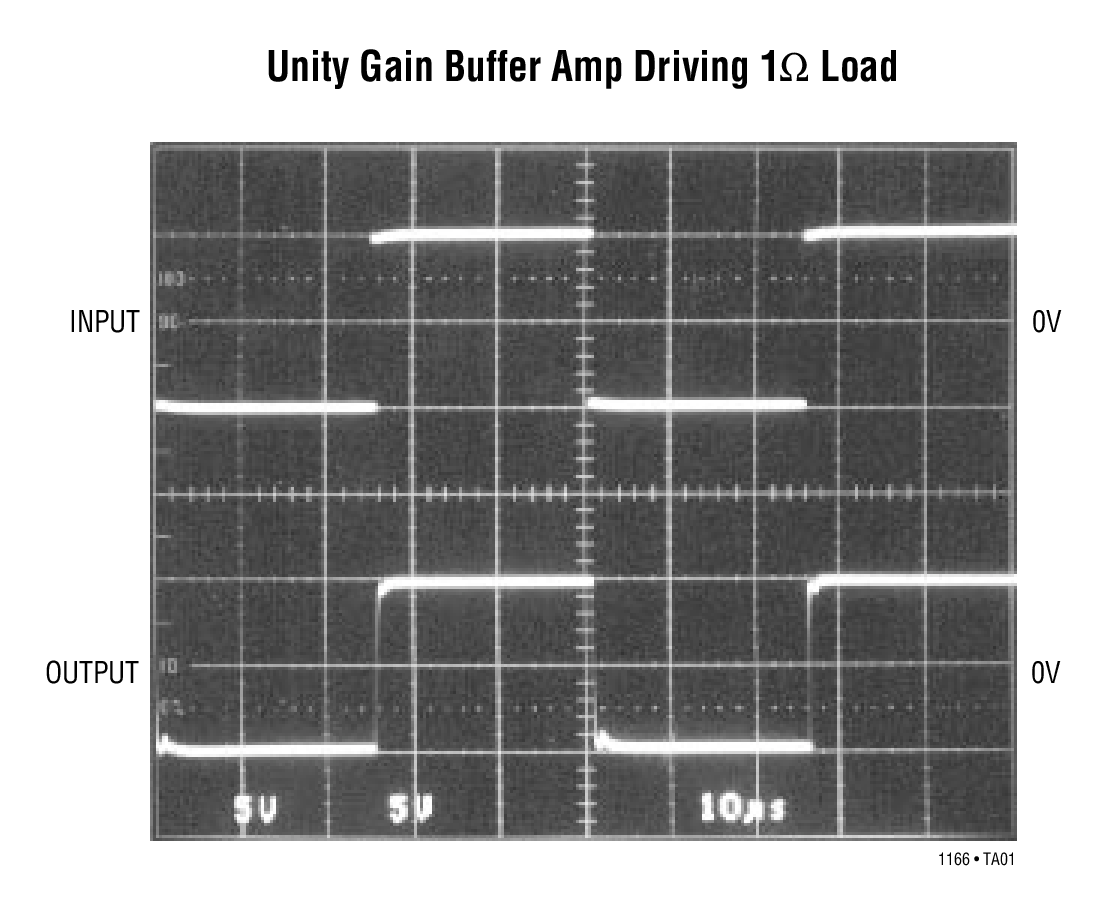

LT®1166是一款偏置生成系统，用于控制高功率放大器中的 AB 类输出电流。当与外部晶体管相连接时，电路变成了一个单位增益电压跟随器。LT1166 非常适合于驱动功率 MOSFET 器件，因为它免除了所有的静态电流调节和至关紧要的晶体管匹配。可以并联多个采用 LT1166 的输出级以获得较高的输出电流。
由于该偏置系统通过采用一个小的外部检测电阻器来检测每个功率晶体管中的电流，因此消除了静态点的热失控。一个高速稳压器环路负责控制施加至每个功率器件的驱动电压值。LT1166 可从一对晶体管或电流源施加偏置，而且，由于它采用施加至输出晶体管的驱动电压工作，因此它能够依靠任何电源电压运行。
应用
- 偏置功率 MOSFET
- 高电压放大器
- 振动台放大器
- 音频功率放大器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R412 Reliability Data3/26/2018PDF20 K
-
LT1166 - Power Output Stage Automatic Bias System Specification Notice11/10/2004PDF103K
-
DN126 - The LT1166: Power Output Stage Automatic Bias System Control IC8/21/2007PDF152K
-
Versatile Ring Tone Generator Finds Uses in Motor Drivers and Amplifiers9/1/1999 LT Journal
-
The LT1684 Solves the Global Ringing Problem6/1/1999
工具及仿真模型
LTspice中提供以下器件型号：
LT1166
