LT1118
量产具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器
- 产品模型
- 14
概述
- 能够在供应或吸收电流时调节电压
- 可为多达 27 条 SCSI 线路提供终端
- 600μA 静态电流
- 超低功率停机模式
- 具电流限制和热停机保护功能
- 可在采用任何 CLOAD ≥ 0.22μF 时稳定
- 快速稳定时间
- 1V 压差电压
LT®1118 是一个低压差稳压器系列，拥有在供应和吸收负载电流时保持输出调节作用的独特能力。2.85V 输出电压调节器非常适合用作一个多达 27 条 SCSI 数据线的 Boulay 终端。该稳压器在供应和吸收电流时保持了调节作用，因而能够使用主动否定式驱动器来改善数据线上的噪声免疫力。在TERMPWR电压低至 4.0V 的条件下，仍然保持了对输出电压的调节作用。当未加载时，静态电源电流很低 (仅为 600μA)，从而提供了至 TERMPWR 线路的持续连接。另外，在采用 SO-8 封装的器件版本上还提供了一种超低功率停机模式。在停机模式中，输出呈高阻抗状态，而且电源电流将减小至 10μA 以下。
由于在电流供应和吸收模式中均具有电流限制功能，再加上片内热停机功能，因而使得该电路能够承受输出故障条件。

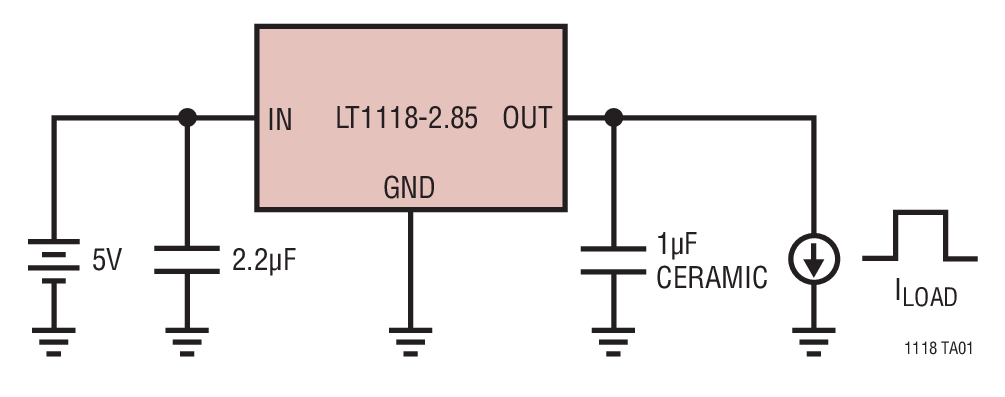

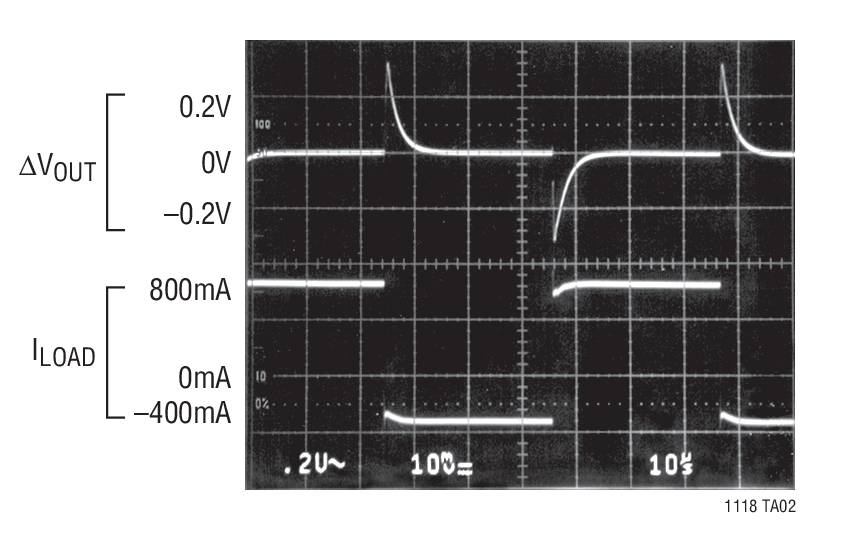

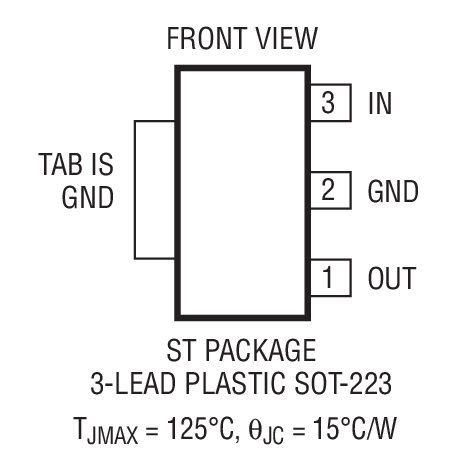

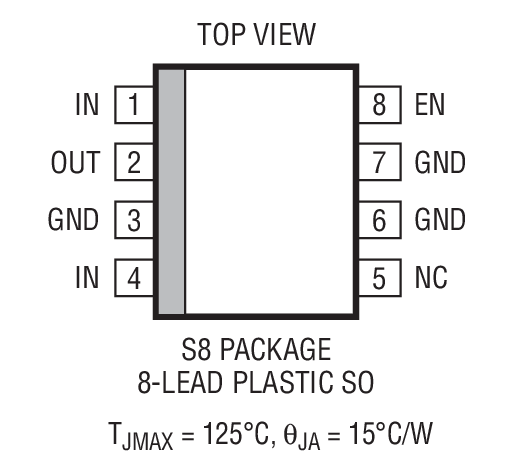

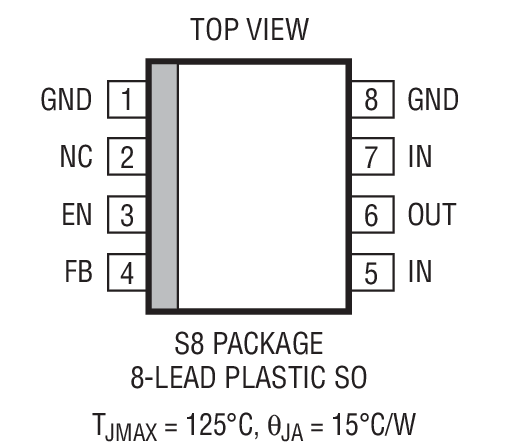

LT1118 采用 3 引脚 SOT-223 和 8 引脚 SO 封装。
Applications
- 主动否定式 SCSI 终端
- 计算机
- 磁盘驱动器
- CD-ROM
- 电源分离器
参考资料
数据手册 1
可靠性数据 1
设计笔记 3
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1118CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-2.85#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-2.85#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1118CST-2.5#PBF | 3-Lead SOT-223 | ||
| LT1118CST-2.5#TRPBF | 3-Lead SOT-223 | ||
| LT1118CST-2.85#PBF | 3-Lead SOT-223 | ||
| LT1118CST-2.85#TRPBF | 3-Lead SOT-223 | ||
| LT1118CST-5#PBF | 3-Lead SOT-223 | ||
| LT1118CST-5#TRPBF | 3-Lead SOT-223 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1118CS8#PBF | 量产 | |
| LT1118CS8#TRPBF | 量产 | |
| LT1118CS8-2.5#PBF | 量产 | |
| LT1118CS8-2.5#TRPBF | 量产 | |
| LT1118CS8-2.85#PBF | 量产 | |
| LT1118CS8-2.85#TRPBF | 量产 | |
| LT1118CS8-5#PBF | 量产 | |
| LT1118CS8-5#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1118CS8#PBF | 量产 | |
| LT1118CS8#TRPBF | 量产 | |
| LT1118CS8-2.5#PBF | 量产 | |
| LT1118CS8-2.5#TRPBF | 量产 | |
| LT1118CS8-2.85#PBF | 量产 | |
| LT1118CS8-2.85#TRPBF | 量产 | |
| LT1118CS8-5#PBF | 量产 | |
| LT1118CS8-5#TRPBF | 量产 | |
|
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1118CS8#PBF | 量产 | |
| LT1118CS8#TRPBF | 量产 | |
| LT1118CS8-2.5#PBF | 量产 | |
| LT1118CS8-2.5#TRPBF | 量产 | |
| LT1118CS8-2.85#PBF | 量产 | |
| LT1118CS8-2.85#TRPBF | 量产 | |
| LT1118CS8-5#PBF | 量产 | |
| LT1118CS8-5#TRPBF | 量产 | |
这是最新版本的数据手册
