LT1026

量产

电压转换器

产品模型: 5

Viewing:

概述

可从单个输入产生正 (+) 和负 (–) 输出
高达 ±18V 的输出
只需要 4 个 1μF 电容器
无电感器

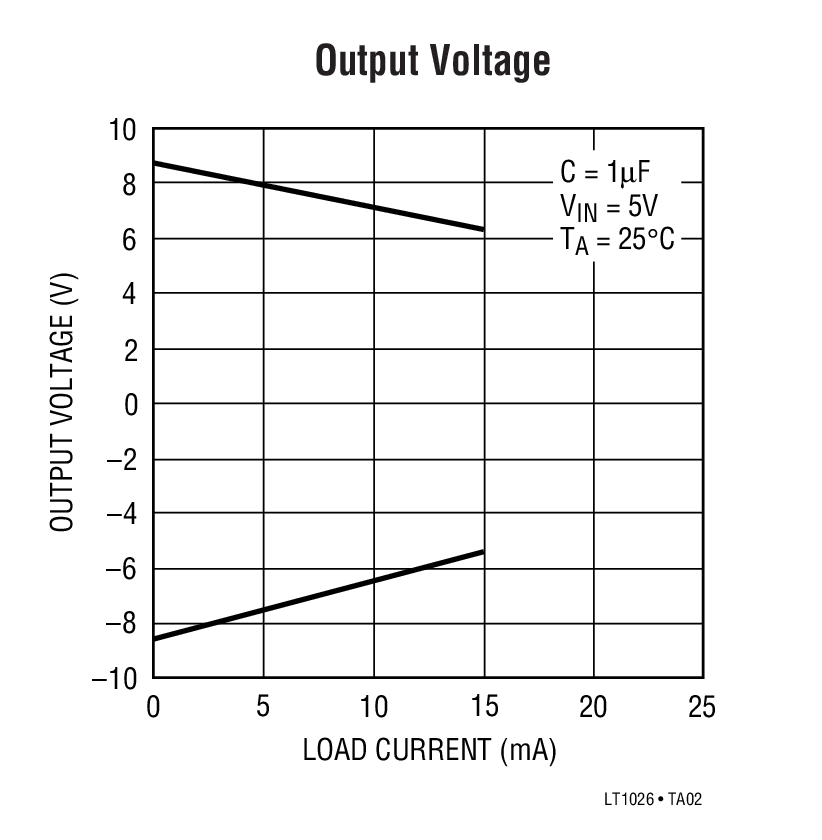

10mA 输出电流 (最小值)
可在低至 4V 的电压下工作
无闭锁

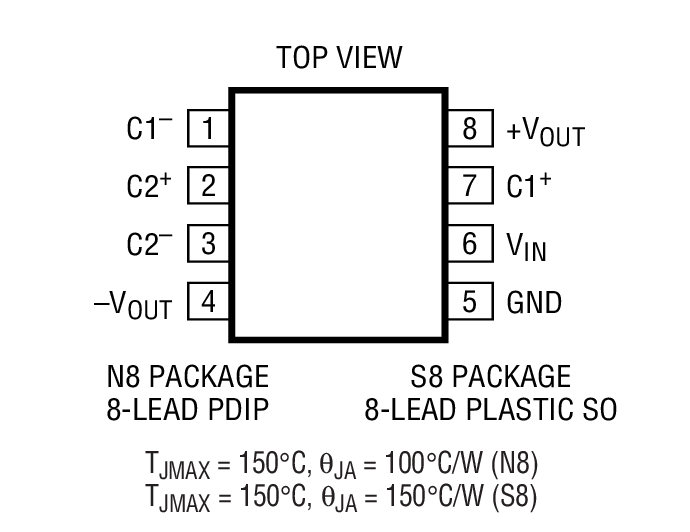

8 引脚 Minidip 封装

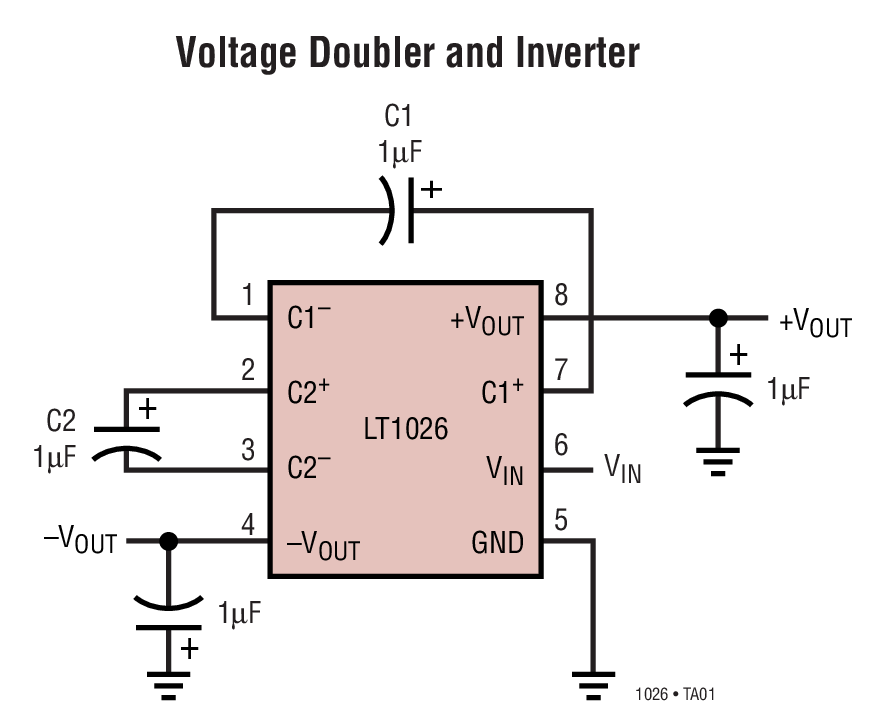

LT^®1026 是一款集成在单块晶片上的开关电容电压倍增器和反相器。该器件能够在 4V 至 10V 的输入范围内工作，并提供 ±7V 至 ±18V 的输出。可提供超过 10mA 的输出电流。两个充电泵首先使输入电压倍增，然后使倍增后的电压反相。LT1026 采用双极型工艺制造，不容易受到闭锁的影响，并可产生高达 36V 的电压。

LT1026 提供了一种产生额外系统电压的便利方法，无需使用电感器。简化了利用逻辑电源为接口电路、运放或数据采集电路的供电。

应用

线路驱动器
运放电源
电池分离器
RS232 电源

产品模型: 5

参考资料

数据手册 1

LT1026: Voltage Converter Data Sheet 08/28/2007

可靠性数据 1

R278 Reliability Data 03/23/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT1026CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1026CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1026CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1026IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1026IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LT1026CN8#PBF	量产	PCN24_0234_Form Material_Report Marking Comparison
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LT1026CN8#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LT1026CN8#PBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT1026CS8#PBF	量产
LT1026CS8#TRPBF	量产
LT1026IS8#PBF	量产
LT1026IS8#TRPBF	量产
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0060_Form Material_Report Delta Qualification Matrix
LT1026CS8#PBF	量产
LT1026CS8#TRPBF	量产
LT1026IS8#PBF	量产
LT1026IS8#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT1026

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
