LM134 Series: Constant Current Source and Temperature Sensor Data Sheet10/2/2017PDF160K
概览
优势和特点
- 1µA 至 10mA 工作电流范围
- 0.02%/V 电压调整率
- 0.8V 至 40V 工作电压
- 可用作线性温度传感器
- 不吸收反向电流
- 可提供标准晶体管封装
产品详情
LM134 是一款三端电流源，专为在 1μA 至 10mA 的电流水平 (其由一个外部电阻器设定) 范围内工作而设计。该器件可作为一个真正的二端电流源，无需额外的电源连接或输入信号。电压调整率通常为 0.02%/V，而且终端到终端电压可在 800mV 至 40V 的范围内变化。

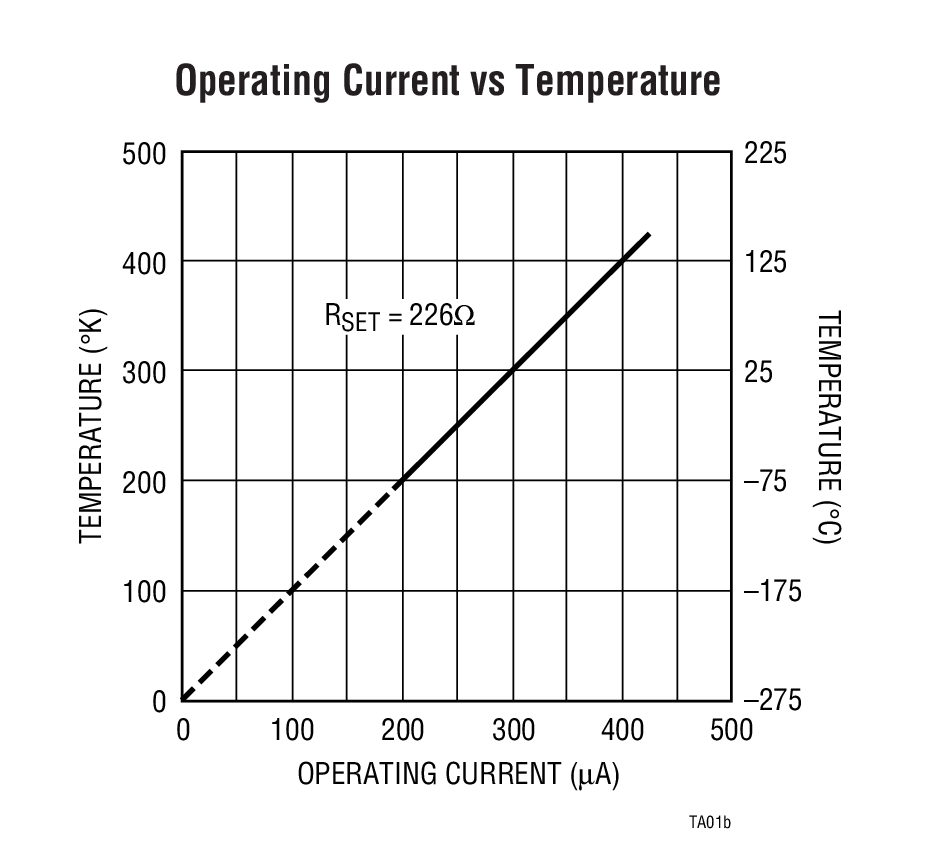

由于工作电流与绝对温度 (单位：°K) 成正比，因此该器件作为温度传感器也将得到广泛的应用。工作电流的温度相关性在室温条件下为 0.336%/°C。例如，一个工作在 298μA 电流下的器件将具有 1μA/°C 的温度系数。温度相关性是极其准确和可重复的。作为温度传感器规格在 100μA 至 1mA 范围内的器件是 LM134-3、LM234-3 以及 LM134-6、LM234-6，其中的短划线数分别表示 ±3°C 和 ±6°C 的准确度。
如果需要零温度系数电流源，则可通过增设一个二极管和一个电阻器容易地实现。
应用
- 电流模式温度感测
- 用于并联基准的恒定电流源
- 冷结点补偿
- 用于双极性差分级的恒定增益偏置
- 微功率偏置网络
- 用于光电导管的缓冲器
- 电流限制器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R132 Reliability Data3/26/2018PDF20 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

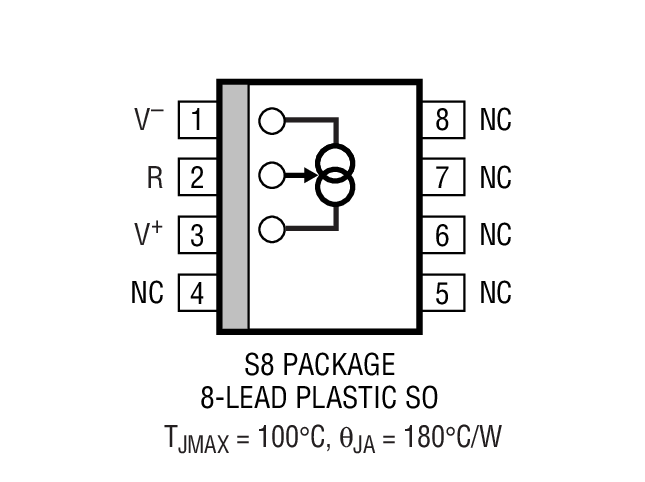

| LM334S8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LM334S8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |

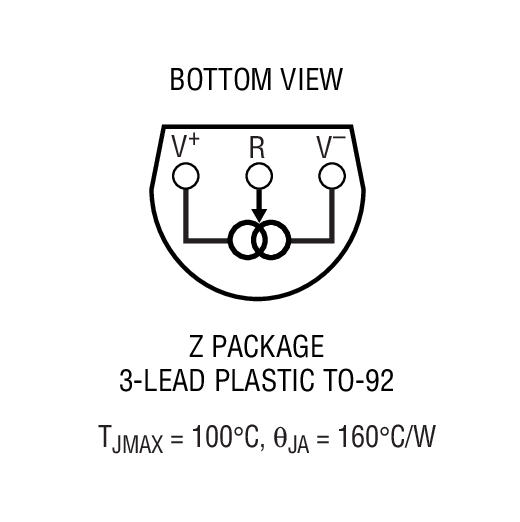

| LM334Z#PBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
| LM334Z#TRPBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
