ICL7663A

量产

可编程正电压稳压器

为LCD提供温补显示驱动电压

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 经过优化的替代方案！（请参阅“Maxim AdvantageTM”的第3页）。
  • 输出电压精度：1% (ICL7663A)
  • 整个温度范围内确保静态电流
  • 改进了输出电压的温漂
  • 40mA输出电流，具有限流功能
  • 工作电压范围：1.5 V至16 V
  • 可调输出电压
  • 输入至输出电压降很低
  • 单芯片低功耗CMOS设计

Maxim ICL7663是一款高效正电压稳压器，静态电流低于10μA。可使用两个外部电阻将输出电压设置为1.3-16V范围内的任意电压，输入电压范围为1.5-16V。ICL7663非常适合电池供电应用，具备低静态电流、40mA输出电流能力、低 VIN至 VOUT差分及逻辑输入电平关断控制。此外，ICL7663具有负温漂输出，适合为多路复用LCD显示系统产生温度补偿显示驱动电压。

Maxim ICL7663A是ICL7663的增强版，具有1%精度的基准电压，在大多数应用中无需调整输出电压。

ICL7663B是输入电压范围缩减版本，最大输入电压限制为10 V。

应用

  • 手持式仪器仪表
  • LCD显示模块和系统
  • 寻呼机
  • 远程数据采集器
ICL7663A
可编程正电压稳压器

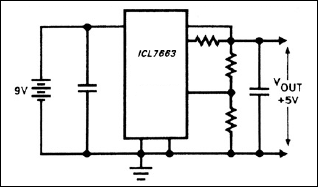

ICL7663、ICL7663A：典型工作电路
