HMC976 Data Sheet3/22/2019PDF1M
同类型推荐
概览
优势和特点
- 高电流：400mA
- 低压差： 300mV（400mA输出）
- 超低噪声：3nV/√Hz
（10 kHz）；6nV/√Hz（1 kHz） - 高电源抑制比(PSRR)：
<60 dB（1 kHz）；<30 dB（1 MHz）
- 可调电压输出： VR 1.8至5V（400mA）
- 与低ESR陶瓷电容配合使用
- 低掉电电流： <1 μA
- 热保护
- 16引脚3 x 3 mm SMT封装： 9 mm²
产品详情
HMC976LP3E是一款BiCMOS超低噪声线性稳压器。 0.1 MHz至10 MHz范围内具有高电源抑制比(PSRR)，提供针对所有前置开关稳压器或其他电源噪声的出色抑制性能。 电压输出适合用于频率生成子系统，包括Hittite丰富的集成VCO的PLL系列。 输出电压都可通过一个外部电阻调节为低于默认值。
将HV引脚接地，即可将输出设为5 V。 采用TTL兼容型使能输入可关断稳压器。 HMC976LP3E采用3x3mm QFN SMT封装。
应用
- 测试仪器仪表
- 军用无线电、雷达和ECM
- 基站基础设施
- 超低噪声频率生成
- 小数N分频频率合成器电源
- 混合信号电路电源
产品分类
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

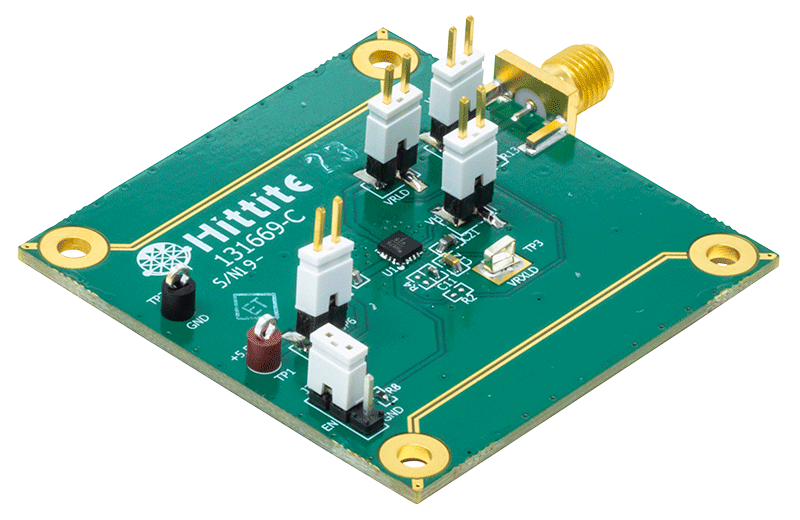

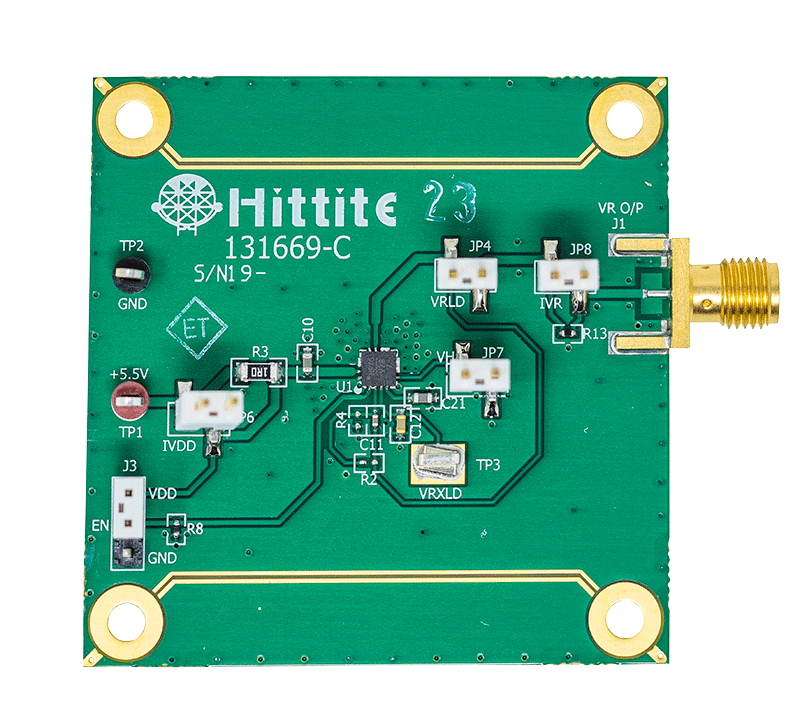

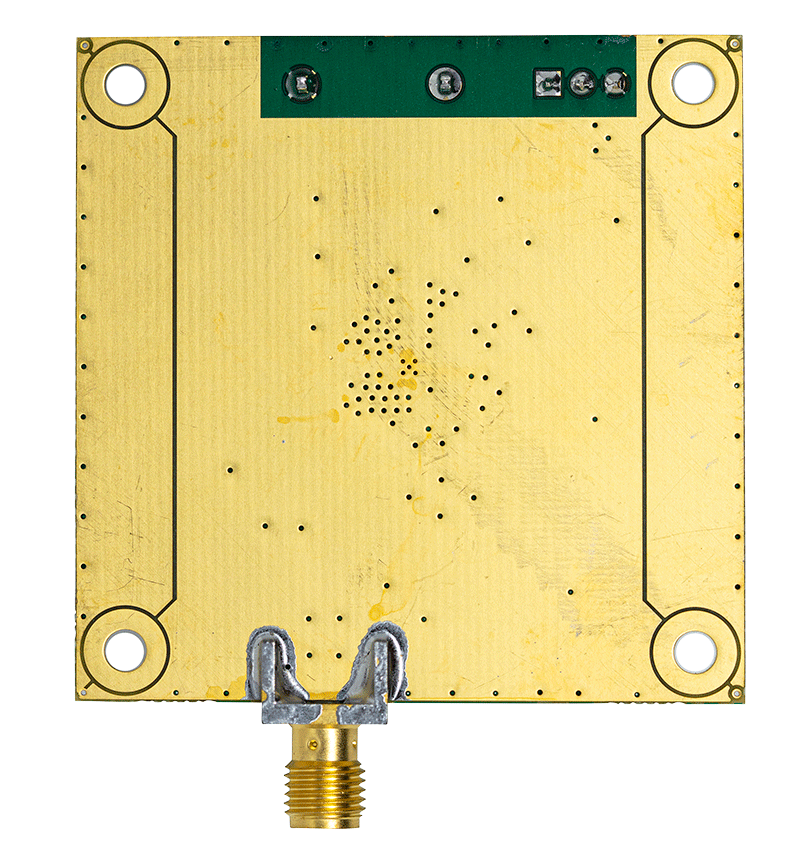

评估套件 (1)
