产品详情
特性
  • 转换增益: 13 dB
  • 镜像抑制: 20 dB
  • LO 至RF隔离: 48 dB
  • 噪声系数: 2.3 dB
  • 输入IP3: 3 dBm
  • 24引脚4x4mm QFN封装: 16mm²

更多细节
show more Icon

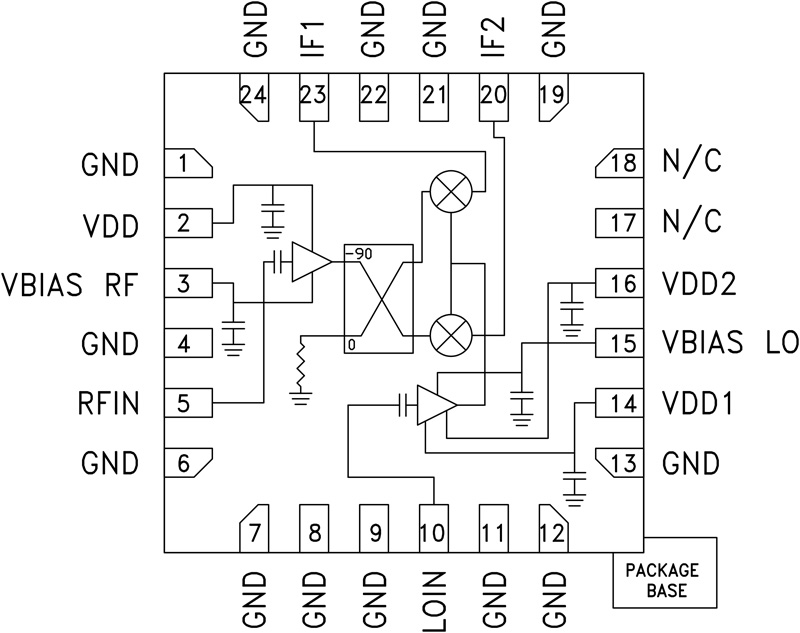

HMC951LP4E是一款紧凑型GaAs MMIC I/Q下变频器,采用符合RoHS标准的无引脚SMT封装。 该器件在整个频段范围内提供13 dB的小信号转换增益、2 dB的噪声系数和25 dB的镜像抑制性能。 HMC951LP4E采用LNA,后接由LO缓冲器放大器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器,并可消除镜像频率下的热噪声。

它具有I和Q混频器输出,所需外部90?混合型器件用于选择所需边带。 HMC951LP4E为混合型镜像抑制混频器下变频器组件的小型替代器件,可以使用表贴制造技术。

应用

  • 点对点和点对多点无线电
  • 军用雷达、EW和ELINT
  • 卫星通信

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
HMC951LP4E
  • HTML
  • HTML
HMC951LP4ETR
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2015

- 15_0026

Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices

HMC951LP4E

最后购买期限

HMC951LP4ETR

过期

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2015

- 15_0026

arrow down

Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices

HMC951LP4E

最后购买期限

HMC951LP4ETR

过期
