HMC8108

推荐用于新设计

9 GHz至10 GHz,X频段、GaAs、MMIC、低噪声转换器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 转换增益:13 dB(典型值)
  • 镜像抑制:20 dBc(典型值)
  • 噪声系数:2 dB(典型值)
  • 针对1 dB压缩的输入功率:-4 dBm(典型值)
  • 输入三阶交调截点:6 dBm(典型值)
  • 输出饱和功率:10 dBm(典型值)
  • IF端口LO泄漏:-20 dBm(典型值)
  • RF端口LO泄漏:-37 dBm(典型值)
  • 32引脚、5 mm × 5 mm、陶瓷无铅芯片载体(LCC)封装

HMC8108是一款紧凑型、X频段、砷化镓(GaAs)单芯片微波集成电路(MMIC)同相正交(I/Q)低噪声转换器,采用符合RoHS标准的陶瓷无铅芯片载体封装。HMC8108将范围为9 GHz至10 GHz的射频(RF)输入信号转换为输出端的60 MHz典型单端中频(IF)信号。该器件提供13 dB的小信号转换增益、2 dB的噪声系数和20 dBc的镜像抑制性能。

HMC8108采用低噪声放大器,后接由有源LO缓冲放大器驱动的镜像抑制混频器。该镜像抑制混频器使得低噪声放大器之后无需使用滤波器,并可消除镜像频率下的热噪声。它具有I/Q混频器输出,所需外部90°混合型器件用于选择所需边带。HMC8108为混合型镜像抑制混频器、下变频器组件的小型替代器件,可以使用表贴制造技术。

应用

  • 点到点及点到多点无线电
  • 军用雷达
  • 卫星通信

HMC8108
9 GHz至10 GHz,X频段、GaAs、MMIC、低噪声转换器
HMC8108 Functional Block Diagram HMC8108 Pin Configuration HMC8108 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1


评估套件

EVAL-HMC8108

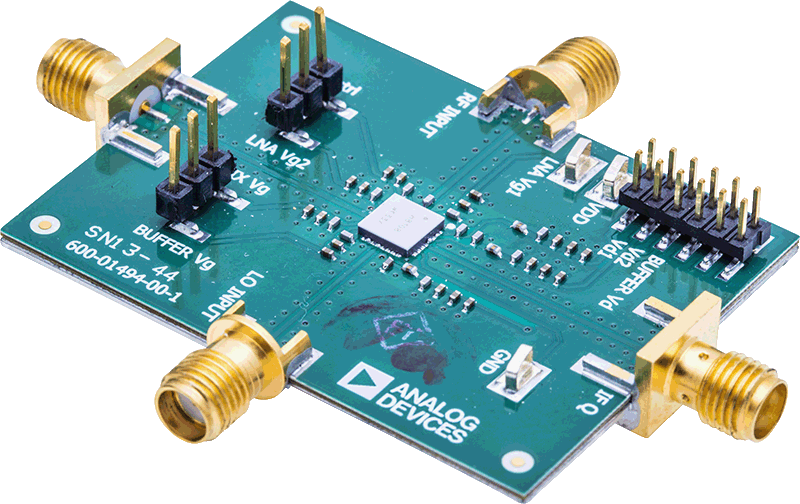

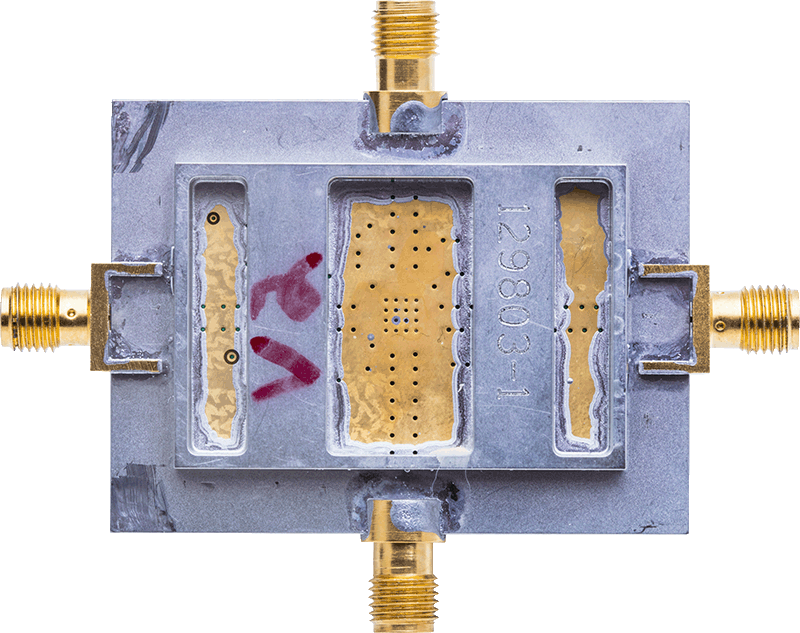

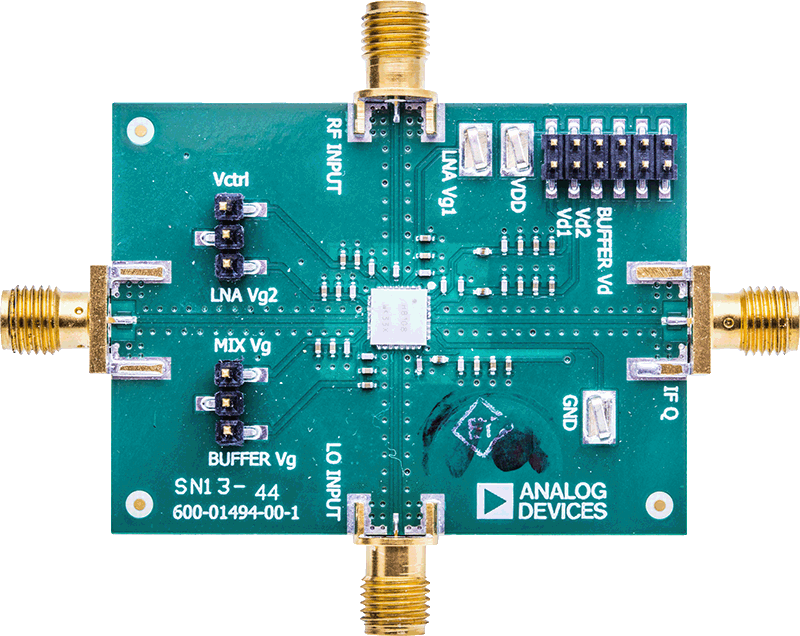

HMC8108 评估板
