HMC7950

推荐用于新设计

2 GHz至28 GHz，GaAs pHEMT MMIC低噪声放大器

数据手册 (Rev. C) 产品选型表

产品模型: 2

Viewing:

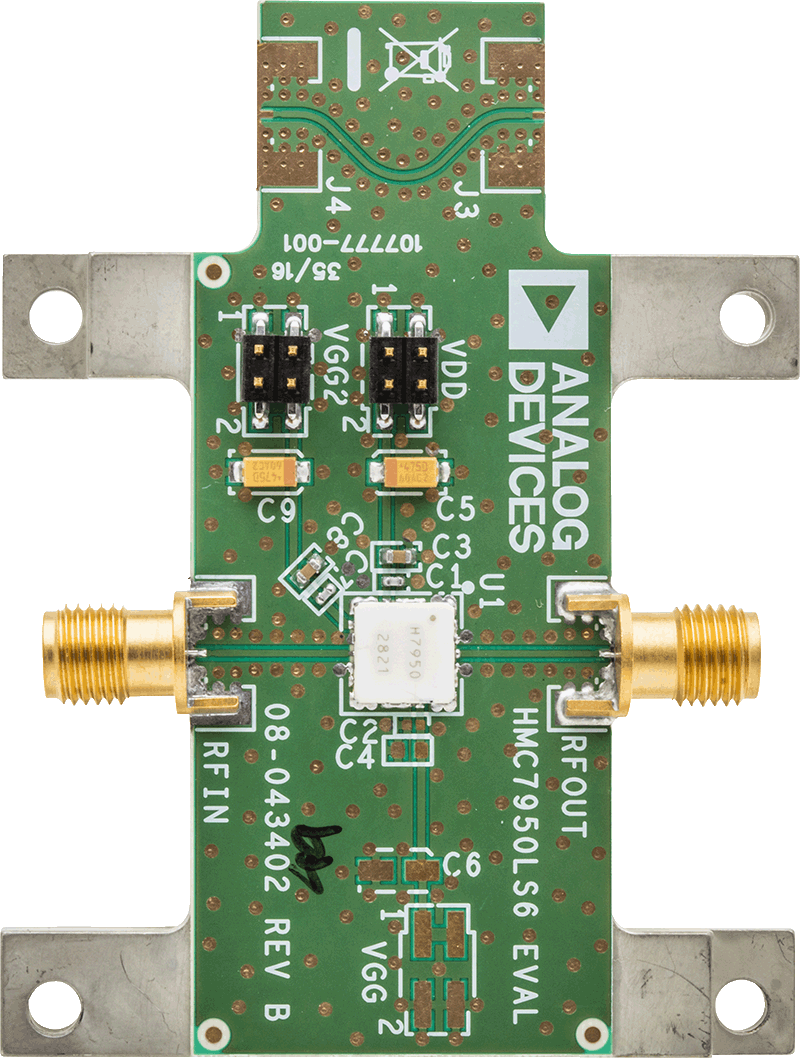

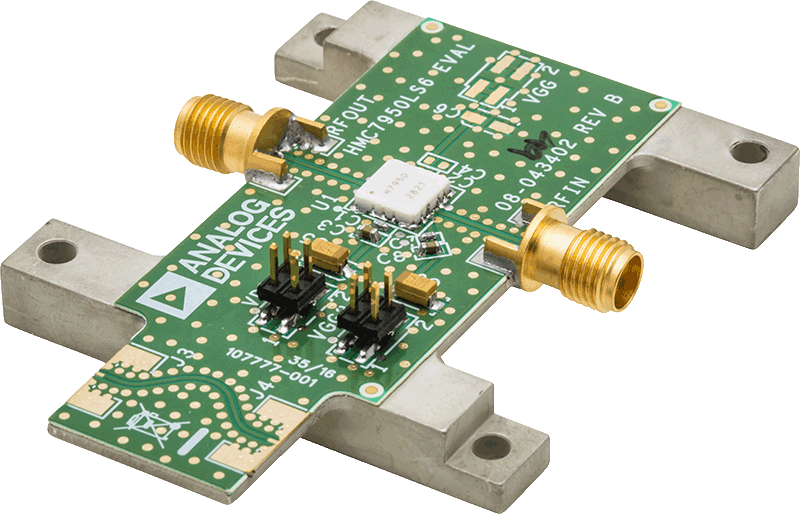

概述

针对1 dB压缩(P1dB)的输出功率：16 dBm（典型值）
饱和输出功率(PSAT)：19.5 dBm（典型值）
增益：15 dB（典型值）
噪声系数：2.0 dB（典型值）

输出三阶交调截点(IP3)：26 dBm（典型值）
电源电压：5 V (64 mA)
50 Ω匹配输入/输出

HMC7950是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)。HMC7950是一款宽带低噪声放大器，工作频率范围为2 GHz至28 GHz。该放大器通常提供15 dB增益、2.0 dB噪声系数、26 dBm输出IP3和16 dBm输出功率（1 dB增益压缩），功耗为64 mA（采用5 V电源时）。HMC7950仅采用单正电源供电时具有自偏置以实现64 mA的漏极电流IDD。HMC7950还具有增益控制选项VGG2。HMC7950放大器输入/输出内部匹配50 Ω，并经过隔直。它采用6 mm × 6 mm、16引脚LCC SMT陶瓷封装，易于处理和组装。

应用

测试仪器仪表
军事与航天

产品模型: 2

参考资料

数据手册 1

HMC7950: 2 GHz to 28 GHz, GaAs pHEMT MMIC Low Noise Amplifier Data Sheet (Rev.C) 01/15/2025

应用笔记 3

利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 05/13/2020

AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages 08/01/2019

AN-2591: When It Comes to Long-Term Reliability of RF Amplifier ICs, Focus First on Die Junction Temperature 08/05/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC7950LS6	16-Lead LCC (6mm x 6mm x 1.32mm w/EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
HMC7950LS6TR	16-Lead LCC (6mm x 6mm x 1.32mm w/EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0201 HMC7950 Datasheet Limit Change
		PCN24_0201_Form Material_Report Datasheet Specification Comparison
HMC7950LS6	量产
HMC7950LS6TR	量产
6月 15, 2018 - 18_0101 Die Revision for HMC7950LS6
		PCN18_0101_Form Material_Report
HMC7950LS6	量产
HMC7950LS6TR	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具
