HMC7229-DIE

集成功率检波器的33 GHz至40 GHz、GaAs、pHEMT、MMIC、1 W功率放大器

产品模型: 2

Viewing:

概述

32 dBm P_SAT with 22% PAE
P1dB P_OUT：31.5 dBm
高OIP3：39.5 dBm
高增益：24.5 dB
50 Ω匹配输入/输出

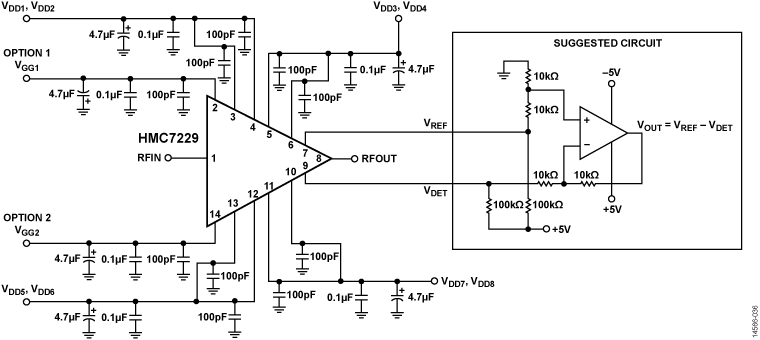

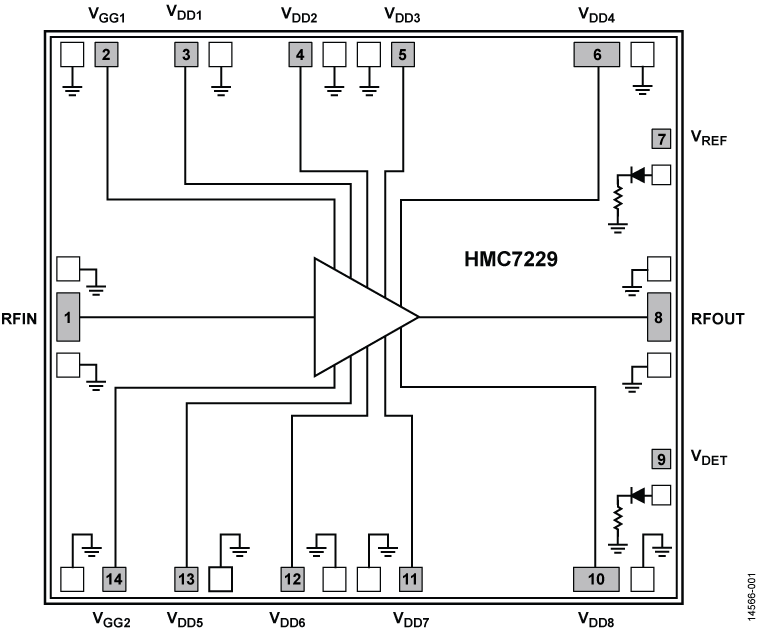

HMC7229CHIPS是一款集成温度补偿片内功率检波器的四级、砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)、1 W功率放大器，工作频率范围为33 GHz至40 GHz。HMC7229CHIPS在33 GHz至40 GHz的整个频段内提供23 dB至24.5 dB的典型增益范围、30 dBm至32 dBm的饱和输出功率(PSAT)范围和12%至22%（典型值）的功率附加效率(PAE)范围（6 V电源）。HMC7229CHIPS在33 GHz至40 GHz的整个频段内具有出色的OIP3范围（37 dBm至39.5 dBm），非常适合线性应用，比如要求32 dBm有效饱和输出功率的高容量点对点或点对多点无线电或甚小孔径终端(VSAT)/卫星通信(SATCOM)应用。射频(RF)输入/输出端口采用内部匹配并经过隔直，以便轻松集成到高级组件中。

应用

点对点无线电
点对多点无线电
VSAT和SATCOM

产品模型: 2

参考资料

数据手册 1

HMC7229: 33 GHz to 40 GHz, GaAs, pHEMT, MMIC, 1 W Power Amplifier with Power Detector Data Sheet (Rev.D) 07/28/2016

应用笔记 4

利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 05/13/2020

AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages 08/01/2019

AN-2591: When It Comes to Long-Term Reliability of RF Amplifier ICs, Focus First on Die Junction Temperature 08/05/2024

AN-2578: Using the VREF Pin of RF Amplifier Power Detectors to Monitor Die Temperature 02/12/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

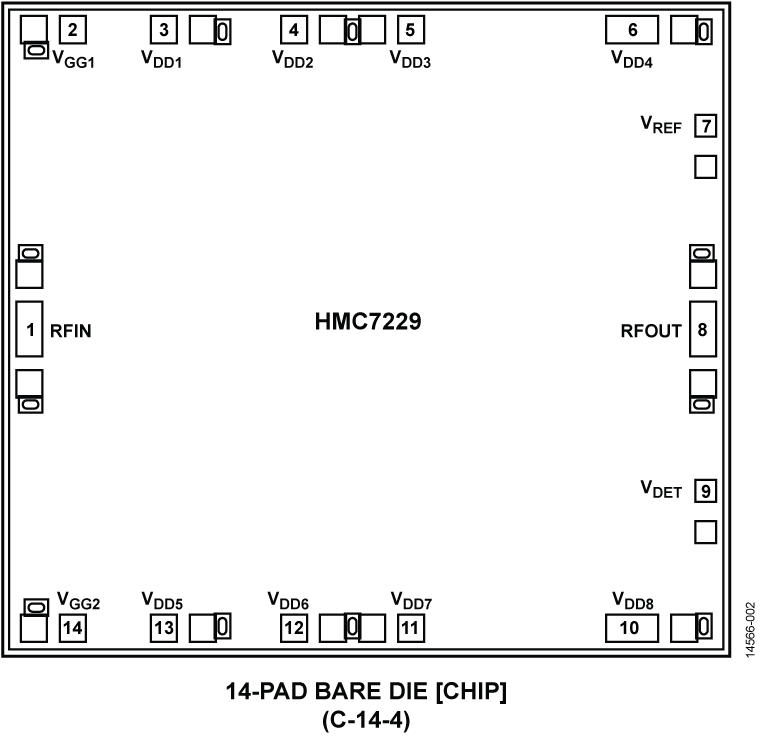

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC7229	CHIPS OR DIE	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
HMC7229-SX	CHIPS OR DIE	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 8, 2022 - 22_0053 Discontinuance of select material numbers per attached Material File.
		PDN22_0053_Form Material_Report
HMC7229
HMC7229-SX
