特性
  • 高转换增益： 12 dB
  • 边带抑制： -20 dBc c
  • 2LO至RF隔离： 12 dB
  • 输出IP3： +30 dBm
  • 符合RoHS标准
    5x5 mm 陶瓷SMT封装

更多细节
show more Icon

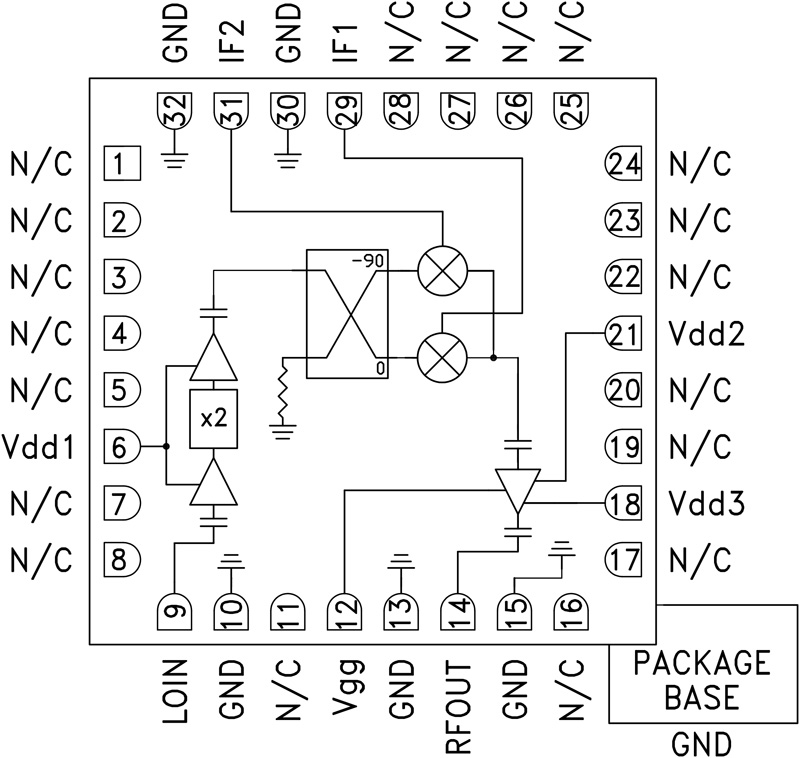

HMC710是一款紧凑型GaAs MMIC I/Q上变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供12 dB的小信号转换增益和-20 dBc的边带抑制性能。 HMC710采用驱动放大器工作，前接由有源x2乘法器驱动LO的I/Q混频器。 还提供IF1和IF2混频器输入，需通过外部90?混合选择所需的边带。

I/Q混频器拓扑结构则降低了干扰边带滤波要求。 HMC710为混合型单边带上变频器的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

  • 点对点和点对多点无线电
  • 军用雷达、EW和ELINT
  • 卫星通信
  • 传感器

Show More Arrow image
