HMC6380

量产

宽带 MMIC VCO，带有缓冲放大器 8.0 - 16.0 GHz

数据手册产品选型表

产品模型: 3

Viewing:

概述

宽调谐带宽
P_out:+6 dBm
低 SSB 相位噪声：在 100 kHz 时，为 -92 dBc/Hz
无需外部谐振器
单一正电源：在 75 mA 时，为 +5V
陶瓷无铅 SMT 封装：16 mm²

HMC6380LC4B 是一款宽带 MMIC 压控振荡器，集成了谐振器、负阻套件和变容二极管。由于振荡器整体结构，输出功率和相位噪声性能在整个温度范围内都很出色。’Vtune 端口可接入 0 至 + 23V 的模拟调谐电压。HMC6380LC4B VCO 采用 + 5V 单电源供电，仅消耗 75 mA 电流，采用符合 RoHS 标准的 SMT 封装。该宽带 VCO 独特地结合了超小尺寸、低相位噪声、低功耗和宽调谐范围的特性。

应用

工业设备／医疗器械

测量设备

Satcom

军用雷达，EW，&ECM

产品模型: 3

参考资料

数据手册 1

HMC6380: Wideband MMIC VCO with Buffer Amplifier 8.0 - 16.0 GHz Data Sheet 11/08/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC6380LC4B	24-Lead LCC (3.9mm x 3.9mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
HMC6380LC4BTR	24-Lead LCC (3.9mm x 3.9mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
HMC6380LC4BTR-R5	24-Lead LCC (3.9mm x 3.9mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

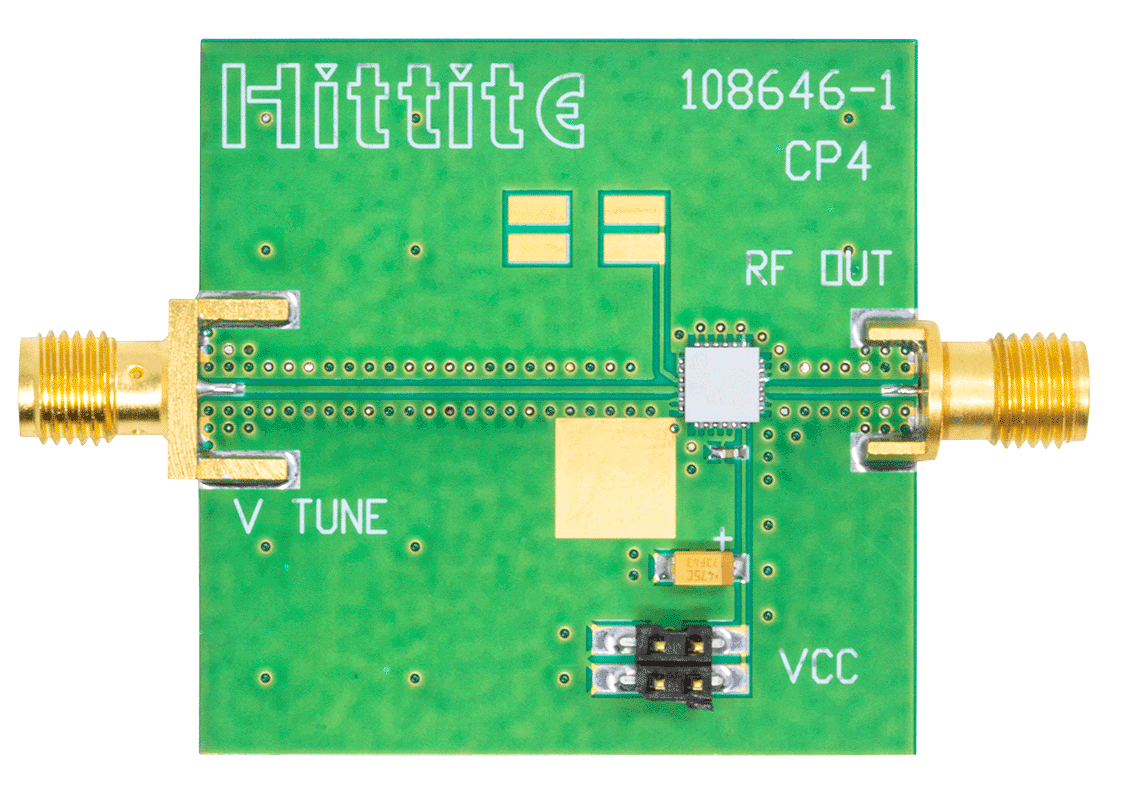

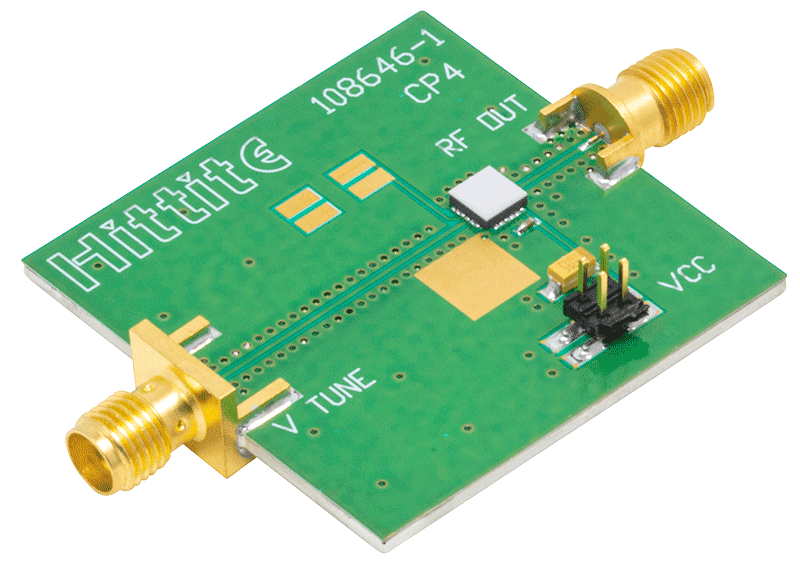

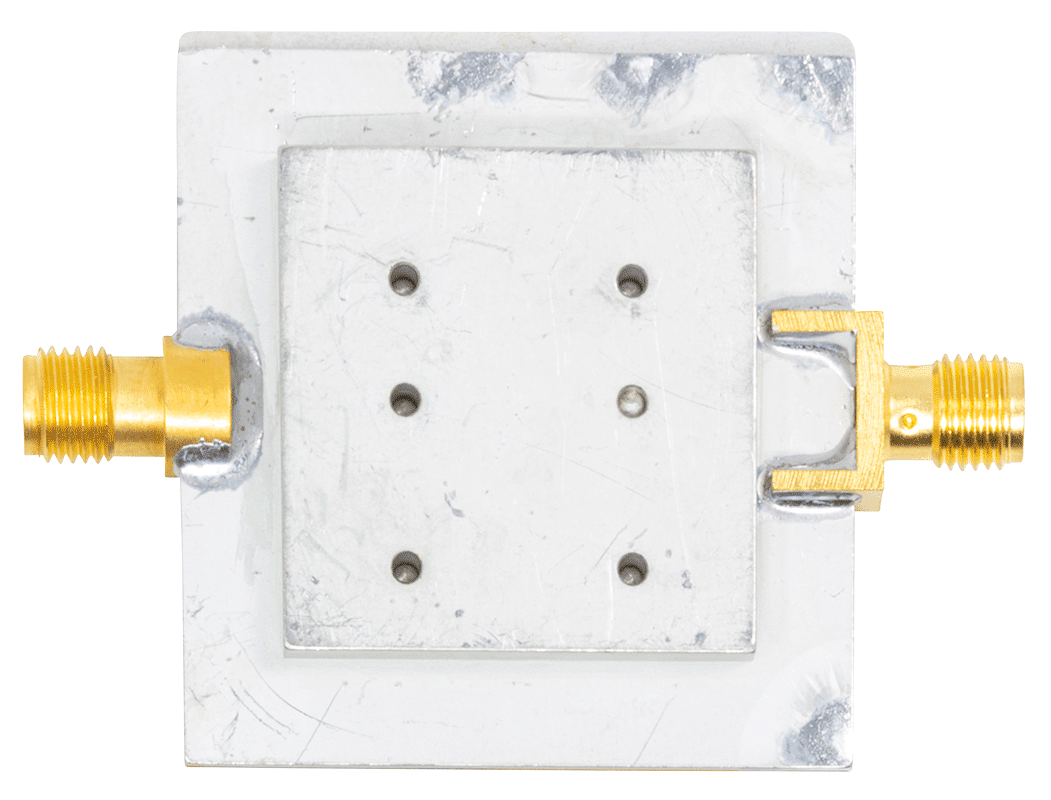

HMC6380 Evaluation Board

立即购买更多内容

产品详情

The circuit board used in the application should use RF circuit design techniques. signal lines should have 50 Ohm impedance while the package ground leads and exposed ground paddle should be connected directly to the ground plane similar to that shown. A sufficient number of via holes should be used to connect the top and bottom ground planes.

资料

HMC6380 Design Files
2020/12/8
