HMC631 Data Sheet4/22/2015
概览
优势和特点
- 连续相位控制：360°
- 连续增益控制：40 dB
- 输出噪底：-160 dBm/Hz
- 输入IP3：+35 dBm
- 16引脚3x3mm
SMT封装：9mm²
产品详情

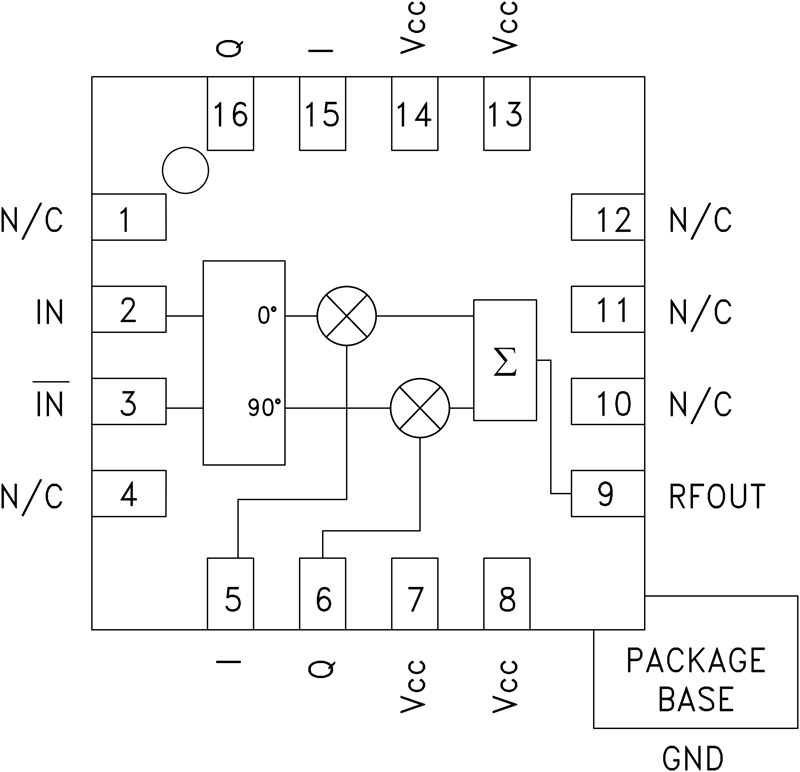

HMC631LP3和HMC631LP3E均为高动态范围矢量调制器RFIC，可用于RF预失真和前馈消除电路以及RF消除、波束成形和幅度/相位校正电路。 HMC631LP3(E)的I和Q端口可用来连续改变RF信号的相位和幅度，最多分别达到360°和40 dB，同时支持200 MHz的3 dB调制带宽。 输出IP3为+26 dBm，输出噪底为-160 dBm/Hz（最大增益设置），因此IP3/噪底比为186 dB。
应用
- 蜂窝/3G与WiMAX系统
- 无线基础设施HPA与MCPA纠错
- 预失真或前馈线性化
- 波束成形与调零电路
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
