HMC547ALP3E

量产

GaAs MMIC SPDT非反射式开关，DC - 20 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高隔离度：
    • >50 dB，最高为5 GHz
    • >40 dB，最高为15 GHz
  • 低插入损耗：1.8 dB（10 GHz时）
  • 2.5 dB（20 GHz时）
  • 快速开关
  • 非反射设计
  • QFN SMT封装，9 mm2

HMC547ALP3E是一款通用的宽带高隔离度非反射GaAs pHEMT SPDT开关，采用低成本无引脚QFN塑封表贴封装。该开关频率范围为DC至20 GHz，具有高隔离和低插入损耗。该开关在最高5 GHz频率下提供大于50 dB的隔离，在最高15 GHz频率下提供大于40 dB的隔离。该开关采用-5/0V的互补负控制电压逻辑线路工作，无需偏置电源。HMC547ALP3E采用无引脚QFN 3x3 mm表贴封装。

应用

  • 基站基础设施
  • 光纤和宽带电信
  • 微波无线电和VSAT
  • 军用无线电、雷达和ECM
  • 测试仪器仪表
HMC547ALP3E

GaAs MMIC SPDT非反射式开关，DC - 20 GHz

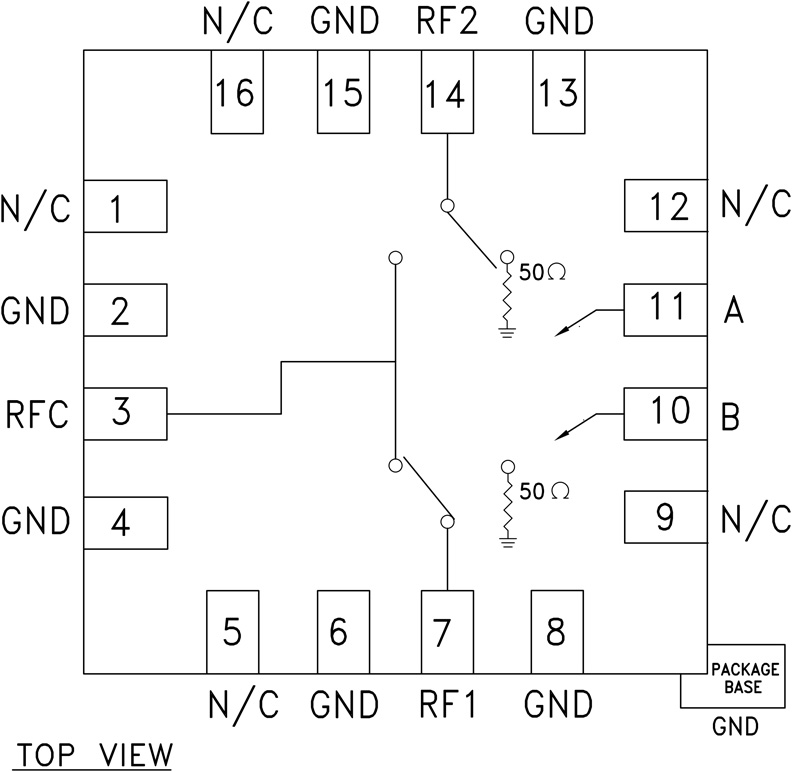

hmc547lp3_fbl
