HMC457 Data Sheet3/22/2019
概览
优势和特点
- 输出IP3: +46 dBm
- 增益: 27 dB (1900 MHz时)
PAE为48%(Pout为+32 dBm时) - +25 dBm的W-CDMA通道功率(ACPR为-50 dBc时)
- 集成功率控制(Vpd)
- QSOP16G SMT封装: 29.4 mm²
- 包含在HMC-DK002设计人员套件中

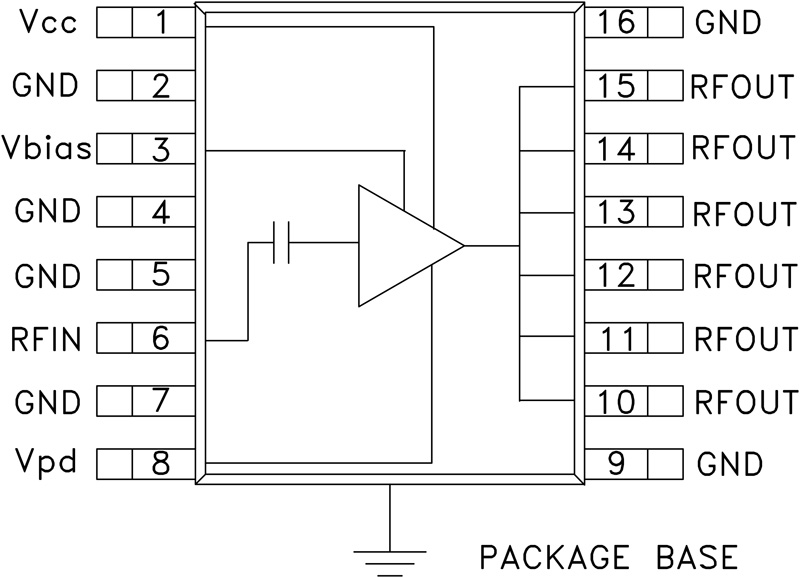

产品详情
HMC457QS16G(E)是一款高动态范围GaAs InGaP异质结双极性晶体管(HBT)、1瓦特MMIC功率放大器,在1.7至2.2 GHz的频率下工作。 该放大器采用微型16引脚QSOP塑料封装,其增益在1.7至2.0 GHz频率下通常为27 dB,在2.0至2.2 GHz频率下通常为25 dB。 它仅使用极小数量的外部元件,其输出IP3可以优化为+45 dBm。 可以利用功率控制(Vpd)实现完全掉电或RF输出功率/电流控制。 高输出IP3和PAE使得HMC457QS16G(E)成为适合蜂窝/3G基站和中继器应用的理想功率放大器。
应用
- CDMA和W-CDMA
- GSM、GPRS和Edge
- 基站和中继器
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时,ADI公司不再推荐新设计使用。
