概览
优势和特点
- 输出功率： +6 dBm
- 次谐波抑制： >25 dBc
- SSB相位噪声： -136 dBc/Hz
- 单电源： +5V (68 mA)
- 16 mm²无引脚SMT封装
产品详情
HMC444LP4(E)是一款有源微型x8倍频器，使用InGaP GaAs HBT技术，采用4x4 mm无引脚表面贴装封装。 功率输出为+6 dBm（典型值），电源电压为5V，在不同的输入功率、温度和电源电压下变化很小。
在输出信号电平方面，对无用基波和次谐波的抑制>25 dBc（典型值）。 100 kHz偏置时的低加性SSB相位噪声为-136 dBc/Hz，有助于用户保持良好的系统噪声性能。 HMC444LP4(E)非常适合在LO倍频链中使用，与传统方法相比，可以减少器件数量。
应用
- 光纤产品
- 点对点无线电
- 军用雷达
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

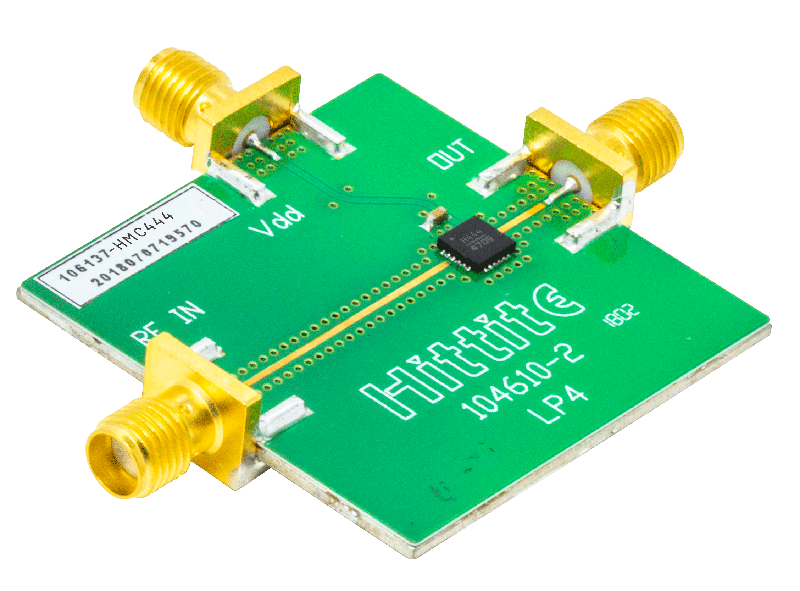

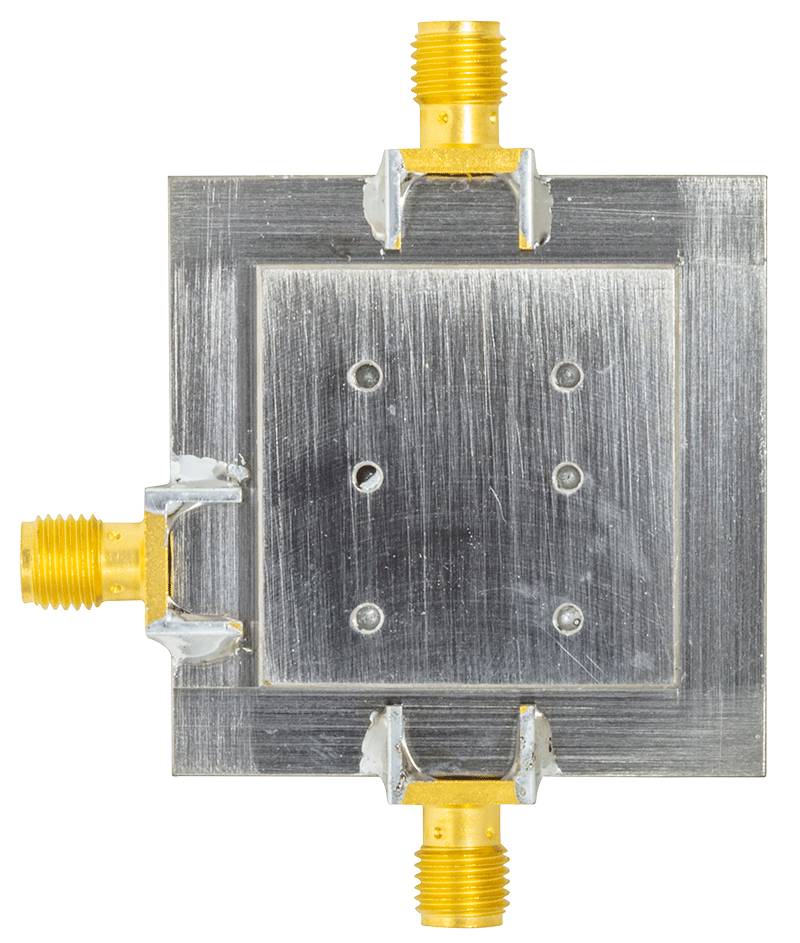

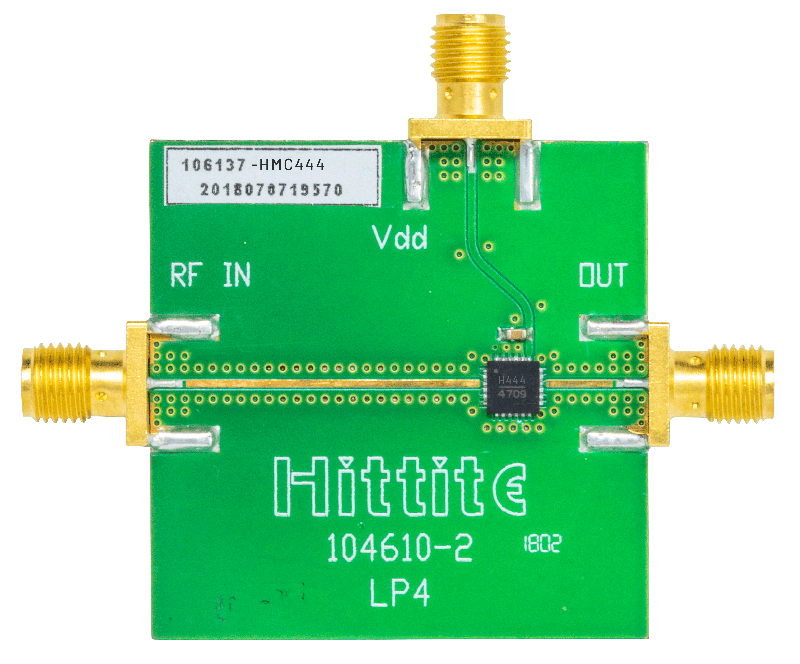

评估套件 (1)
