HMC441LH5

中等功率放大器，采用SMT封装，7.0 - 15.5 GHz

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 增益： 15 dB
  • 饱和功率：
    +21.5 dBm (25% PAE)
  • 单正电源： +5V
  • 50 Ω匹配输入/输出
  • 密封型SMT封装，25mm²
  • 按照MIL-PRF-38535筛选
    提供（等级B或等级S）
更多细节
show more Icon

HMC441LH5是一款宽带7至15.5 GHz GaAs PHEMT MMIC中等功率放大器，采用密封型SMT无引脚封装。 该放大器提供15 dB增益，饱和功率为21.5 dBm（25% PAE时），电源电压为+5V。 50 Ω匹配放大器无需任何外部元件，且RF I/O经过隔直，非常适合用作线性增益模块或驱动放大器。 HMC441LH5可以使用表贴制造技术，适用于高可靠性军事、工业和空间应用。

应用

  • 电信基础设施
  • 军用无线电、雷达和ECM
  • 空间系统
  • 测试仪器仪表

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC441LH5

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 04/13/2015
英文

HMC441LH5 Data Sheet

打开PDF文件

redirect
565 K
download

下载 PDF

应用笔记

4

PDF Vector

PDF

更新 11/11/2015
英文
Thermal Management for Surface Mount Components General Application Note redirect icon

189.99 K

download

下载 PDF

PDF Vector

HTML

更新 08/01/2019
英文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
中文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
日文
AN-1604: LFCSP パッケージおよびフランジ・パッケージに収容された RF アンプの温度管理計算 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

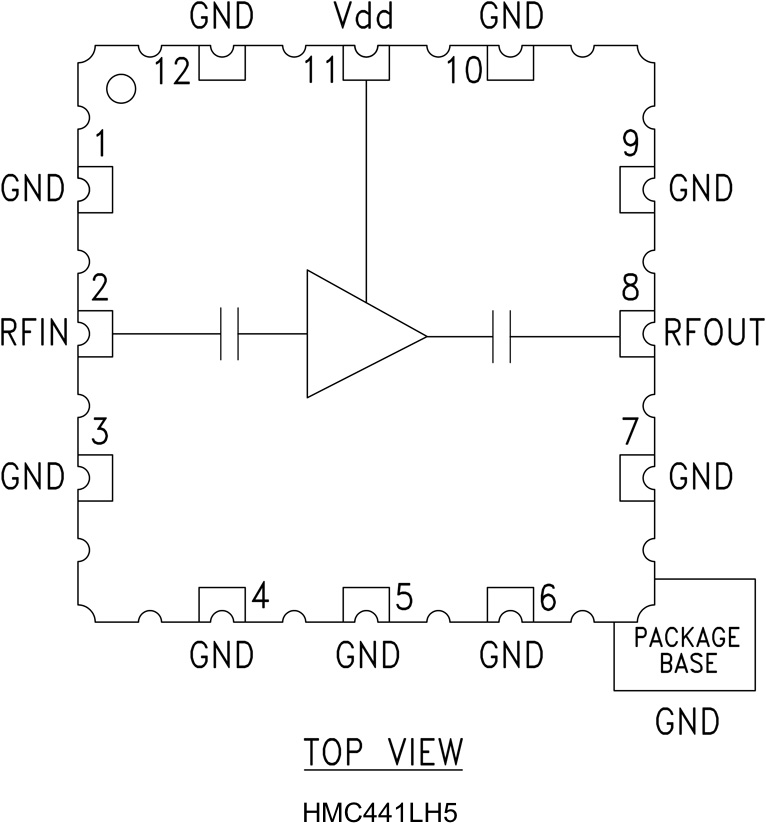

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
