特性
- PSAT：29.5 dBm
- 高输出 IP3：37 dBm
- 高增益：29 GHz 到 32 GHz 时为 24 dB（典型值）
- 直流电源：600 mA 时 5 V
- 50 Ω 匹配输入/输出
- 32 引脚 5 mm × 5 mm LFCSP 封装：25 mm2
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
HMC1132PM5E 是一款四级、砷化镓(GaAs)假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)功率放大器。该器件工作频率范围为 27 GHz 至 32 GHz，提供 24 dB 增益和 29.5 dBm 饱和输出功率，并采用 5 V 电源供电。
HMC1132PM5E 提供卓越的线性度和 37 dBm 的高输出三阶交调截点(IP3)，并针对高容量、点到点和点到多点无线电系统进行优化。放大器配置和高增益使 HMC1132PM5E 成为天线之前最后一级信号放大的理想选择。
HMC1132PM5E 放大器输入/输出(I/O)内部匹配 50 Ω。该器件采用符合 RoHS 标准的 5 mm × 5 mm LFCSP 预制空腔 LFCSP 封装，与高容量表贴技术(SMT)装配设备兼容。
应用
- 点对点无线电
- 点对多点无线电
- 甚小孔径终端 (VSAT) 和卫星通信 (SATCOM)
- 军事与太空
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC1132PM5E
文档
筛查
1 应用
-
全部
-
数据手册
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
应用笔记
5
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

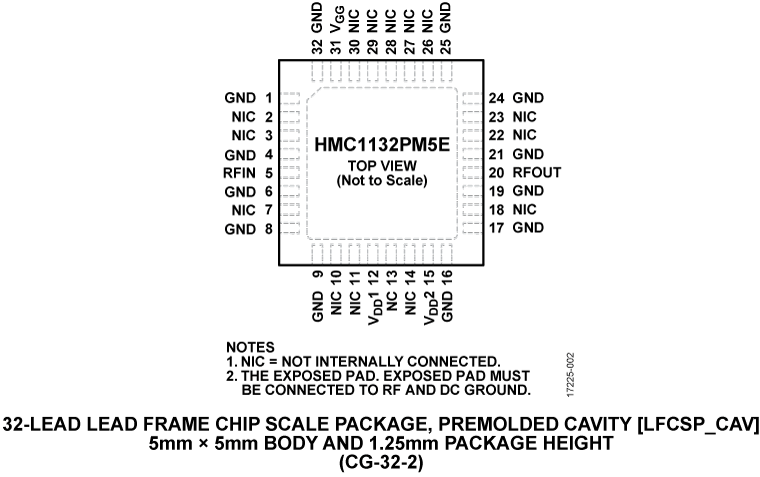

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC1132PM5E |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| HMC1132PM5ETR |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- HMC1132PM5E
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC1132PM5ETR
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 19, 2021
- 20_0308
Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages
HMC1132PM5E
量产
HMC1132PM5ETR
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 19, 2021
- 20_0308
Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages
HMC1132PM5E
量产
HMC1132PM5ETR
量产
软件和型号相关生态系统
评估套件 1
EVAL-HMC1132PM5E
HMC1132PM5E 评估板
产品详情
HMC1132PM5E 评估板是一款双层板，使用 Rogers 4350 并利用高频 RF 设计方面的较佳实践制成。RF 输入和 RF 输出轨迹具有 50 Ω 的特性阻抗。此电路板使用 SN96 焊料连接到散热器上，并提供低热阻路径。组件使用 SN63 焊料进行安装，可以对表面安装组件进行返工而不影响电路板与散热器的连接。
此评估板和填充的组件适合在 −40°C 至 +85°C 的环境温度范围内工作。在工作过程中，为了控制 HMC1132PM5E的温度，可以将此评估板连接到温控板上。有关适当的偏置序列，请参见数据手册中的“应用信息”部分。
评估板原理图见数据手册。ADI公司可按需提供完全填充并经过测试的评估板。
资料
工具及仿真模型 3
S-参数 1
S-参数
ADIsimRF
Sys-Parameter
