概览
优势和特点
- 高饱和输出功率(PSAT)： 25 dBm
- 高输出三阶交调截点(IP3)： 35 dBm
- 高增益： 22 dB（24 GHz至27 GHz）
- 针对1 dB压缩(P1dB)的高输出功率： 24 dBm
- 直流电源： 5 V (225 mA)

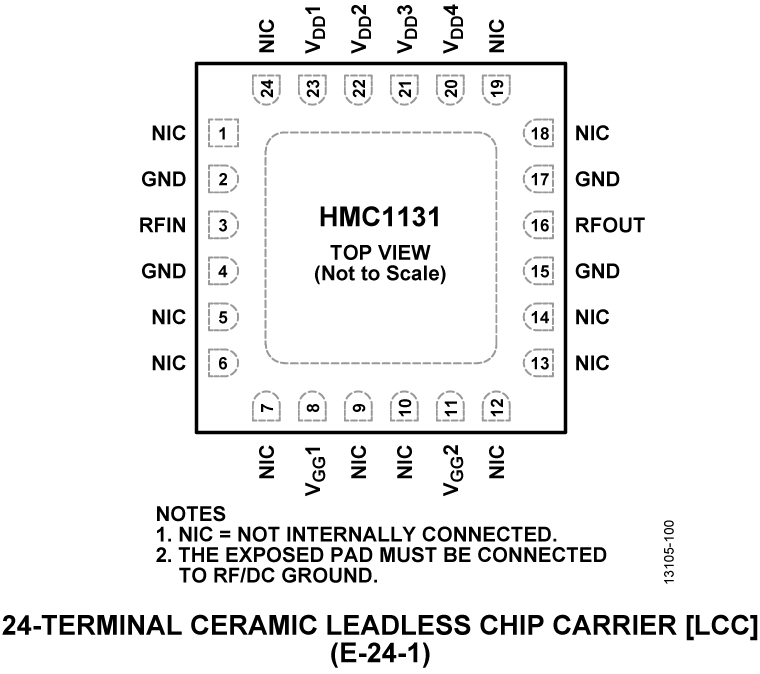

- 紧凑型24引脚、4 mm × 4 mm LCC封装
产品详情
HMC1131是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)驱动放大器，工作频率范围为24 GHz至35 GHz。 HMC1131在24 GHz至27 GHz范围下提供22 dB增益、35 dBm输出IP3和24 dBm输出功率（1 dB增益压缩），功耗为225 mA（采用5 V电源）。 HMC1131可提供25 dBm的饱和输出功率，采用紧凑型4 mm × 4 mm无引脚陶瓷芯片载体封装（24-引脚LCC）。 HMC1131是一款适合各种应用（范围为24 GHz至35 GHz）的驱动放大器，包括点到点无线电。
应用
- 点对点无线电
- 点对多点无线电
- VSAT和SATCOM
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求5/13/2020
-
AN-1604：采用LFCSP和法兰封装的RF放大器的热管理计算（修订版0）8/9/2019PDF247 K
-
Thermal Management for Surface Mount Components General Application Note11/11/2015PDF189 K
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
S参数
ZIP
HMC1131LC4 S-Parameters
6.63 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC1131LC4 | 材料声明 | 质量和可靠性 | 24-Lead LCC (4 x 4mm) | |
| HMC1131LC4TR | 材料声明 | 质量和可靠性 | 24-Lead LCC | |
| Wafer Fabrication Data |
