特性
- 衰减范围：0.25 dB LSB步进至31.75 dB
- 低插入损耗：
- 1.1 dB（1.0 GHz时）
- 1.3 dB（2.0 GHz时）
- 典型步进误差：小于±0.1 dB
- 出色的衰减精度：小于±0.2 dB
- 低相移误差：6°相移(1.0 GHz)
- 安全状态转换
- 高线性度
- 1 dB压缩(P1dB)：31 dBm（典型值）
- 输出三阶交调截点(IP3)：54 dBm（典型值）
- RF建立时间（0.05 dB最终RF输出）：250 ns
- 单电源供电：3.3 V至5.0 V
- ESD额定值：2级（(2 kV人体模型(HBM)）

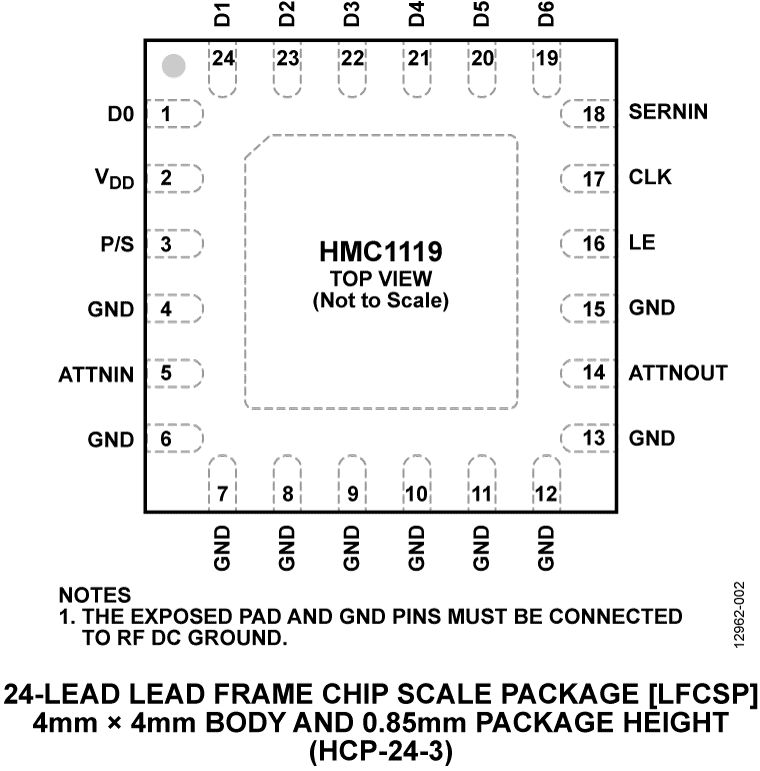

- 24引脚、4mm× 4mm LFCSP封装：16mm2
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

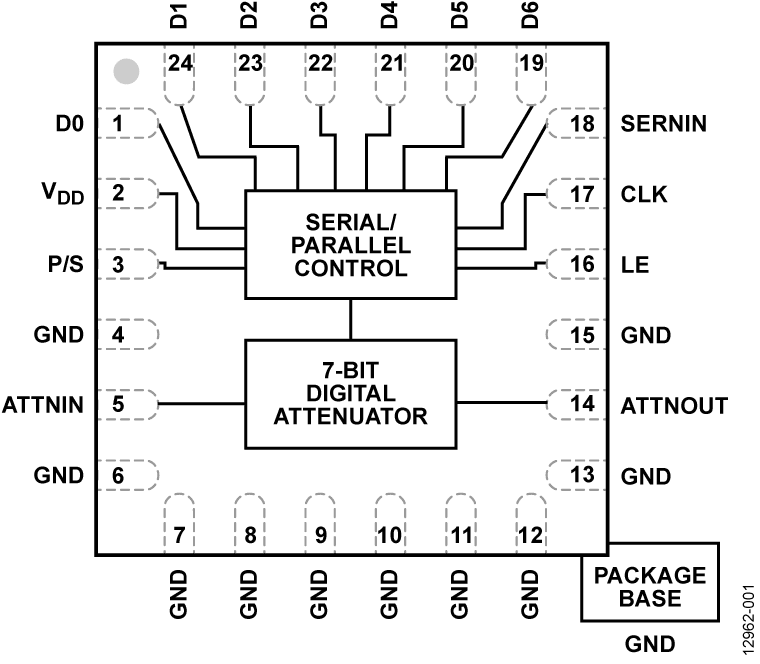

HMC1119是一款宽带、高精度、7位数字衰减器，工作频率范围为0.1 GHz至6.0 GHz，以0.25 dB步长提供31.5 dB的衰减控制范围。
HMC1119采用硅工艺实现，提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性，并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向；因此，RF输入与输出可以互换。
HMC1119集成了片内稳压器，具有3.3 V至5.0 V宽电源工作范围，而电气特性性能不会发生变化。HMC1119集成一个驱动器，支持对衰减器进行串行（3线式）和并行控制。
该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。
同时提供完全填充的评估板。
应用
- 蜂窝通信基础设施
- 微波无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- IF和RF设计
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC1119
文档
筛查
1 应用
-
全部
-
产品亮点
-
数据手册
-
技术文章
-
全部
-
英文
数据手册
1
产品亮点
1
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
软件和型号相关生态系统
评估套件 2
-web.gif?rev=cb5c3a591814418faf6beb4d167850c2&sc_lang=zh)

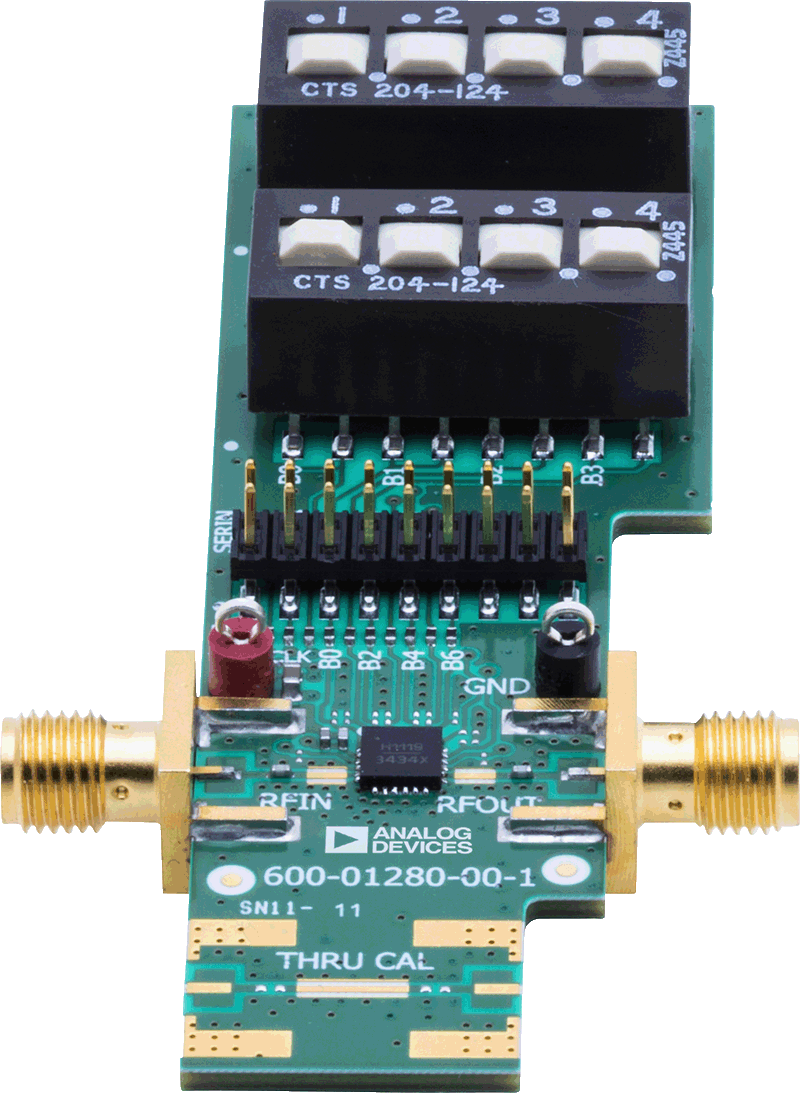

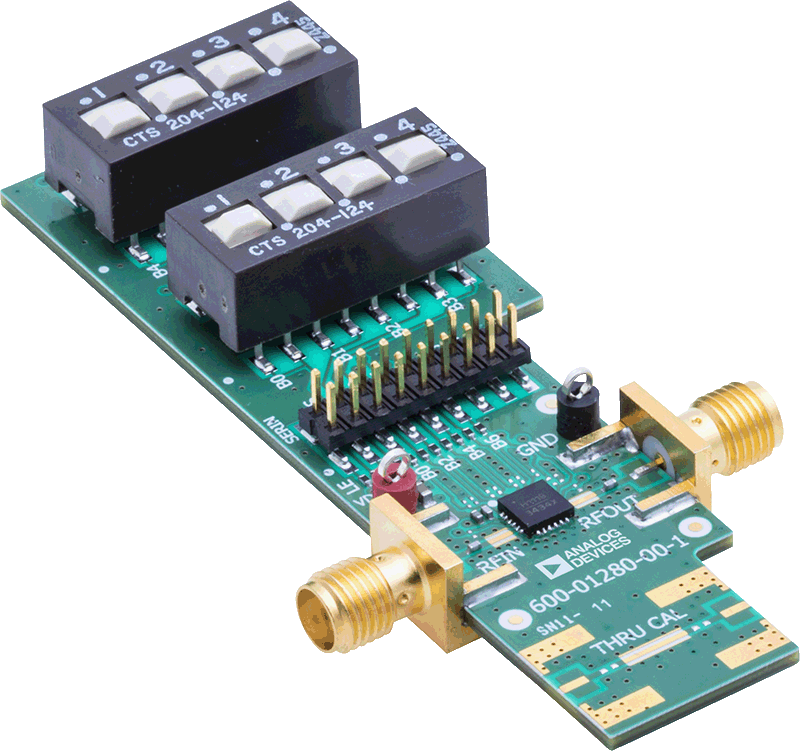

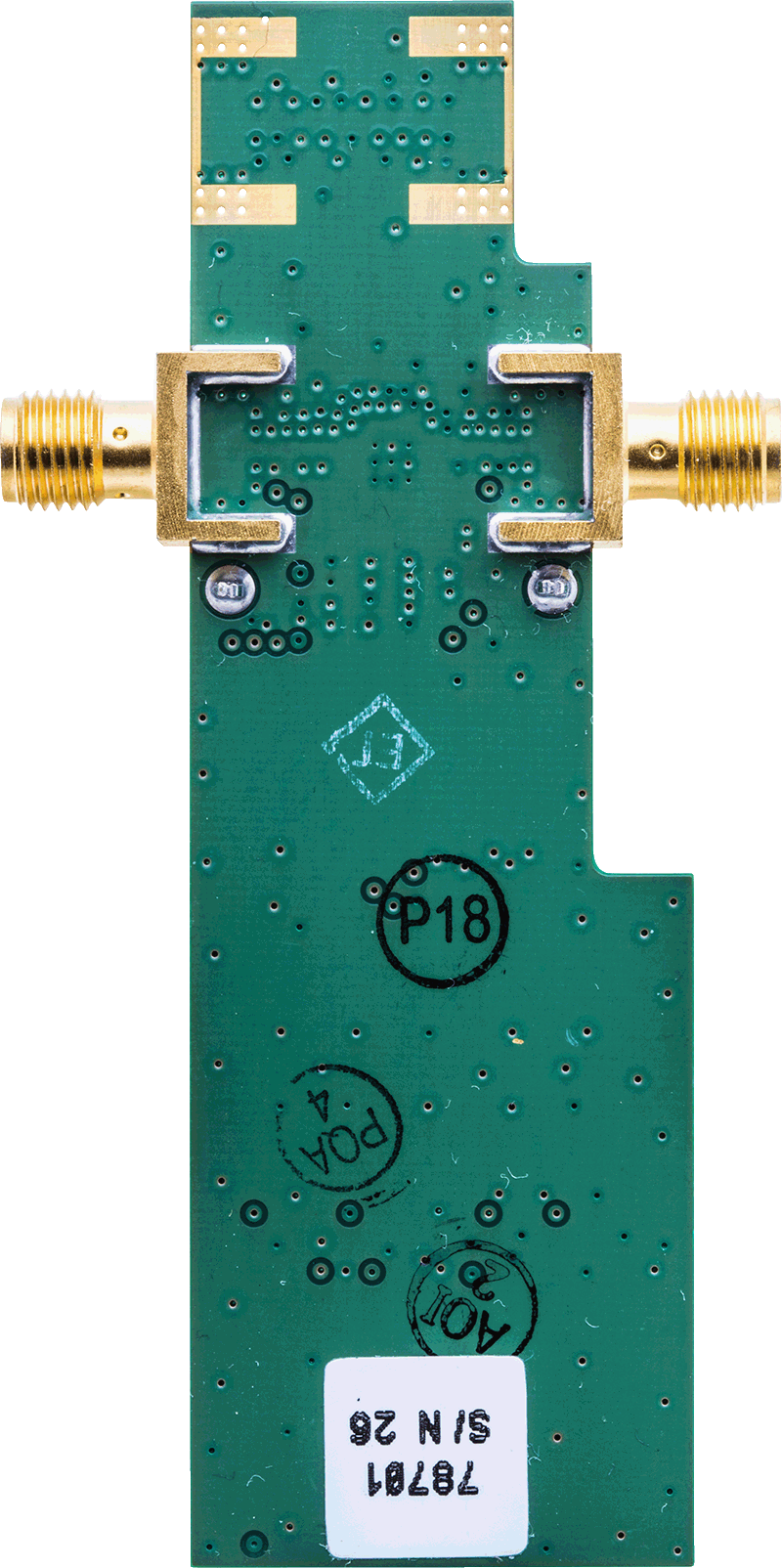

EVAL-HMC1119
HMC1119 评估板
-web.gif?rev=fa448686b1624550971f0d8f575323da&sc_lang=zh)
产品详情
本页提供评估HMC1119的评估板订购信息。
资料
AD-FMCOMMS11-EBZ
直接RF至基带发射无线电
特性和优点
- TX
- 16位12GSPS RFDAC
- JESD204B接口
- 8个通道，最高可达12.5Gbps
- 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
- 最大速率下的64位NCO
- 模拟工作模式：
- 正常模式：6GSPS DAC速率
- 频率合成最高可达2.5GHz（第一奈奎斯特）
- 混频模式：6GSPS DAC速率
- 第2和第3奈奎斯特区中的频率合成
- 2X正常模式：12GSPS DAC速率
- 频率合成最高可达6GHz（第一奈奎斯特）
- 出色的动态性能
- 正常模式：6GSPS DAC速率
- RX
- 3.2GHz全功率带宽（2.5GSPS时）
- 噪声密度 = -149.5dBFs/Hz，ENOB = 9.5位
- SFDR = 77 dBc（1GHz Ain，2.5Gsps）
- SFDR = 77dBc（1.8GHz Ain，2.5Gsps）
- +/-0.3 LSB DNL，+/-1.0 LSB INL
- 双电源：1.3V和2.5V
- 8或6通道JESD204B输出
- 用于快速检测输出的可编程削波阈值
- 每通道集成两个宽带数字下变频器(DDC)
- 10位复数NCO
- 2个级联半带滤波器（十进制/8、十进制/16）
- 用于同步处理对齐的时间戳
- SYSREF设置/保持检测器
- 可编程中断(IRQ)事件监控器
- 3.2GHz全功率带宽（2.5GSPS时）
产品详情
AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。
分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
