DS3992

双通道、推挽式CCFL控制器

更多 showmore-icon

与单通道解决方案相比,可提供优异的灯电流均衡

产品详情
特性
  • 双通道CCFL控制器可为PC监视器和LCD-TV的LCD面板提供背光
  • 最少的BOM提供低成本逆变器解决方案
  • 逐通道灯故障监视,监视灯的开路、过流、启辉失败及过压故障
  • 精密的(±10%)板载振荡器提供灯频率(40kHz至80kHz)
  • 精密的(±10%)板载振荡器提供DPWM突发调光频率(90Hz至220Hz或180Hz至440Hz)
  • 器件电源欠压锁定
  • 逆变器电源欠压锁定
  • 突发调光软启动大大降低变压器音频噪声
  • 启辉频率提升
  • 调光范围:< 10%至100%
  • 单电源工作:4.5V至5.5V
  • 工作温度范围:-40°C至+85°C
  • 16引脚SO封装(150mil)
更多细节
show more Icon

DS3992是一款低成本、双通道冷阴极荧光灯(CCFL)控制器,适合液晶显示器(LCD)的背光应用。DS3992的每个通道可驱动多个CCFL,非常适用于4灯和6灯LCD PC监视器和TV应用。

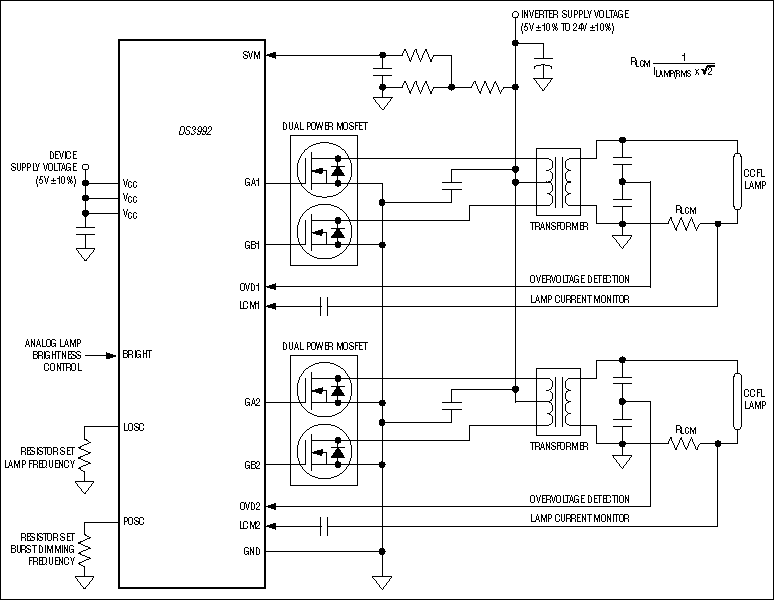

DS3992采用推挽驱动架构,将直流电压(5V至24V)转换为给CCFL供电所需的高压(300VRMS至1400VRMS)交流波形。推挽驱动架构所需的外部元件数量最少,可降低元件数量和装配成本,简化印刷电路板(PCB)设计。推挽驱动架构还提供较高效的直流至交流转换,并且可以产生近似正弦的波形。

应用

  • LCD PC监视器
  • LCD TV
