概览

优势和特点

  • 32路独立TDM端口,带串行数据、时钟和同步(数据 = 64Kbps至2.048Mbps)
  • 一路100/1000Mbps (MII/GMII)以太网MAC
  • 总共256路PW,每个TDM端口各32路PW,可任意组合TDMoP和/或HDLC PW
  • PSN协议:L2TPv3或UDP over IP (IPv4或IPv6)、城域以太网(MEF-8)或MPLS (MFA-8)
  • 0、1或2 VLAN标签(IEEE 802.1Q)
  • 同步或异步TDM端口定时
    • 每个TDM端口带有一个时钟恢复引擎,其中一路可分配为全局基准
    • 支持时钟恢复技术
      • 自适应时钟恢复
      • 差分时钟恢复
      • 绝对和相对时间戳
    • 独立接收和发送接口
    • 两路时钟输入用于直接发送定时
  • 对于结构化T1/E1,每个TDM端口包括
    • DS0 TSA模块,可将任意一个时隙组合至任意PW
    • 32 HDLC/CES引擎(共256路)
    • 带或不带CAS信令
  • 对于非结构化T1/E1,每个TDM端口包括
    • 一路HDLC/SAT引擎(总共32路)
    • 从64Kbps至2.048Mbps的任意速率
  • 32位或16位CPU处理器总线
  • 基于CPU的OAM和信令
    • UDP专用的“特殊”以太网类型
    • 带内VCCV ARP
    • MEF OAM
    • 广播DA
    • NDP/IPv6
  • DDR SDRAM接口
  • 低功耗1.8V内核、3.3V I/O、2.5V SDRAM

产品详情

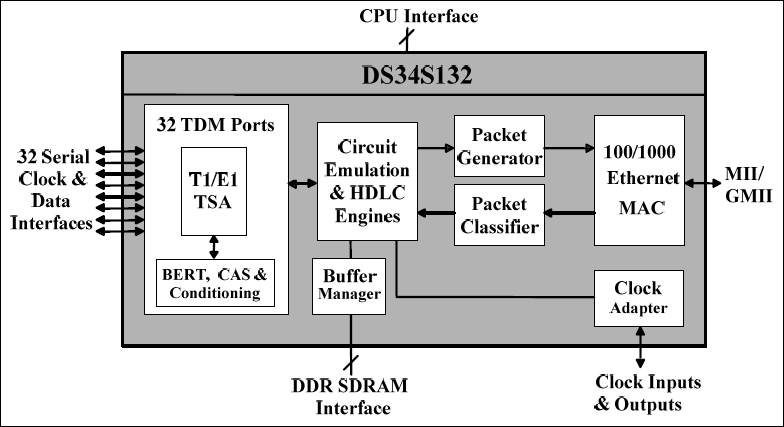

IETF PWE3 SAToP/CESoPSN/HDLC兼容的DS34S132为L2TPv3/IP、UDP/IP、MPLS (MFA-8)以及城域以太网(MEF-8)网络提供将TDM数据流转换为TDM-over-Packet (TDMoP)数据流所需的全部交互功能,同时满足公共网络(ITU G.823、G.824以及G.8261)所需的抖动和漂移时序性能要求。可将最多32路TDM端口转换为多达256路独立可配置伪线(PW),以通过100/1000Mbps以太网端口传输。每个TDM端口的位速率在64Kbps至2.048Mbps之间可调,支持T1/E1或更低速率的TDM。同时还支持基于TDM串行HDLC数据的PW交互。内置的时隙分配(TSA)电路可以将来自单个TDM端口的任意一组时隙(TS)组合成单个PW。高集成度为高密度应用提供了极佳的方案,降低了成本、节省了电路板空间并缩短了市场化周期。

应用

  • 通过PSN传输HDLC封包数据
  • 通过PSN仿真TDM电路(通过PSN提供TDM租用线路服务、TDM Over BPON/GPON/EPON、TDM Over Cable、TDM Over Wireless、蜂窝回程、通过标准的PSN提供多种服务)

产品分类

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
