DS2788: 独立式电量计IC,提供LED显示驱动器 Data Sheet (Rev. 2)10/26/2009PDF1M
概览
优势和特点
- 5个30mA开漏输出用于驱动LED电量显示器
- 去抖动电量计显示使能控制
- 内置电压检测增益设置电阻,省去了外部分压器
- FET驱动引脚只在电压测量期间开启分压器,节省功耗
- 高精度电压、温度、电流测量系统
- 高精度、具有高温度稳定性的内部时基
- 根据库伦计数、放电速率、温度和电池特性估计绝对和相对电量
- 精确的低电池电压报警检测
- 自动将库伦计数值和使用寿命估计备份到非易失(NV) EEPROM
- 具有增益和温度系数校准,允许采用低成本检测电阻
- 24字节电池/应用参数EEPROM
- 16字节用户EEPROM
- 唯一ID和多点1-Wire®接口
- 14引脚TSSOP封装
产品详情

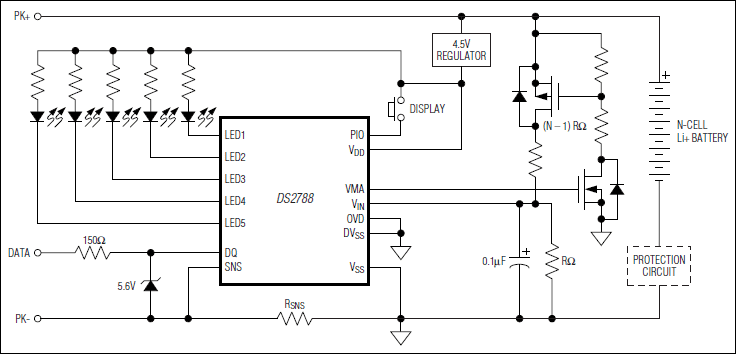

DS2788用于测量可充电锂离子(Li+)电池和Li+聚合物电池的电压、温度及电流,估算电池的可用电量。计算电量所需的电池包参数和应用参数存储在片上EEPROM。根据电量寄存器的内容,向主机报告在当前温度、放电速率、存储电荷以及应用参数下,剩余电量的保守估计。剩余电量计算以毫安时和满容量的百分比表示。
LED显示驱动器和去抖动输入简化了电池容量的信息显示。LED引脚可以直接吸入电流,仅需一个电阻设置LED电流,从而节省了空间和成本。
应用
- 数码相机
- 电动自行车
- 电动车辆
- 电动工具
- 不间断电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
