概览
优势和特点
- 精确的电压、温度和电流测量
- 适用于1节或2节电池
- 精确、具有较高温度稳定性的内部时基
- 根据库仑计数、放电速率、温度和电池特性估计绝对和相对电量
- 精确的低电池电压报警
- 自动将库仑计数和寿命估算值备份到非易失(NV) EEPROM
- 具有增益和温度系数校准，允许采用低成本检测电阻
- 24字节电池/应用参数EEPROM
- 16字节用户EEPROM
- 唯一ID和多节点1-Wire®接口
- 微型8引脚TSSOP和10引脚TDFN封装，可轻松嵌入薄型封装电池组中

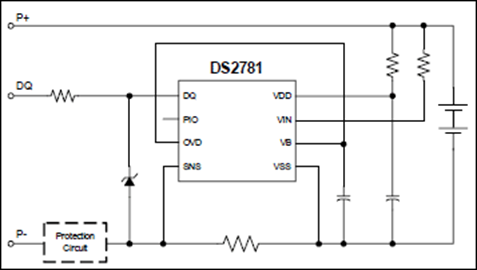

产品详情
DS2781依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17215电量计。
DS2781测量可充电Li+和Li+聚合物电池的电压、温度和电流，并估算其可用电量。计算电量所需的电池包参数和应用参数存储在片上EEPROM中。根据电量寄存器的内容，向主系统报告在当前温度、放电速率、存储电荷以及应用参数下，剩余电量的保守估计。剩余电量计算以毫安时和满容量的百分比表示。
应用
- 商用双向寻呼系统
- 数字摄像机
- 工业PDA与手持式PC数据终端
- 便携式GPS导航系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
DS2781 Reliability Data1/12/2023
-
DS278x系列电量计中的RSGAIN校准1/25/2008
-
DS278x电量计电流失调寄存器(COB)的校准7/21/2008
-
Storing Battery Fuel Gauge Parameters in the DS27813/13/2006
工具及仿真模型
Software Development
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DS2781E+ | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS2781E+T&R | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS2781G+ | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads | |
| DS2781G+T&R | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads | |
| DS2781G-A2+T&R | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads | |
| Wafer Fabrication Data | DS2781 Reliability Data |
