DS2756

高精度电池电量计，具有可编程挂起模式

更多 showmore-icon

集成精密的低功耗温度、电压、电流和电流累计测量，以及非易失(NV)数据存储功能，提供精确估算电池剩余电量所需的关键硬件电路

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可编程的挂起模式
  • 精确累计电流
    • ±64mV输入范围内提供2% ±4µV的精度
    • ±3.2A范围内提供2% ±3.2A 200µA的精度(20mΩ检测电阻)
  • 电流测量
    • 9位瞬态测量
    • 12位均值测量，每88ms更新一次
    • 15位均值测量，每2.8s更新一次
  • 电压测量
    • 9位瞬态测量
    • 10位均值测量，每4ms更新一次
  • 温度测量
    • 10位, 0.125°C分辨率
  • 瞬态模式允许测量瞬时功率
  • 当累积电流或温度超过编程设定门限时，主机发送报警信号
  • 96字节可锁定EEPROM
  • 8字节通用SRAM
  • Dallas 1-Wire接口，带有唯一的64位地址，工作在标准或高速模式
  • 3mm、8引脚TSSOP封装，可安装在薄的棱柱型Li+和Li+/聚合物电池的侧面
更多细节
show more Icon

DS2756依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17201电量计。

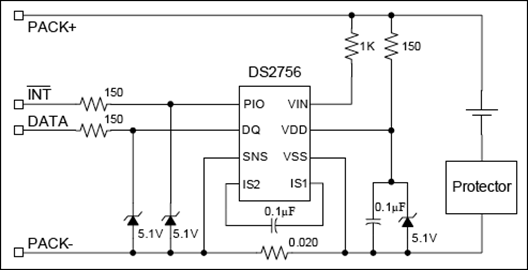

DS2756高精度电池电量计是一款数据采集和信息存储器件，专为成本敏感且空间有限的单节Li+/聚合物电池量身定做。DS2756提供了精确估计剩余容量所需的关键硬件资源，包括用于测量温度、电压、电流和累计电流的低功耗精密电路，以及非易失(NV)数据存储器，这些电路全部整合于一片微小的3.0mm x 4.4mm 8引脚TSSOP封装。

通过1-Wire®接口，主系统可以读/写访问DS2756的状态和控制寄存器、测量寄存器和通用数据存储器。每个器件都具有唯一的、工厂预置的64位网络地址，使主系统能够单独寻址每个器件，支持多电池操作。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS2756

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/22/2009
英文

DS2756: High-Accuracy Battery Fuel Gauge with Programmable Suspend Mode Data Sheet (Rev.3)

打开PDF文件

redirect
361.00K
download

下载 PDF

PDF Vector

PDF

更新 10/30/2006
日文

DS2756: プログラム可能なサスペンドモード付き、高精度バッテリ残量ゲージ Data Sheet (Rev.2)

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
DS2756 Reliability Data redirect icon

20.38K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
DS2756E+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS2756E+T&R Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

DS2756EVKIT

DS2756评估板

zoom

DS2756EVKIT

DS2756评估板

download icon

下载

 print icon

打印
DS2756EVKIT
DS2756评估板

特性和优点

  • 演示高精度电池电量计DS2756的性能，包括：
    • 可编程挂起模式
    • 温度测量
    • 电压测量
    • 电流测量
    • 电流和电压瞬态模式
    • 电流累计
    • 温度和电流累计报警
    • 信息存储
    • 认证
  • 与运行Windows XP®或更早版本的PC通过USB端口连接
立即购买 更多内容

产品详情

DS2756K评估板(EV kit)可方便地对高精度电池电量计DS2756进行性能评估、软件开发和原型设计。评估板通过DS9123O USB适配器以及RJ-11电缆与PC相连。

DS2756K评估软件允许用户完全控制DS2756的所有功能。通过不同的控制页，用户可以访问所有的EEPROM和RAM存储器以及控制寄存器，并能够对所有的监控参数进行实时更新。软件还具有数据记录功能，用于监视电池状况和电量计量算法，以改进基于特定电池特性的电池剩余电量计算。

评估板电路能够演示DS2756的精确参数测量能力，并保护DS2756不被ESD损坏。演示板将不断更新。更多关于演示电路板的信息，请访问我们主页china.maximintegrated.com。

评估套件1

DS2756EVKIT

DS2756评估板
