DS26524

四路T1/E1/J1收发器

低功耗、低成本SCT，引脚及软件兼容于八通道DS26528，可方便地移植到多端口设备，提供无铅封装

Viewing:

产品详情

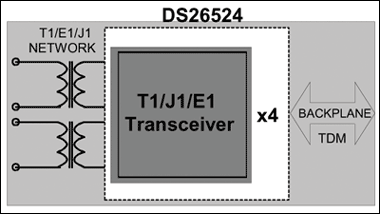

四通道完整的T1、E1或J1远程/短程收发器(LIU加成帧器)
各个收发器可以独立选择T1、E1或J1
可由内部软件选择发送端和接收端的匹配网络，用于100Ω T1双绞线、110Ω J1双绞线、120Ω E1双绞线、以及75Ω同轴线电缆
可以为发送或接收通道选择无需晶振的抖动衰减器。该抖动衰减器符合ETS CTR 12/13、ITU-T G.736、G.742、G.823和AT&T Pub 62411规范
外部主时钟可以为T1/J1或E1操作提供2.048MHz或1.544MHz的倍频。该时钟由内部自适应选择，以适合主机模式的T1或E1配置。
接收信号电平指示，指示范围为：T1模式下-2.5dB至-36dB；E1模式下-2.5dB至-44dB，以大约2.5dB为增量。
发送开路与短路检测
LIU LOS符合G.775、ETS 300 233和T1.231标准
发送同步器
通过系统接口或微处理器端口实现灵活的信号提取与插入
报警检测与插入
D4、SLC-96与ESF的T1成帧格式
支持J1
E1 G.704与CRC-4帧复用
T1到E1转换
