DS1836

3.3V/5V微管理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

1月 1, 1900 ellipse 中文

DS1836: 3.3V/5V微管理器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 167.00K
Documentation 查看所有文档
产品模型 2
特性
  • 5V或3.3V上电复位
  • 真正的3V工作电源开关
  • 在3.8V (3.3V型号为2.6V)时，切换为电池工作
  • 尤其适合于设计双电源供电系统
  • 电源瞬变期间，复位输出有效
  • 在VCC返回容差范围后,复位输出继续保持350ms有效
  • 减少分立元件
  • 精密的温度补偿电压基准和电压检测
  • 8引脚DIP封装或节省空间的8引脚SO表贴封装
  • 低电流工作的CMOS复位输出
  • -40°C至+85°C工作温度范围
  • 尤其适合于PIC微处理器应用
    • 更多细节
    show more Icon

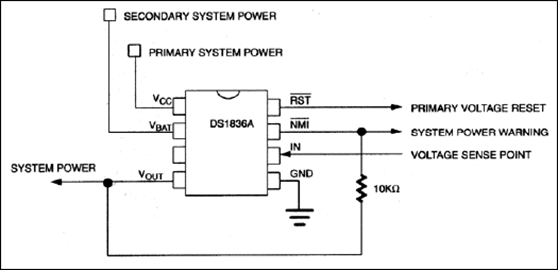

    DS1836微管理器完成三个重要的系统功能。首先，一个精确的温度补偿基准和比较器电路监视VCC电压的状态，当检测到电源超出容差时，器件将产生内部的电源失效信号，强制复位输出处于有效状态。如果VCC电压继续下降，降到低于3.8V (3.3V型号为2.6V)时切换为电池供电。当VCC电压超过3.9V (3.3V型号为2.8V)时，VOUT再次由VCC供电。当VCC返回到容差以内时，复位信号继续保持有效状态350ms。

    最后，DS1836还支持检测输入，无论检测输入电压何时低于1.25V，将发出非屏蔽中断。
