DS1834D

双路、经济型复位芯片,带有手动复位按钮

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 监控3.3V和5V电源
  • 3.3V和5V上电和电源瞬变复位
  • 提供用于手动复位控制的按钮开关
  • 低电平有效推挽输出(DS1834)
  • 低电平有效开漏输出(DS1834A)
  • 高电平有效推挽输出(DS1834D)
  • 从两个电源中的较高者获取内部电源
  • 使用精密温度补偿基准电压源和传感器
  • 电源恢复后保持高电平有效复位350ms
  • 内部5kΩ上拉电阻
  • 工作范围:
    • 5V,容差为5%或10%
    • 3.3V,容差为10%或20%
    • −40°C至+85°C
更多细节
show more Icon

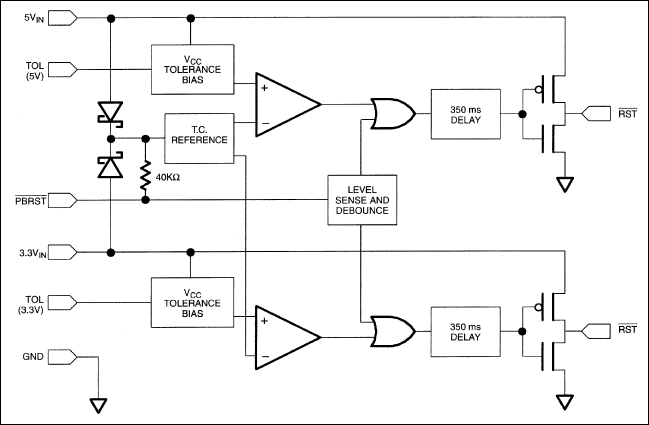

带按钮的DS1834 Dual EconoReset可用于监控双电压系统中的电源并保护处理操作。它采用3伏或5伏输入中的较高者供电,监控两者是否存在超出公差的情况。当任一输入突破安全阈值时,DS1834就会启动复位。电源恢复后,它会自动重新启动处理器,并保持复位350ms以确保稳定。DS1834还会监控按钮输入以便进行外部覆盖。

使用引脚调整,可以分别为5V和3.V电源设置不同组合的电压复位容差:10%和10%、10%和20%以及5%和10%。DS1834A NMOS输出可通过电线连接至5伏或3伏电平并进行AND操作。DS1834和DS1834D具有CMOS输出以实现低电流操作。

DS1834适用于多电压微处理器系统和子系统,或者适用于与µP或核心逻辑工作电压不同的总线。通过集成特定应用所需的监控功能,DS1834增强了处理器的可靠性,同时显著节省了空间和成本。
