概览

优势和特点

  • 5V上电复位
  • 3.3 (或3V)上电复位
  • 两个独立输出的基准比较器,用于监测其它电源
  • 内部电源来自较高的IN5V电源输入或IN3.3V电源输入
  • 尤其适合于设计多电源的供电系统
  • 电源瞬变期间,复位输出有效
  • 复位输入按钮,用于系统复位
  • 10ms、100ms和1s的用户可配置复位保持时间
  • 用于软件监测的看门狗定时器(DS1831A)
  • 精密的温度补偿电压基准和电压检测
  • 16引脚DIP封装和16引脚150mil的SO封装
  • 工作温度范围-40°C至+85°C


产品详情

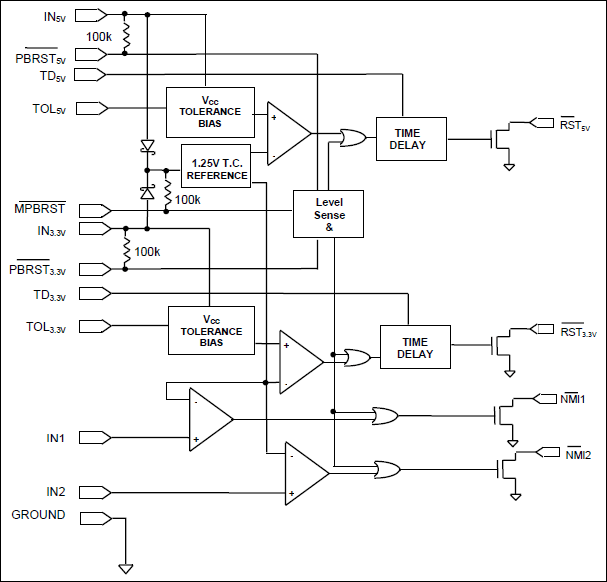

DS1831多电源微监控器和复位电路监测多达4个系统电压:5V电源,3.3V (或3V)电源,以及两个额外的用户可配置电压监测器。DS1831可从较高的3.3V或5V电源输入中获得内部工作电源。为了使器件工作,这些输入中至少有一路必须大于1V。提供按钮(手动复位)功能,分别用于5V和3.3V手动复位,或通过主按钮输入,使所有复位输出有效。DS1813A用一个看门狗取代了一个基准比较器和主按钮输入,DS1831B用最新复位状态输出取代了3.3V按钮复位输入。

TOL和TD输入引脚允许用户配置DS1831,以适应于多种应用。TOL输入引脚配置特定输出的电源容差值,TD输入引脚配置复位时间延时。

产品分类

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
