3331: 顺序复位按钮 Data Sheet (Rev. 1)1/1/1900PDF276K
概览
优势和特点
产品详情

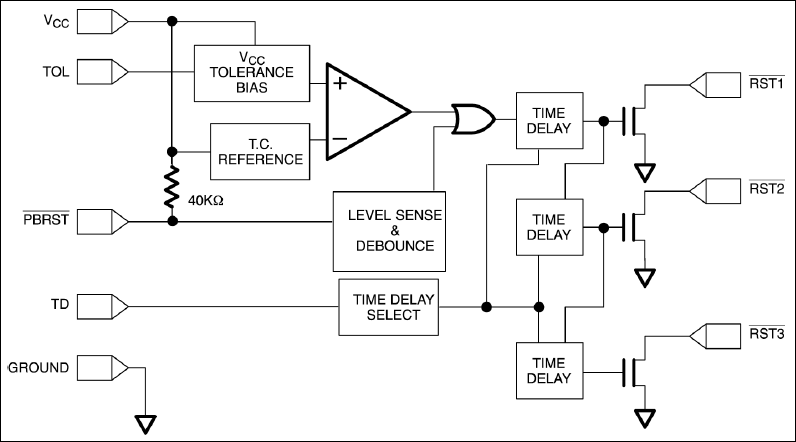

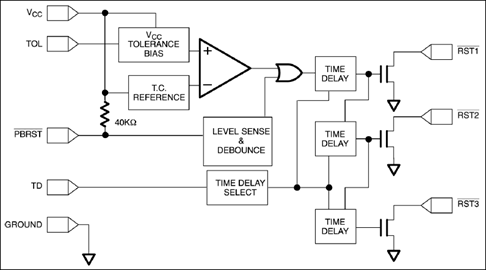

DS1830顺序复位电路可监视电源是否处于容差范围内，以及用于手动复位的按钮复位输入。首先，精密的温度补偿电压基准和比较器电路监视供电电源的状态，当检测电源超出容差时，将产生一个内部电源失效信号，强制复位信号为有效状态。如果供电电源回到容差范围时，复位1引脚释放为无效状态，接着是复位2引脚，最后是复位3引脚。顺序复位允许系统顺序上电，提供更高的可靠性。
应用
- 自动测试设备(ATE)
- 水电气表自动抄表
- 楼宇安全/遥控相机
- 电缆调制解调器
- 蜂窝电话基站
- 蜂窝电话
- 计算机：台式机、工作站和服务器
- 无绳电话
- 数字电视(接收机，机顶盒)
- 终端设备
- 全球定位系统(GPS)
- 调制解调器(模拟、ISDN、DSL)
- 网络集线器、交换机和路由器
- 笔记本电脑
- 寻呼机
- 掌上电脑、手持终端(包括条形码)
- 笔输入掌上电脑、PDA和数字助理
- 销售终端机(POS)
- 便携式患者监视/药物传递
- 打印机与传真机
- 测试与测量设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DS1830+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| DS1830AS+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| DS1830AS+T&R | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| DS1830AU+ | 材料声明 | 质量和可靠性 | Micro-MAX, Thin Shrink Small-Outline | |
| DS1830AU+T&R | 材料声明 | 质量和可靠性 | Micro-MAX, Thin Shrink Small-Outline | |
| DS1830S+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| DS1830S+T&R | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| DS1830U+ | 材料声明 | 质量和可靠性 | Micro-MAX, Thin Shrink Small-Outline | |
| DS1830U+T&R | 材料声明 | 质量和可靠性 | Micro-MAX, Thin Shrink Small-Outline | |
| Wafer Fabrication Data |
