产品模型
10
特性
- 电源故障检测
- 在电源瞬变期间复位系统
- 推挽高电平有效复位
- 150ms稳定暂停
- 静态电流：40µA（最大值）
- 工作范围：
- 5V，容差为5%、10%或15%
- −40°C至+85°C
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

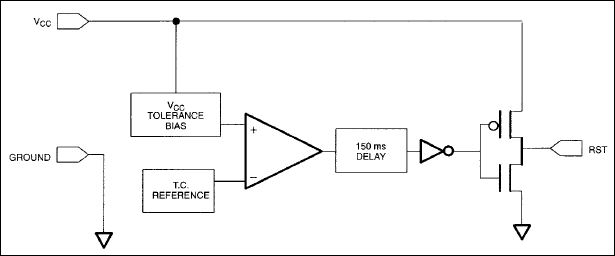

DS1812 (5V)和DS1817 (3.3V) EconoResets是简单的三引脚电压监控器和上电复位电路，可在电源恢复到容差范围内后保持复位150ms以确保稳定。该电压监控器使用精密的温度基准电压源和比较器电路来检测超出容差的情况并生成高电平有效复位。
输出采用推送结构，能够通过100kΩ下拉电阻将有效输出维持在0 V。该低功耗电路的静态电流消耗仅为40微安。
DS1812取代了分立元件并节省了空间，特别是采用新的SOT-23封装时。EconoResets可以适用于任何需要可靠处理器运行的系统，特别是打印机、HVAC、能源管理、蜂窝电话、PDA和机顶盒等消费产品。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
10
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
DS1812
文档
4
筛查
1 应用
全部
-
全部
-
数据手册
-
可靠性数据
全部
-
全部
-
英文
-
中文
-
日文
数据手册
3
可靠性数据
1
更新 01/12/2023
英文
DS1812 Reliability Data
41.36K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 10
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1812-10+ |
TO92
|
|
|
| DS1812-10+T&R |
TO92
|
|
|
| DS1812-15+ |
TO92
|
|
|
| DS1812-15+T&R |
TO92
|
|
|
| DS1812-5+ |
TO92
|
|
|
| DS1812-5+T&R |
TO92
|
|
|
| DS1812R-10+T&R |
3-SOT_23-N/A
|
|
|
| DS1812R-10-U+ |
3-SOT_23-N/A
|
|
|
| DS1812R-15+T&R |
3-SOT_23-N/A
|
|
|
| DS1812R-5+T&R |
3-SOT_23-N/A
|
|
