概览
优势和特点
- 用于电源故障检测的电压监控器
- 低电平有效复位
- 暂停150ms以确保稳定
- 具有内部5.5kΩ上拉电阻的高效开漏输出
- 静态电流：40µA（最大值）
- 工作范围：
- 5V，容差为5%、10%或15%
- −40°C至+85°C
产品详情

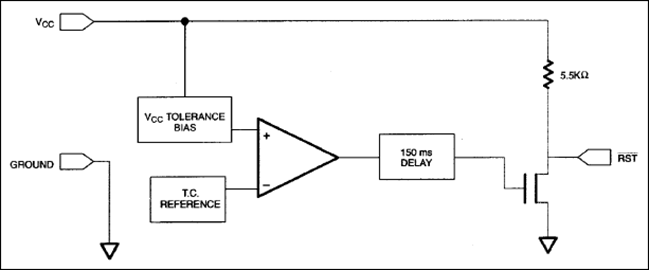

DS1811 (5V)和DS1816 (3.3V) EconoResets是简单的三引脚电压监控器和上电复位电路，可在电源恢复到容差范围内后保持复位150ms以确保稳定。该电压监控器使用精密的温度基准电压源和比较器电路来检测超出容差的情况并生成低电平有效复位。
开漏输出具有一个内部5.5kΩ上拉电阻，用于有线AND电路。
EconoResets取代了分立元件并节省了空间，特别是采用新的SOT-23封装时。它们可以适用于任何需要可靠处理器运行的系统，特别是打印机、HVAC、能源管理、蜂窝电话、PDA和机顶盒等消费产品。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
DS1811 Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DS1811-10+ | 材料声明 | 质量和可靠性 | TO92 | |
| DS1811-10+T&R | 材料声明 | 质量和可靠性 | TO92 | |
| DS1811-5+ | 材料声明 | 质量和可靠性 | TO92 | |
| DS1811-5+T&R | 材料声明 | 质量和可靠性 | TO92 | |
| DS1811R-10+T&R | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| DS1811R-10-U+ | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| DS1811R-15+T&R | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| DS1811R-15-U+ | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| DS1811R-5+T&R | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| DS1811R-5-U+ | 材料声明 | 质量和可靠性 | 3-SOT_23-N/A | |
| Wafer Fabrication Data | DS1811 Reliability Data |
