DS1810

5V、经济型复位芯片,带有推挽输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 发生电源故障后自动重启微处理器
  • VCC返回到容差范围内的条件后保持复位150ms
  • 减少对分立元件的需求
  • 精密温度补偿基准电压源和电压传感器
  • 采用低成本TO-92或节省空间的表面贴装SOT-23封装
  • 推挽输出实现低电流操作
  • 工作温度:−40℃至+85℃
更多细节
show more Icon

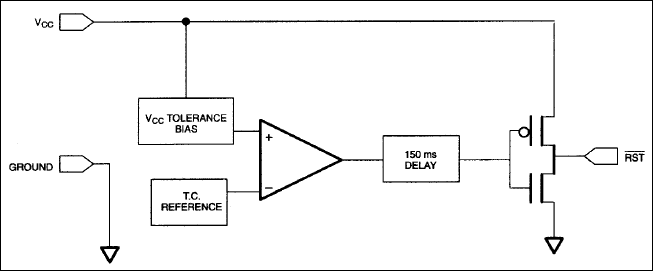

DS1810 EconoReset使用精密的温度补偿基准电压源和比较器电路监控电源(VCC)的状态。当检测到超出容差的情况时,会产生内部电源故障信号,强制复位为有效状态。当VCC返回到容差范围内的条件时,复位信号将保持有效状态约150ms,以便电源和处理器稳定下来。

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1810-10+
  • HTML
  • HTML
DS1810R-10+T&R
  • HTML
  • HTML
DS1810R-10-U+
  • HTML
  • HTML
DS1810R-15+T&R
  • HTML
  • HTML
DS1810R-5+T&R
  • HTML
  • HTML
DS1810R-5-U+
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 22, 2020

- 1998N

ASSEMBLY

DS1810-10+

量产

6月 29, 2018

- 1703N

ASSEMBLY

DS1810R-10-U+

DS1810R-5-U+

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 22, 2020

- 1998N

arrow down

ASSEMBLY

DS1810-10+

量产

6月 29, 2018

- 1703N

arrow down

ASSEMBLY

DS1810R-10-U+

DS1810R-5-U+
