DS1780

推荐用于新设计

CPU外设监测器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±2°C精度（-25°C至+100°C）9位数字温度计
  • 用于监控PC电源的六个8位ADC通道
  • 两个转速计输入
  • 用于风扇速度控制的8位DAC
  • 为所有测量参数（温度、电压、风扇速度、入侵检测）提供可屏蔽系统中断
  • 用户可编程限制设置
  • 通过2线/SMBus接口传输数据
  • 两个地址输入支持在单条总线上运行多达四个DS1780
  • 工作电压范围：2.8V至5.75V
  • 24引脚173mil TSSOP封装(DS1780E)

DS1780是一款高度集成的系统仪表监控器，非常适合用于个人计算机或任何基于微处理器的系统。它可监控温度（-25°C至+100°C范围内精度为±2°C）、六个电源电压以及两个风扇的速度。风扇速度也可以使用DS1780的内部8位DAC进行控制。所有测量值均在内部转换为数字格式，以便CPU进行处理。

DS1780可通过支持内部去抖和延迟的远程复位功能复位至默认上电状态。DS1780还具有中断功能，经过编程后，可在任何受监控参数超出规格时激活。对于板级可测试性，内部NAND TREE功能简化了系统设计，机壳入侵输入增强了系统安全性。

编程和数据读数可通过具有2位寻址能力的简单2线接口进行访问。DS1780的电源范围为2.8V至5.75V，支持对3V或5V系统进行参数监控。DS1780采用24引脚173mil TSSOP封装(DS1780E)。



应用

  • 计算机图形系统
  • 工业仪器仪表
  • 笔记本电脑
  • 便携式终端
  • 存储区域网络(SAN)
DS1780
CPU外设监测器

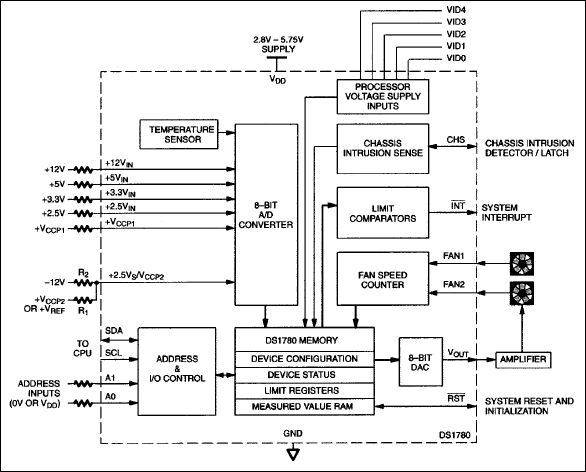

DS1780：功能原理框图
